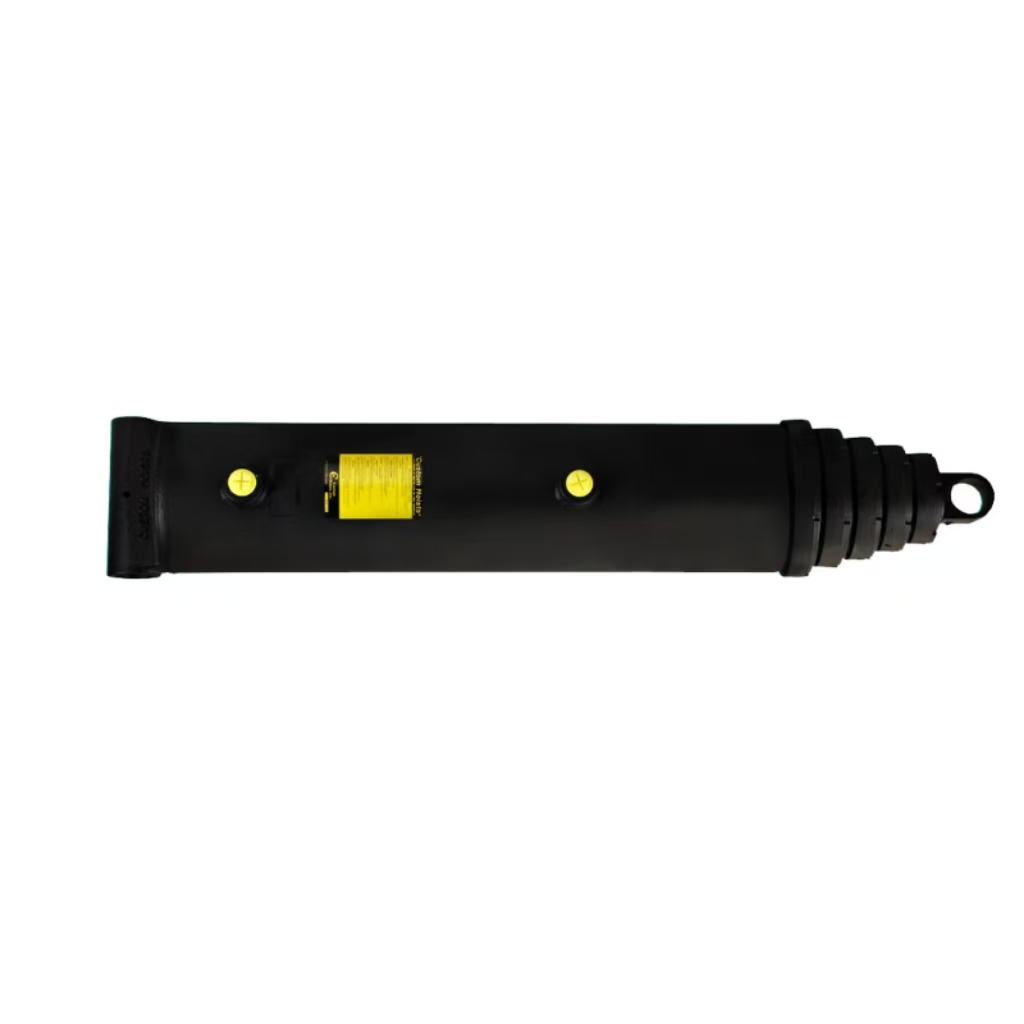

Направен за цврстина и лесна услуга, овој телескопски цилиндар со едно дејство CH се одликува со монтажа на вкрстени цевки, полиран челик и завршна облога. V-пакување заптивки под висок и низок притисок, додека надворешните навртки за пакување додаваат поддршка и го поедноставуваат одржувањето.
Body o.d.:
9,5 инчиStroke:
279,25 инчиPSI:
2000Retracted:
77,5 инчиСтандардно е монтирањето преку цевки
Достапни се приспособени и дизајни на шипки
Може да се обнови
V-пакувањето обезбедува запечатување под висок и низок притисок
Навртките за надворешно пакување обезбедуваат дополнителна поддршка за цевките и го поедноставуваат сервисирањето
Фази од полиран челик
Прајмерот е завршен
Наведените томови се во целосна екстензија
| Тежина: | 746,00 LBS |
| Досада: | 8 инчи |
| Мозочен удар: | 279,25 инчи |
| Тело o.d.: | 9,5 инчи |
| PSI: | 2000 |
| Род Диа.: | НА |
| Пин Дија.: | НА |
| Повлечено: | 77,5 инчи |
| Проширено: | 356,75 инчи |
| Големина на порта: | 1.0 NPTF |
| Вчитување на колона: | 100.520 @ 2000 PSI |
| Монтирање: | Крст-цевка |
| Фази: |
Петка |
Овој специфичен CH модел може да се пофали со димензија на отворот од 8 инчи, поврзана со кумулативен ефективен удар од 279,25 инчи, со повлечена вкупна должина од 77,5 инчи и целосно продолжена димензија достигнувајќи 356,75 инчи. Номиналниот континуиран работен притисок е фиксиран на 2000 PSI, а секој завршен цилиндар поминува фабрички хидростатички тест за пукање на 5000 PSI пред испораката за да се елиминира скриениот ризик од истекување. Со тежина од 746 LBS по единица, главната цевка со надворешен дијаметар од 9,5 инчи користи задебелена челична цевка без шевови за да се заштити од странични удари од нерамни рударски и теренски патишта за влечење. Дијаметарот на шипката и дијаметарот на пиновите се означени како NA бидејќи овој телескопски дизајн со едно дејство се потпира на секвенцијално продолжување на цевката наместо на изложена клипна шипка за подигнување на товарот.
