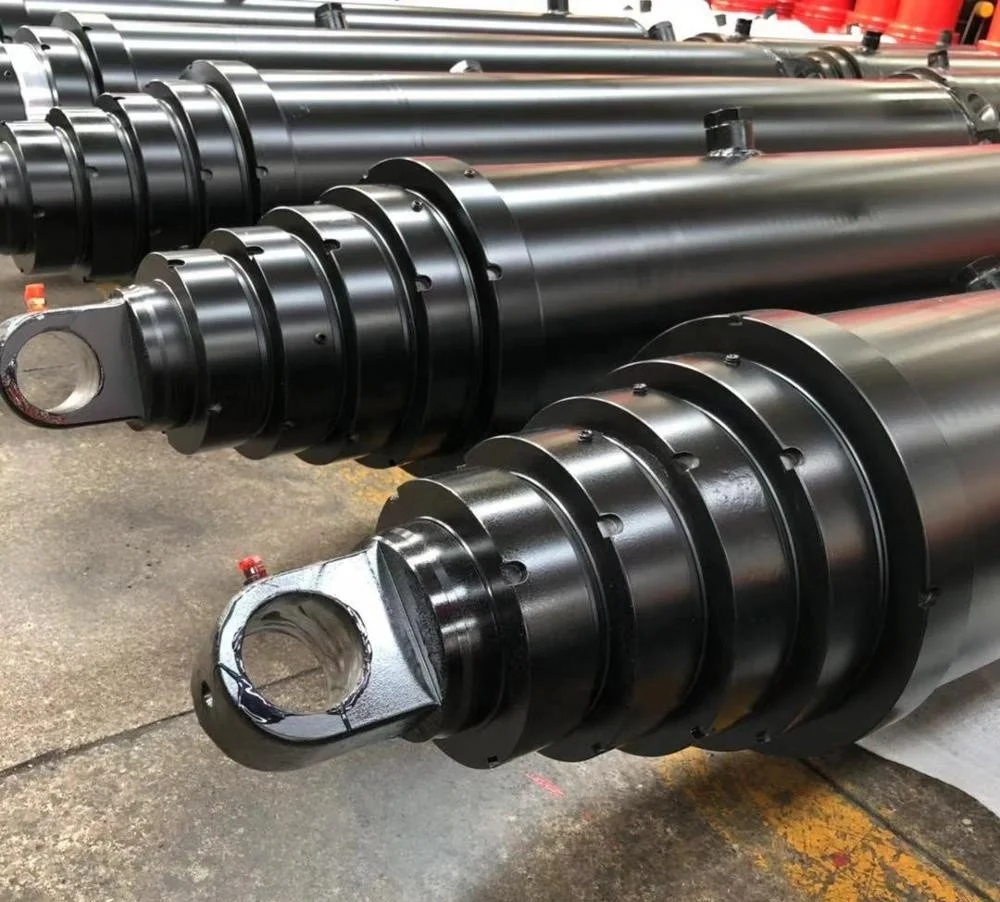

Телескопските цилиндри обезбедуваат долг потег од многу компактна повлечена должина. HCIC има телескопско дизајнирање на патување за голем број индустрии и цели и може да работи со вас за форматирање на едно дејство, комбинација со едно дејство/двојна изведба или дизајн со двојно појавување.
Телескопски цилиндри со едно дејство
Цилиндрите со едно дејство користат хидраулично напрегање за да се протегаат и се повлекуваат поради оптоварување од гравитацијата или некоја различна надворешна сила.
Хидрауличното лизгање и истегнување го продолжува цилиндерот
Гравитацијата или некој различен надворешен притисок ќе го повлече цилиндерот
Држи позиција
Долг удар во компактна затворена должина
Поголем надворешен дијаметар од цилиндрите со шипки
Помалку комплициран дијаграм од двојно дејство

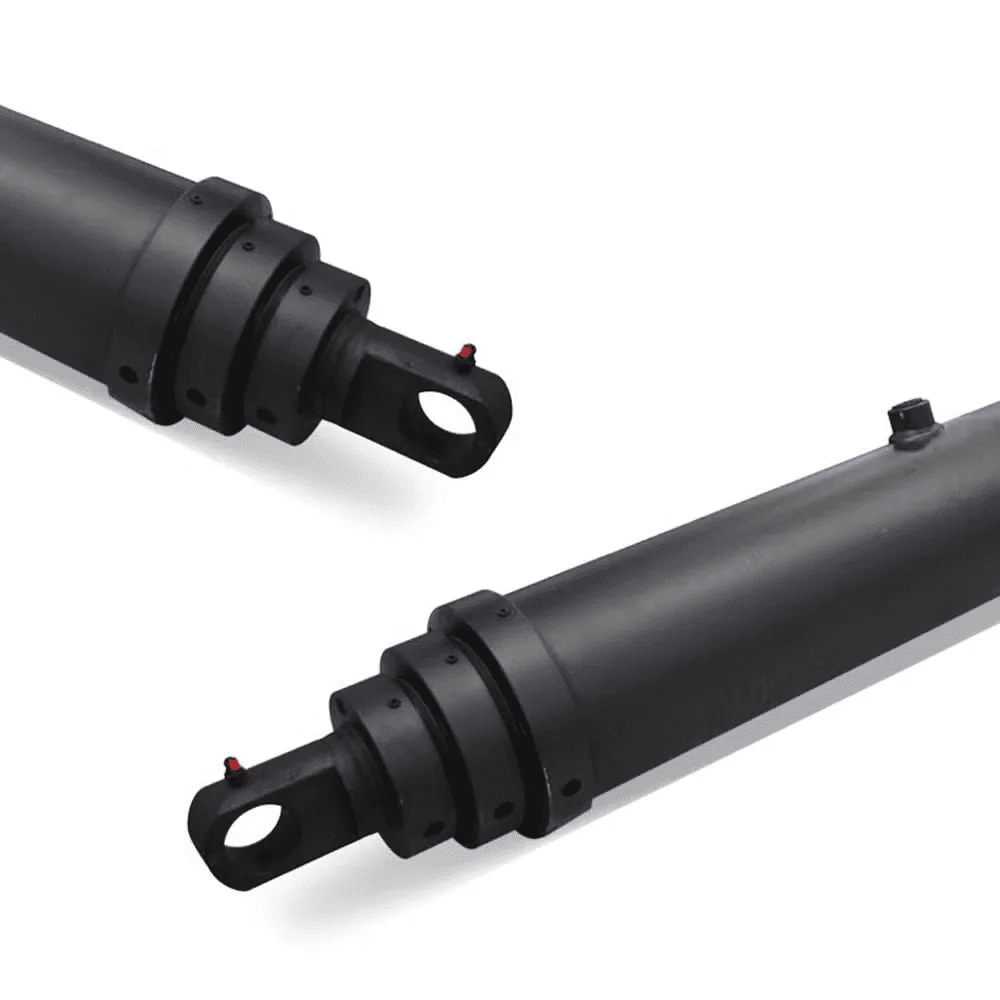

Телескопски цилиндри со двојно дејство
Цилиндрите со двојно дејство користат хидрауличен притисок за секое продолжување и повлекување.
Хидрауличната енергија го повлекува цилиндерот како непријателски настроен кон гравитацијата/сила
Притисокот за повлекување е способен да го повлече товарот
Конвенционални телескопски цилиндри
Двете пристаништа поставени на крајот на шипката
Клипните заптивки се генерално цврсти железни прстени
Цилиндерот повеќе не е дизајниран да го одржува оптоварувањето во вистинските позиции (лебдат)
Минимално оди со протокот потребен за да се спречи застојот
Специјални елементи може да се дизајнираат во телескопски цилиндри
Двете приклучоци на дијаграмот на бурето избегнуваат префрлање на црева и ставање обрасци
Позитивните клипни заптивки му дозволуваат на цилиндерот да го задржи товарот и да се ослободи од минималното барање за лизгање
Помалку бескорисни должини по сцена од традиционалниот телескопски со двојна изведба
ФАКУЛТАТИВНИ КАРАКТЕРИСТИКИ
До 5000 PSI работен притисок
2 до 5 работни делови
Дијаметар на буре до 20".
Алтернативни облоги за етапна цевка за буре, практични заедно со нитрид, хром над никел, плазма спреј
Должини на удар до 480" (40 стапки)
Достапни алтернативни материи за прачка, како што се јаглероден челик, прецизно обработени, цврсти хромирани фази.
Изборен вграден дизајн на машински клип
Дизајн на жлезда со внатрешно навој со челик или нодуларен навој
Изборни држачи за прекинување: бандаж, клавис, танг, подвижна цевка, сферично лежиште, приспособена черупка, поместена дупчена празнина
Работилница за инженерски дефект на HCIC стандардниот HCL заварен хидрауличен цилиндар за мал кипер со капацитет од 20 тони, анализирајќи го неговиот работен притисок од 3.000 PSI, големината на отворот од 1,5" до 5,0", заварената конструкција со вкрстени цевки, опсегот на моќност од 4,0" до 36 инчи. кинематика за земјоделски кипер и лесни комерцијални депонии.
Техничка евалуација на 5-степениот 1256мм цилиндар за превртување под каросеријата 5TG-E90x1256 за камиони со кипер од 8 тони, испитувајќи го неговиот ултрависок работен притисок од 220 бари, вкупен продолжеток од 1,256 мм, компактна тежина од 449 мм, ултралесна тежина од 449 мм Поместување на маслото од 4,7 литри и капацитет за превртување од 4 до 8 метрички тони за лесни комерцијални возила и земјоделски кипер.
Техничка анализа на 6-степениот телескопски телескопски цилиндар од 1947мм 6TG-E130x1947 за камиони од 18 тони, испитувајќи ја неговата вгнездена архитектура во 6 фази, продолжен удар од 1,947 мм, ултра компактен 543 мм 1 затворен притисок од 01 тон до 1 капацитет на превртување и геометрија за монтирање на лулка за комерцијални кипери.
Техничко рушење на 5-степениот телескопски цилиндар за превртување под каросеријата 5TG-E130x1155, 1155 mm, за комерцијални камиони со кипер, испитувајќи ја неговата архитектура на проширување во 5 степени, удар од 1,155 mm, 449 mm склопен капацитет од типот 20 метра, 13 метра притисок и разноврсна монтажа на лулка за средни комерцијални кипери и тринасочни депонија.
Инженерска анализа на М-1401720 телескопски цилиндар со двојно дејство од 138 инчи за пакувачи за отпад од 28 дворови, со вгнездена конфигурација во 4 фази, удар на набивање од 138,0 инчи, работен опсег SA, интегриран опсег на MPa, 16-25 MPa, двокоморни внатрешни вентили за ослободување од удари за тела за собирање на комерцијален отпад.
Техничко рушење на превртен телескопски цилиндар HTC12T-120 од 120 инчи за приколки од 12 тони, испитувајќи ја неговата превртена геометрија на цевката, 120,0-инчен повеќестепен удар, 48,75-инчен порта со должина, SAEstructive O8 заштитени заштитување против одмрзнување на патиштата саламура и прскање со камен од гуми на комерцијална превртена шасија.
