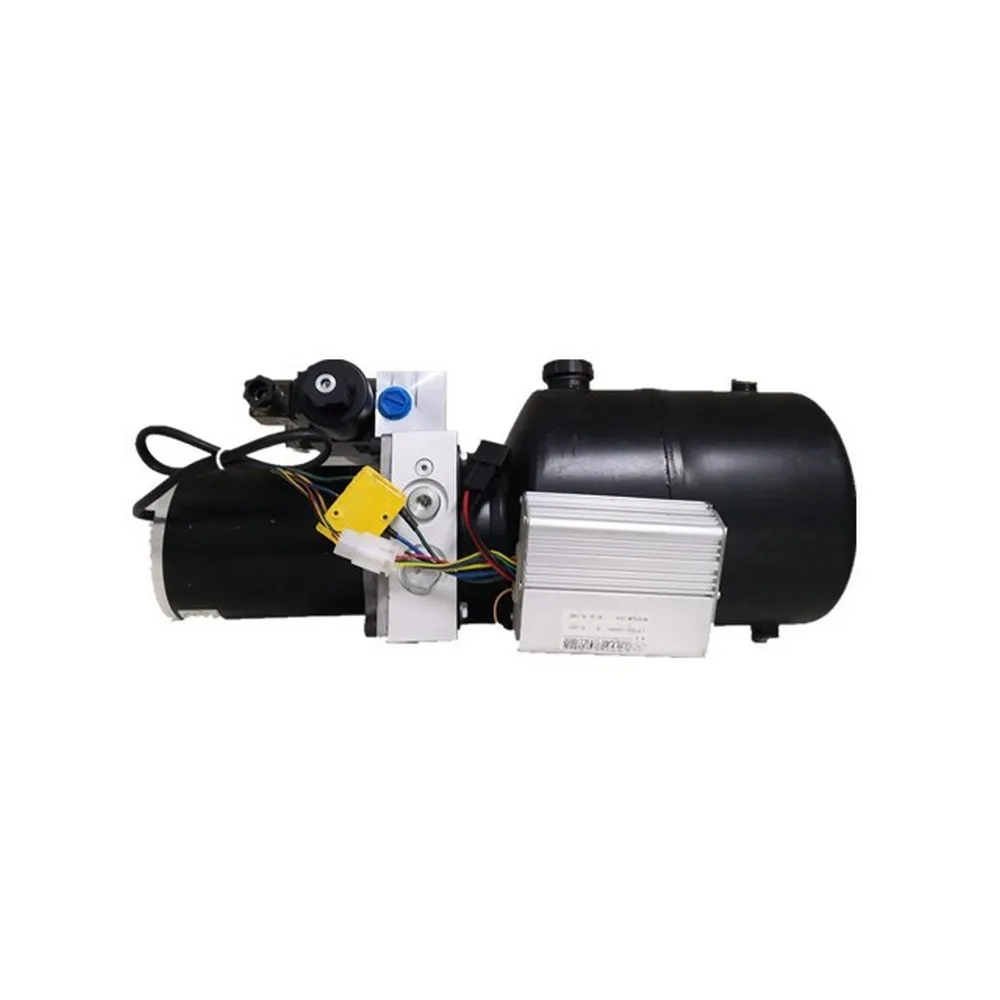

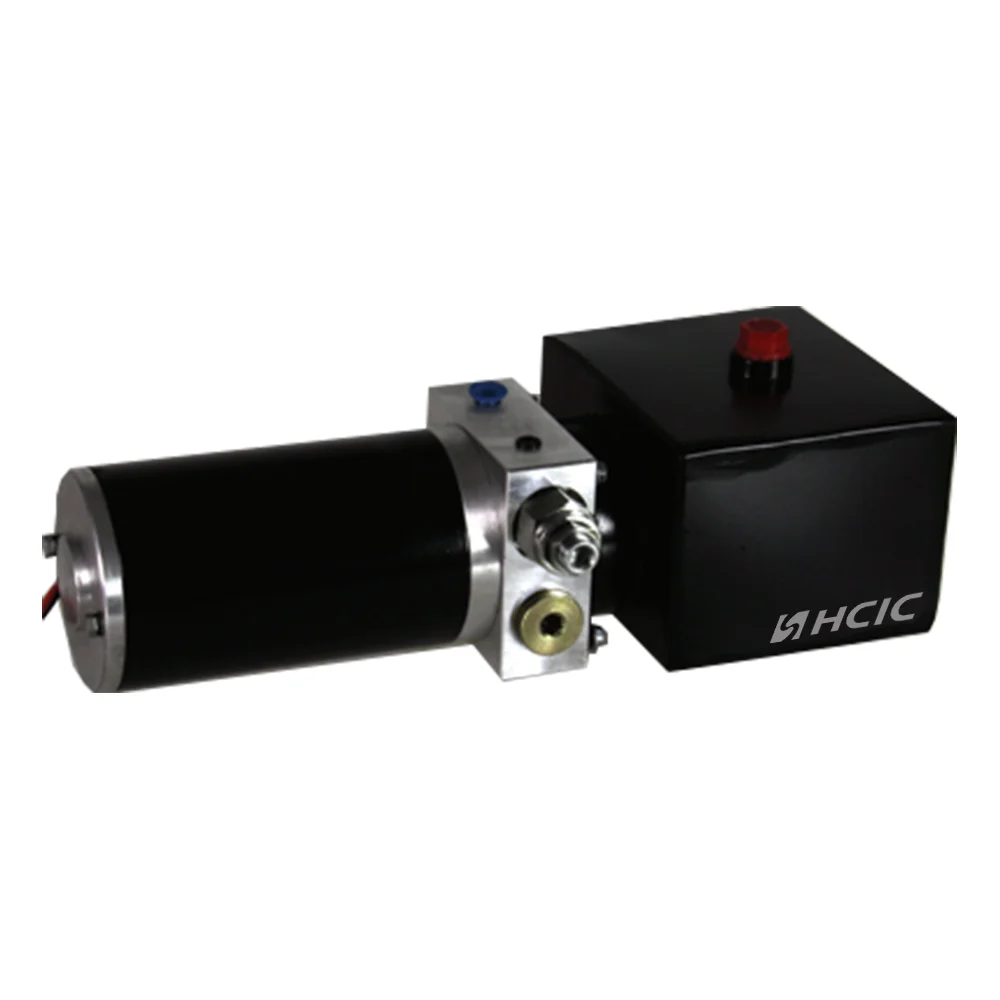

HCIC DC хидраулични единици за напојување за депониски приколки, кипер камиони и дигалки. Пумпа на електричен погон 12V/24V со мотор од 2,0-4,5 kW, притисок од 16-25 MPa, SAE порти. 6 стандардни модели на залиха. Сертифициран со ISO 9001.
Motor Power:
2,0 kW/3,0 kW/4,5 kWVoltage:
12DC/24DCMax Flow:
9/14/22L/минХидрауличната единица за напојување со еднонасочна струја е срцето на мобилната хидраулика без PTO, а не додатоците.
Единиците од серијата HCIC PU се целосно изградени во Жинан - без аутсорсинг, без бела ознака. Секој од нив го користи нашиот внатрешен намотан мотор, пумпа за менувачот усогласен со оптоварување и блокови на вентили обработени на нашата CNC опрема со цилиндри.
Работи на камионски батерии од 12V/24V, ги напојува цилиндрите за дигалки за приколки за отпад, кревачи со ножици и подлоги за навалување. Нема PTO или мотор кој работи; едноставно закачете ги каблите и цревата.
Вообичаените дефекти доаѓаат од мали жици, заробен воздух или погрешно прилагодени вентили за ослободување. Секоја единица се тестира на оптоварување 3 минути при притисок од 110%. Единиците со над 8% наплив на засилувач се рекалибрираат.
Ние навиваме сопствени DC мотори. 2-полен серија-намотан изолација, класа H оценета до 180°C. PU-2000 работи со мотор од 2,0 kW. PU-4500 работи со мотор од 4,5 kW. Разликата не е само моќта - тоа е работен циклус.
Мотор од 2,0 kW на систем од 12 V повлекува приближно 200 ампери при целосно оптоварување. Повеќето батерии на камиони можат да се справат со тоа 30-45 секунди при нормално време. Под -10°C, сакате мотор од 4,5 kW на 24V систем. Ладното масло е густо. Маргиналниот мотор ќе застане.
Арматурата е динамички избалансирана со толеранција G6.3. Го проверуваме секој мотор на Megger на 500V DC пред склопување. Отпор на изолација под 20 MΩ = одбие.
Пумпа за менувач. Алуминиумско тело. Стврднати челични запчаници, сомелени до завршница на површината од 0,8 μm Ra на рабовите на забот.
Опсези на поместување:
Зошто е ова важно: брзина на проток = поместување × вртежи во минута на моторот. Пумпата од 3,2 кубика со 2800 вртежи во минута ви дава околу 9 литри во минута. Тоа одредува колку брзо се движи вашиот цилиндар. На цилиндарот од 40 инчи со отвор од 4 инчи му требаат околу 8,2 литри за целосно да се издолжи. Со брзина од 9 L/min, тоа се случува за околу 55 секунди. Променете го поместувањето на пумпата и ја менувате таа брзина. Едноставна математика. Нема магија.
CNC-обработена од алуминиумска палка 6061-T6. Не фрлена. Лиените тела имаат порозност. Дознавме дека во 2005 година, откако серија од 200 единици се вратија со пукнатини на влакната што се шират од фрлање празнини.
Стандардна конфигурација:
Релјефот е поставен и запечатен во фабриката на 1,1× номиналниот притисок на системот. Ние користиме тест држач наполнет со азот, а не тестер со мртва тежина. Тестерите со мртва тежина се добри за лабораториите за калибрација; тие не го фаќаат динамичното движење на притисокот на пукање.
Челичен резервоар со хоризонтална поставеност. Ѕид од 2 мм. Обложена со прав внатре и надвор. Внатрешна преградна плоча за намалување на валкањето на маслото на нерамна земја.
Капацитети: 4L, 6L, 8L, 12L, 15L.
Капачето за дишење има филтер од 40 микрони. Ќе се изненадите колку единици не успеваат затоа што некој го изгубил капачето за дишење и влегла нечистотија. Зрно песок на 150 микрони ќе го зафати куќиштето на пумпата за менувачот за околу 20 циклуси.
| Параметар | PU-2000 | PU-3000 | PU-4500 |
|---|---|---|---|
| Моќност на моторот | 2,0 kW | 3,0 kW | 4,5 kW |
| Напон | 12V DC | 12V / 24V DC | 24V DC |
| Максимална струја | 200A @ 12V | 285A @ 12V / 145A @ 24V | 210A @ 24V |
| Максимален проток | 9 л/мин | 14 л/мин | 22 л/мин |
| Номинален притисок | 16 MPa (2320 PSI) | 20 MPa (2900 PSI) | 25 MPa (3625 PSI) |
| Капацитет на резервоарот | 4L / 6L / 8L | 6L / 8L / 12L | 8 литри / 12 литри / 15 литри |
| Циклус на должност | S3 - 10% | S3 - 15% | S3 - 15% |
| Тежина (суво, 8 литри) | 18 кг | 24 кг | 32 кг |
Ова е 70% од она за што се испорачува нашата серија PU. Еднооската депонија од 5 тони со телескопско дигалка во 4 степени има потреба од приближно 16 MPa за да го скрши товарот под агол на навалување од 45°. PU-3000 на 20 MPa дава маржа од 25%. Таа маржа е важна кога товарот е влажен песок, а не сув чакал.

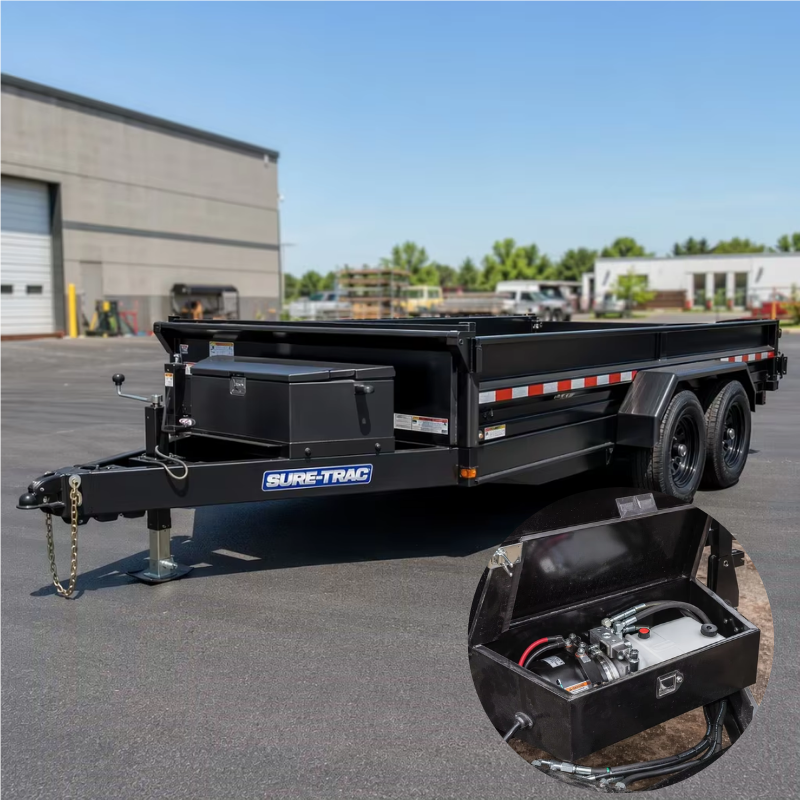

Единицата се монтира на јазикот на приколката, внатре во челично куќиште. Кабелот што поминува од батерија до мотор треба да биде минимум 35 mm² за патувања под 3 метри. Со секоја единица вклучуваме контакторско реле од 200 А. Не прескокнувајте го релето. Ќе ги заварите електромагнетните контакти во рачниот контролер.
Потреба за помал проток. На едностепен цилиндар со отвор од 3 инчи со 24-инчен удар му требаат околу 2,8 литри за да се прошири. Со 5 L/min од PU-2000 со пумпа од 2,0 cc, таа палуба се навалува за приближно 34 секунди. Доволно мазна за да не тече колата.
Овие апликации бараат задржување. Кога цилиндерот ќе застане, мора да остане запрен - без лази, без лизгање над 8 часа. За овие нарачки специфициравме проверен вентил кој управува со пилот на блокот на вентилот. Попет седи на преклопена површина. Истекување при 80% номинален притисок: помалку од 0,1 кубика во минута.
Нашата серија PU е претходно усогласена со цилиндрите за енергетски дигалки HCIC:
| Модел на дигалка | Препорачана СТП | Белешки |
|---|---|---|
| 310/416 | PU-2000 (12V) | Лесни приколки со една оска |
| 516/520 | PU-3000 (12V/24V) | Среден опсег, капацитет од 5-8 тони |
| 616/620/621 | PU-3000 (24V) | Тежок еднооски, 8-12 тони |
| 625/630 | PU-4500 (24V) | Тандем-оска, 12-15+ тони |
Куќиштето на моторот започнува како челична цевка 1050. Го пресековме, се соочуваме со двата краја и го издигнавме седиштето на статорот до толеранција H7 на CNC струг. Статорот е притиснат со пречки од 0,02 mm. Премногу лабаво и вибрира. Премногу стегнат и го пука куќиштето на ладно време.
Запчаниците на пумпата се закопани од 20CrMnTi, а потоа се карбурираат до длабочина на куќиштето од 0,8-1,0 mm на 58-62 HRC. Куќиштето на менувачот е обработено до завршница од 0,4 μm Ra. Расчистување на врвот на менувачот: 0,06-0,10 mm. Под 0,06 mm и термичка експанзија ги блокира брзините. Над 0,10 mm и волуметриска ефикасност паѓа под 85%.
Секоја склопена единица оди на тест клупата. Се евидентираме:
Сите податоци одат во тест лист со сериски број. Добивате копија со единицата.
HCIC гради хидраулични производи од 1998 година. 300+ вработени. Три фабрики во провинцијата Шандонг. 54+ милиони американски долари во годишна продажба. Производи испорачани во над 50 земји.
Ние не сме трговско друштво. Ние ги поседуваме ЦПУ линиите, ќелиите за заварување, машините за брусење и тест клупите. Кога ни испраќате е-пошта за хидраулична единица за напојување, вие разговарате со луѓето кои го обработувале блокот на вентилот, а не со посредник кој никогаш не ја видел внатрешноста на пумпата.
Нашиот тим за истражување и развој вклучува 10 инженери со по 15-25 години во хидраулика. Ние не ги копираме само дизајните на конкурентите. Кога клиентот ни испраќа извештај за дефект, нашиот инженерски тим врши целосна дисекција - металургија, завршна обработка, димензионална инспекција - и издава корективни мерки во рок од 14 дена.
Сертифициран со ISO 9001:2015. QPQ линија за нитридирање во куќата. Тестирање со спреј за сол до ASTM B117.
