Прегледајте ги димензиите на хидрауличниот цилиндар со двојна 53-4592-106, ударот од 106,06 инчи, портата NPTF од 3/4 инчи и тежината на каталогот од 208 lb за OEM опрема за долго патување.
Stroke:
2.694 ммClosed length,:
1.219 ммExtended length:
3.913 ммPort:

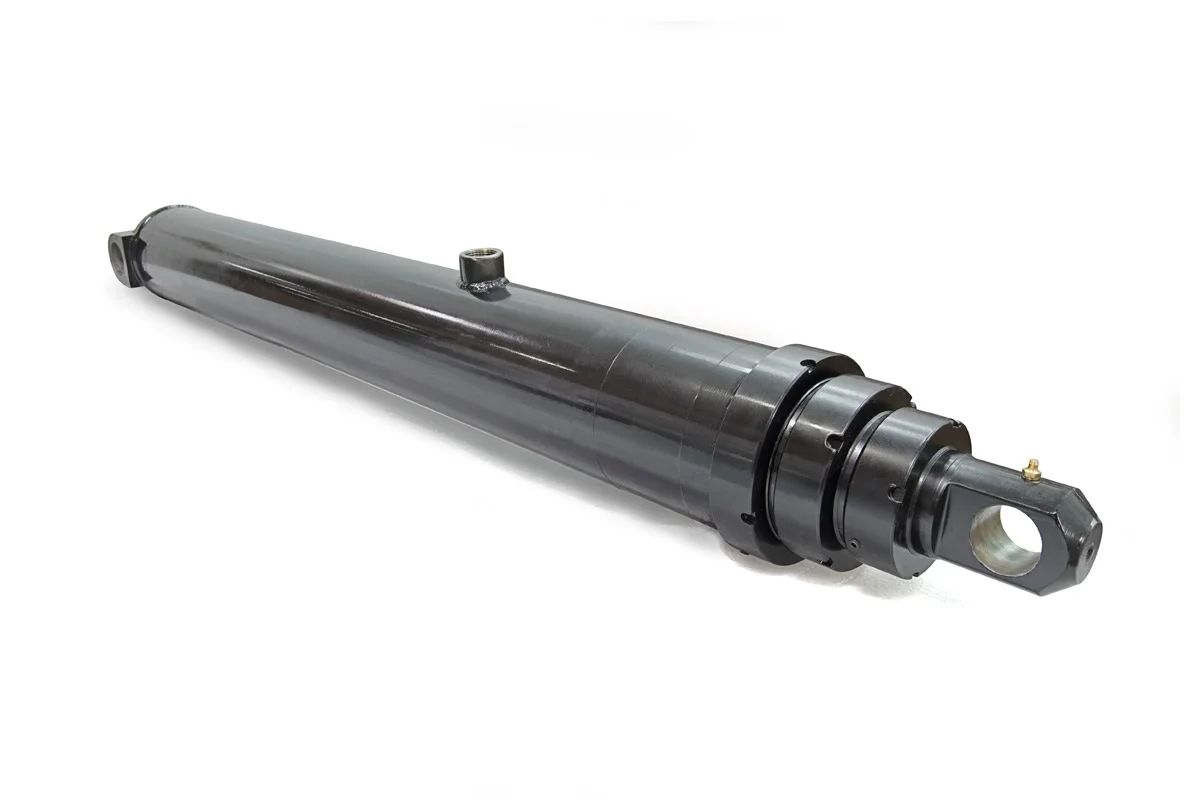

3/4 во NPTFХидрауличниот цилиндар 53-4592-106 со двојна клевис е модел од серијата 4000 со долг удар наведен во каталогот HCIC-2026. Неговиот каталог од 106,06 инчи го става во различна дискусија за инсталација од компактниот погон: машината мора да има простор за долга промена на растојанието во центарот на пиновите, а заградите и цревата мора да останат контролирани во текот на целото движење.
За OEM градител или тим за одржување, корисна почетна точка е целосниот димензионален ред. Вклучува удар, затворена должина, продолжена должина, димензии на монтирање, приклучок, волумен на масло и тежина. Овие вредности им помагаат на инженерите да го споредат моделот со постоечки цилиндар или нов распоред на машината пред да побараат понуда за проект.
| Ставка | Вредност на инчи | Метричка вредност |
|---|---|---|
| Модел | 53-4592-106 | 53-4592-106 |
| Серии | Серија 4000 | Серија 4000 |
| Мозочен удар, А | 106,06 инчи | 2.694 мм |
| Затворена должина, Б | 48,00 инчи | 1.219 мм |
| Продолжена должина, В | 154,06 инчи | 3.913 мм |
| Димензија Д | 1,50 инчи | 38 мм |
| Димензија Е | 2,06 инчи | 52 мм |
| Димензија Ф | 2.00 инчи | 51 мм |
| Димензија Г | 7.00 инчи | 178 мм |
| Димензија Ј | 2,06 инчи | 52 мм |
| Димензија К | 19,50 инчи | 495 мм |
| Пристаниште | 3/4 во NPTF | 3/4 во NPTF |
Каталогот не обезбедува универзална гаранција за притисок, оптоварување или работен век за 53-4592-106. Конечниот избор бара вистинска патека на оптоварување на машината, хидраулични услови и преглед на безбедноста.

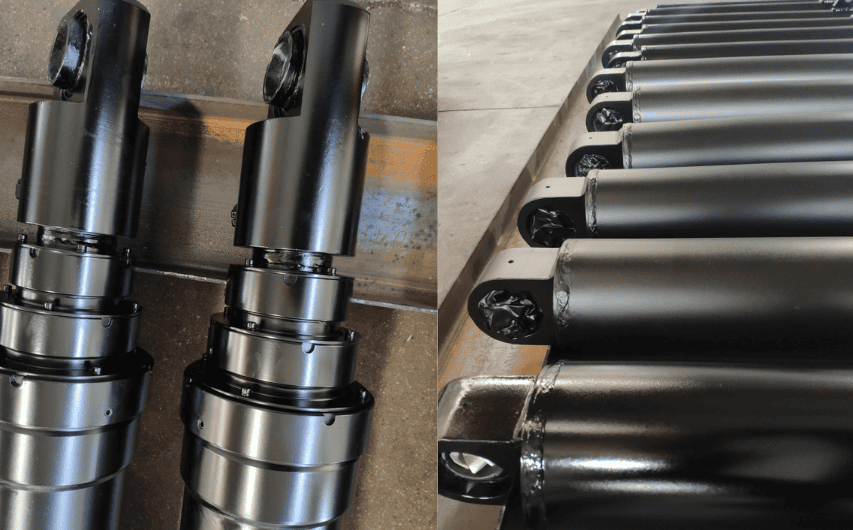

Цилиндарот од игла до игла не работи изолирано. Фиксната игла, подвижната игла и поврзаниот механизам го дефинираат движењето. За 53-4592-106, каталогот наведува затворени 48,00 инчи и продолжени 154,06 инчи. Затоа, на машината и треба контролирана патека низ голема промена на растојанието од центарот на пиновите.
Пред инсталацијата, мапирајте ги двете крајни позиции и неколку средни позиции. Проверете дали цилиндерот останува во предвидениот опсег на агол, дали држачите за монтирање го носат товарот во правилна насока и дали околната структура остава простор за движење на телото, шипката, игличките и цревото.
Долгиот удар исто така го прави рутирањето поважно. Цревата мора да го следат движечкиот склоп без да се истегнуваат, да се заглавуваат или да се тријат со рамката. Сервисните тимови треба да можат да стигнат до пристаништето и хардверот за монтирање без да ја демонтираат неповрзаната опрема.

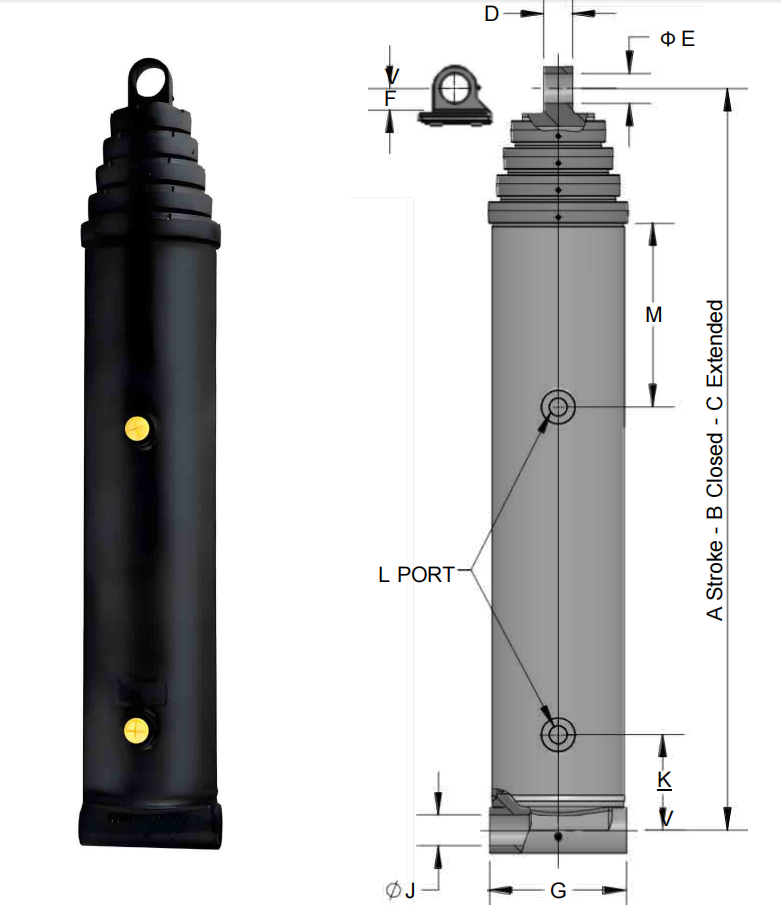

Каталошките димензии D, E, F, G, J и K ја обезбедуваат димензионалната почетна точка за распоредот за монтирање. Споредете ги со цртежот на машината наместо да претпоставувате дека долгиот потег е единствениот услов за поставување.
3/4 во пристаништето NPTF мора да одговара на постојната практика на хидрауличниот водовод и монтирање. Потврдете го адаптерот, начинот на запечатување, радиусот на свиткување на цревото и ориентацијата на портата пред цилиндерот да се инсталира во ограничен простор.
Редот на производи наведува волумен на масло за полнење од 1,7 галони и продолжен волумен на масло од 6,0 галони. Хидрауличниот систем мора да има доволно употреблив волумен на резервоарот за цилиндерот, цревата, блокот на вентилите и вистинската работна положба. Овие каталошки вредности не се целосна пресметка на големината на резервоарот.
Наведената тежина е 208 lb. Таа вредност е важна за време на транспортот, планирањето на инсталацијата и дизајнот на држачот. Обезбедете безбеден метод за подигнување и потврдете дека структурата на машината може да го поддржи цилиндерот и да го пренесе работниот товар преку спојниците на игличките.

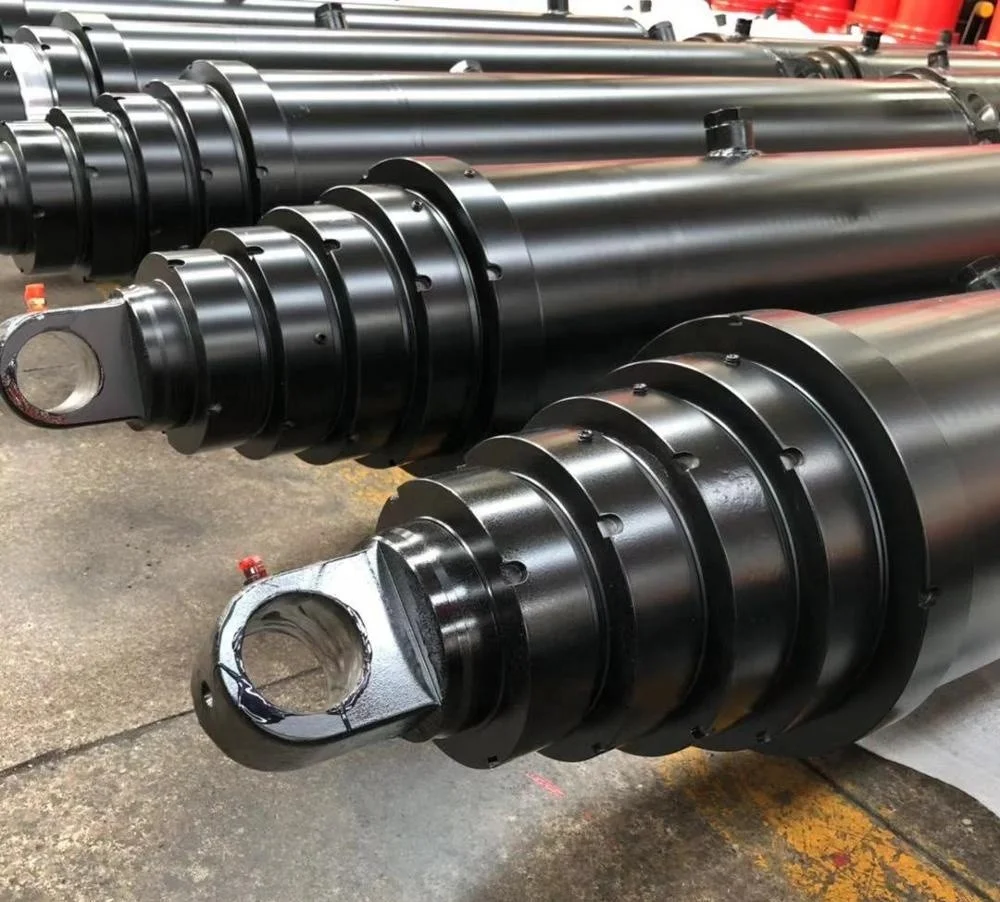

53-4592-106 може да се прегледа за ОЕМ опрема за долго патување и проекти за замена кои користат цилиндар од игла до игла. Тој е кандидат за механизми каде што фиксните и подвижните точки за монтирање се далеку оддалечени со целосно проширување, под услов геометријата на машината да одговара на димензиите на каталогот.
Цитатот не треба да се заснова само на бројот на моделот. HCIC има потреба од цртање на машината или точни мерења на теренот, работен притисок, насока на оптоварување, фреквенција на циклус, детали за пиновите и информации за хидраулично поврзување за да ја оцени апликацијата.
Хидрауличниот цилиндар 53-4592-106 од пинови до пинови е опција од серијата 4000 со долги патеки за механизми на кои им е потребна дефинирана промена на растојанието од центарот на пиновите. Неговиот удар од 106,06 инчи, затворена должина од 48,00 инчи, продолжена должина од 154,06 инчи, 3/4 во NPTF портот, вредност за полнење од 1,7 галон, проширена вредност од 6,0 галони и тежина на каталогот од 208 lb му даваат прецизна основа на тимот на OEM за првично прегледување на монтирањето.
Испратете ја целосната геометрија на движењето, деталите за монтирање, хидрауличните податоци и планот за ракување до HCIC пред да нарачате. Тие информации се потребни за да се утврди дали овој модел на долг пат се совпаѓа со комплетната машина.
HCIC, исто така познат како Jinan Huachen Industrial Co., Ltd., снабдува хидраулични цилиндри, хидраулични единици за напојување и сродни компоненти за возила, ракување со отпад, градежна и индустриска опрема. Соодветноста на производот треба да се потврди во однос на комплетниот дизајн на машината и применливите безбедносни барања.
