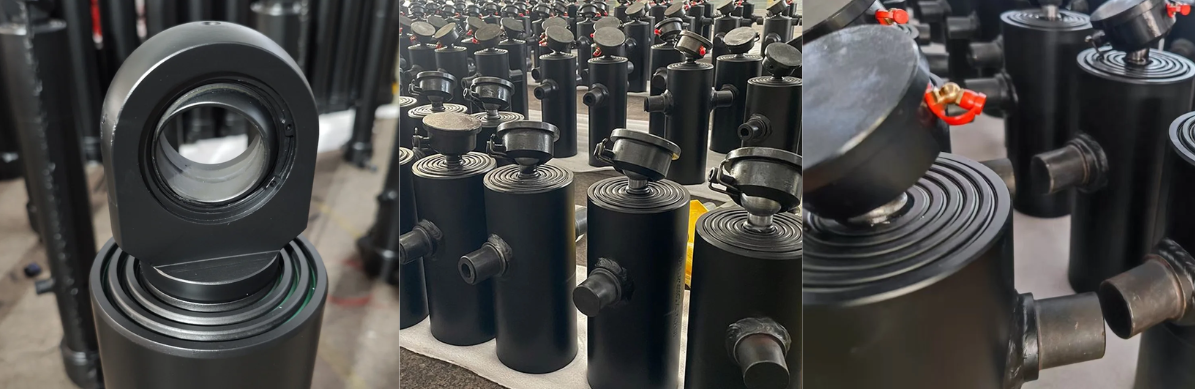

4TG-E130x1307 е телескопски хидрауличен цилиндар со четиристепена депонија за приколка со удар од 1.307 mm, максимален работен притисок од 180 бари и опсег на превртување на каталогот од 15–25 тони.
Number of stages:
4 фазиStroke:
1.307 ммMass:
58 кгWorking volume:

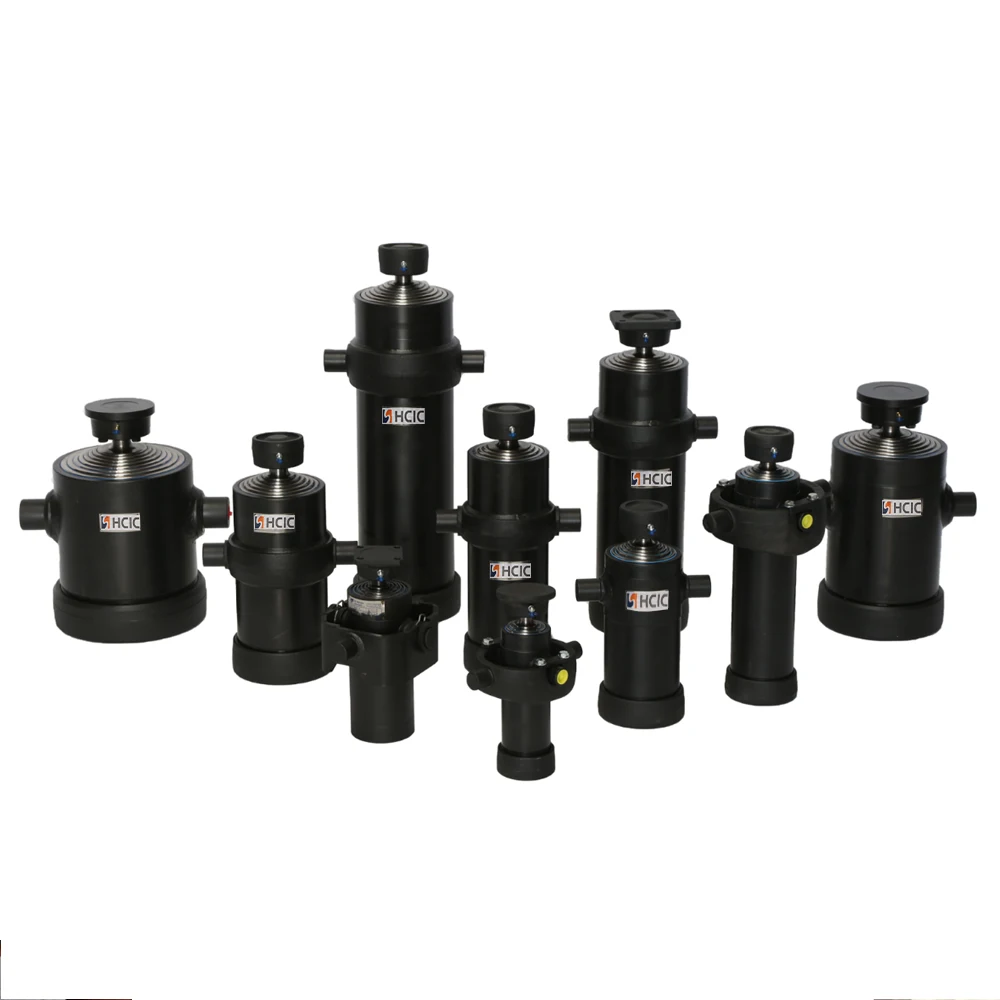

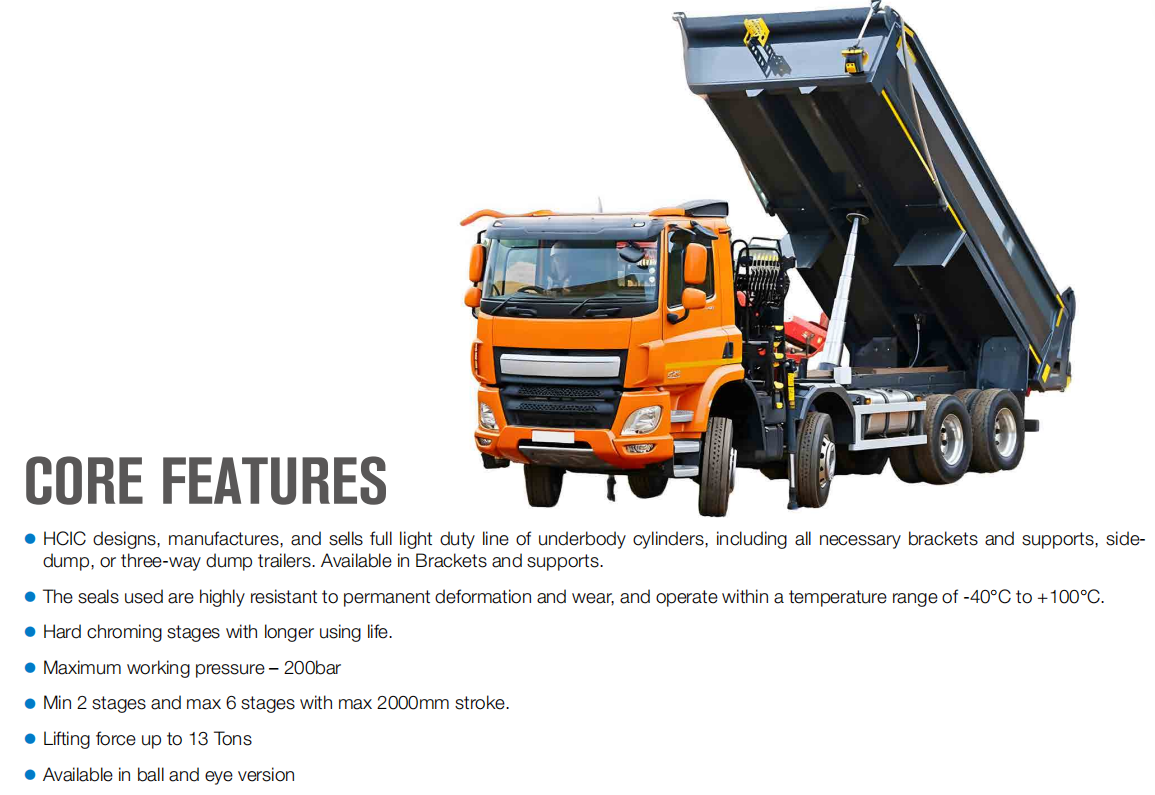

13,7 л4TG-E130x1307 е телескопски телескопски хидрауличен цилиндар од четиристепена депонија приколка наведена во каталогот HCIC-2026. Тоа е дел од лесната гама на долниот дел од каросеријата за странични и тринасочни депонирани приколки, каде што долгиот удар мора да се вклопи под каросеријата и шасијата.
Моделот обезбедува дефинирана почетна точка за преглед на OEM или цилиндар за замена: четири фази, удар од 1.307 mm, максимален работен притисок од 180 бари и опсег на каталог со капацитет за превртување од 15-25 тони. Цилиндерот треба да се усогласи со комплетната структура на приколката, хидрауличкото коло и распоредот за монтирање пред купувањето.
| Параметар | Вредност на каталогот |
|---|---|
| Модел | 4TG-E130x1307 |
| Тип на производ | Телескопски хидрауличен цилиндар под каросеријата |
| Број на фази | 4 |
| Мозочен удар | 1.307 мм |
| Маса | 58 кг |
| Работен волумен | 13,7 л |
| Максимален работен притисок | 180 бари |
| Опсег на капацитет за превртување на каталогот | 15-25 тони |
| Димензија Л | 545 мм |
| Димензија А | 216 мм |
| Димензија Б | 329 мм |
| Димензија В | 132 мм |
| Димензија Д | 92 мм |
| Димензија Е | 58 мм |
Вредностите погоре се транскрибирани од табелата со телескопски хидрауличен цилиндар под телото во испорачаниот каталог HCIC-2026, PDF страница 18. Во печатената табела, редот за 4TG-E130x1307 покажува четири фази, удар од 1.307 mm, работен волумен од 518 kg, L0 кг.

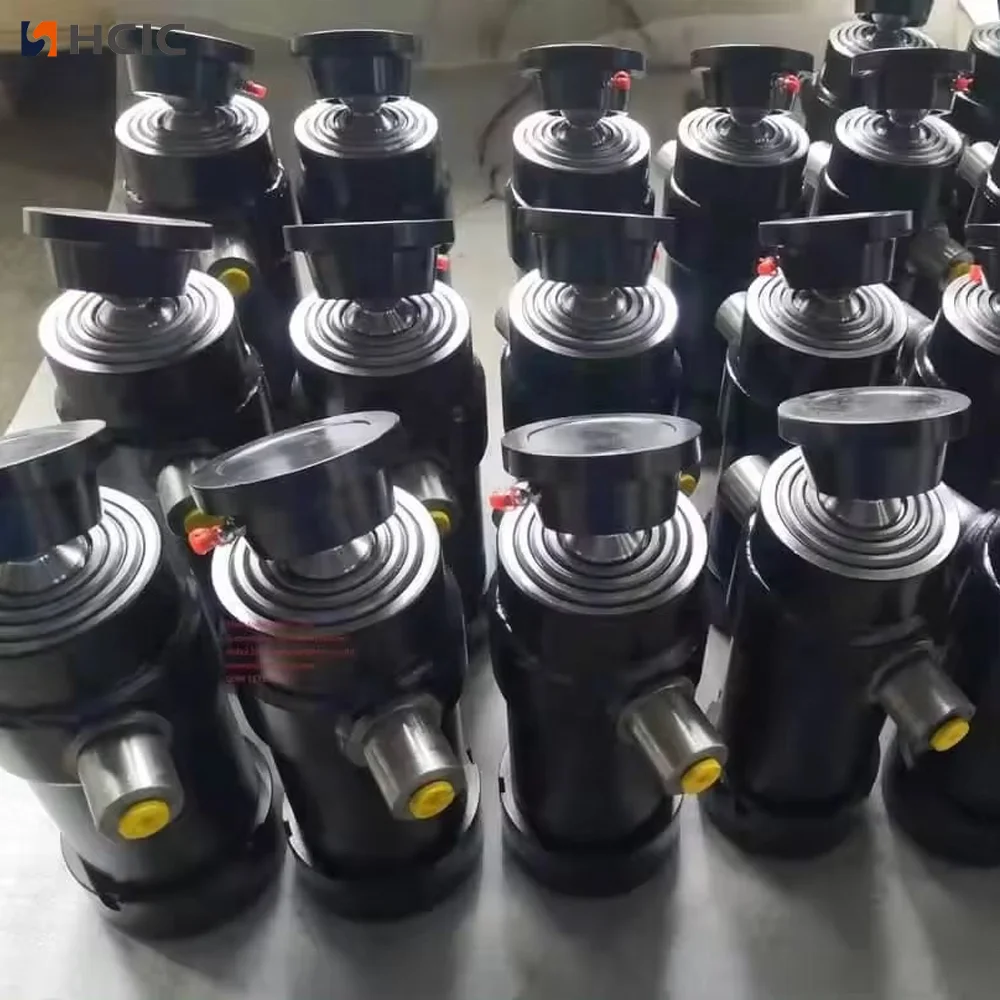

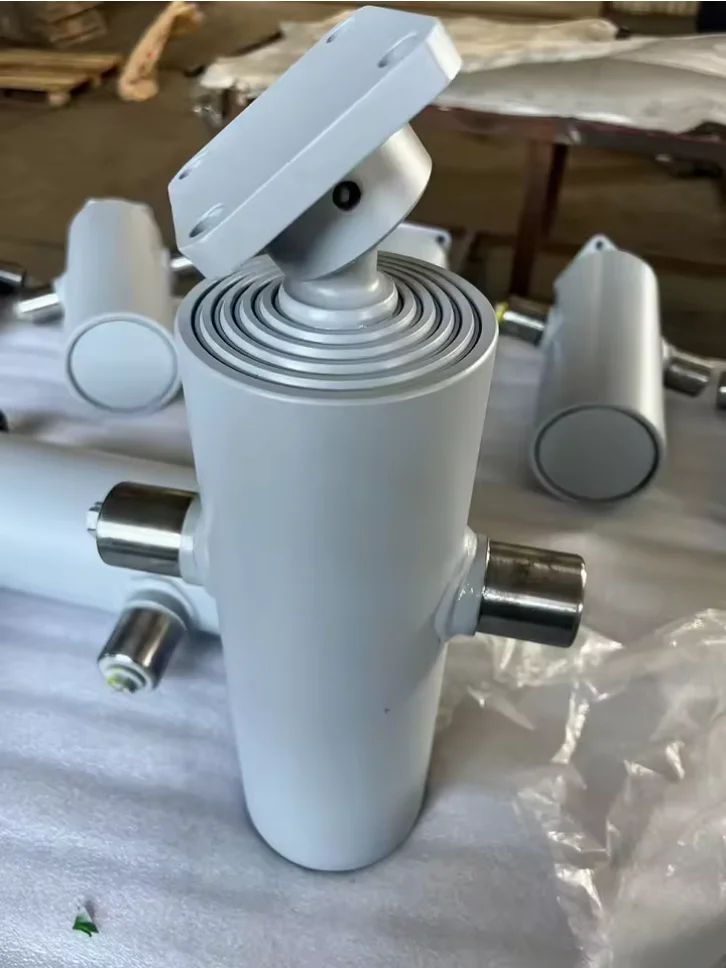

Телескопскиот цилиндар користи вгнездени фази за да произведе подолго работно движење без да бара целосна продолжена должина кога се повлекува. Тој распоред е корисен за приколки за отпад каде што расположливиот простор под каросеријата е ограничен, но на системот за превртување сè уште му треба доволно движење.
4TG-E130x1307 има четири фази и наведен удар од 1.307 mm. Неговата димензија од 545 mm L обезбедува почетна точка за планирање на затворен простор, но инсталацијата мора да ги земе предвид и држачот на цилиндерот, игличката или врската со окото, членовите на шасијата, цревата и целосната патека на движење на телото на отпадот.
Цилиндерот сам не го одредува резултатот на превртување. Локацијата на шарките, тежината на телото, распределбата на оптоварувањето, аголот на превртување, протокот на пумпата и заштитата од олеснување влијаат на силата и брзината што се потребни за време на циклусот.
Започнете со наведената димензија L и димензиите за инсталација A–E. Споредете ги со цртежот на приколката или измерената површина за монтирање. Потоа проверете го цилиндерот низ целиот лак на превртување. Цилиндарот може да ја исчисти шасијата кога телото е затворено, но контактира со попречен дел или држач додека телото се крева.

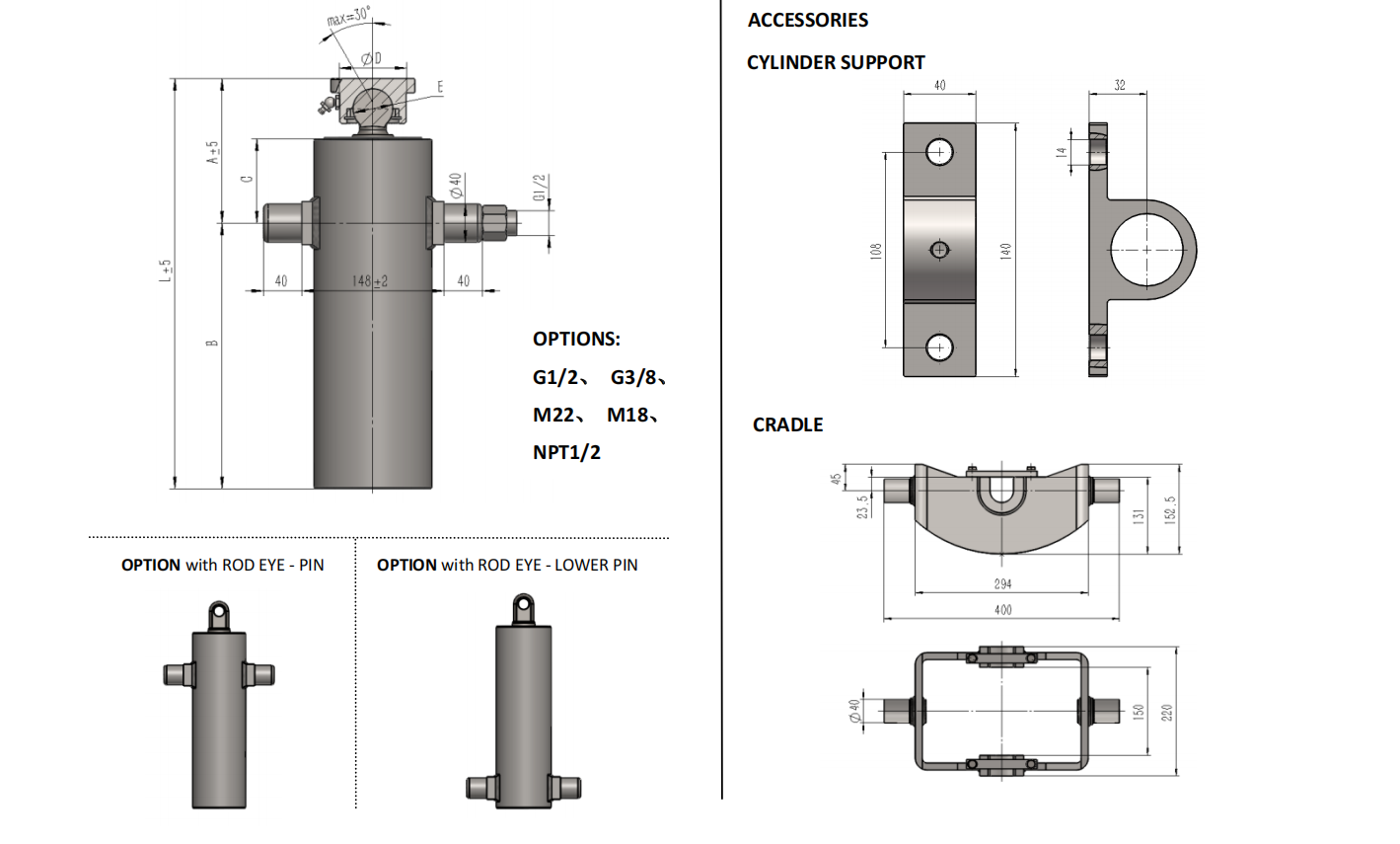

На страницата со каталог се прикажани опциите за шипки и долни игли за опсегот на цилиндрите на долниот дел од каросеријата, заедно со референци за потпорната лулка. Точната врска и распоредот на лулка за 4TG-E130x1307 треба да се потврди од цртежот на проектот. Не претпоставувајте дека телескопскиот цилиндар со сличен изглед ќе го користи истиот распоред на пиновите или метод на монтирање.

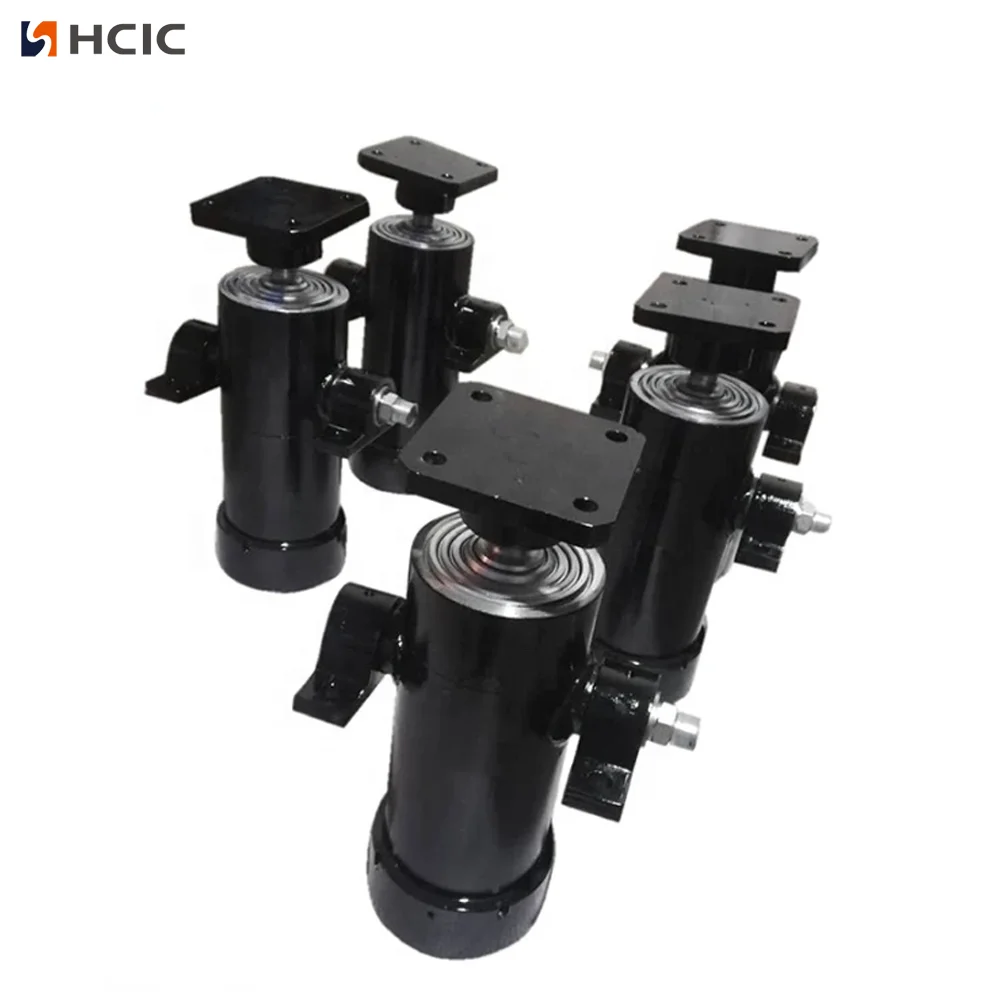

Цилиндерот треба да биде поддржан и усогласен преку дизајнот за монтирање на приколката. Заградите не треба да го присилуваат цилиндерот во положба или да создаваат странично оптоварување за време на продолжувањето. Проверете ги игличките, лулката, цревата и блиските членови на рамката пред да нанесете товар.
Во каталогот е наведен максимален работен притисок од 180 бари за 4TG-E130x1307. Пумпата, вентилот за ослободување, големината на цревото, волуменот на маслото и контролното коло треба да се прегледаат според тоа барање. Работниот притисок не е ист како гарантираниот капацитет на подигање; вистинската сила зависи од хидрауличниот притисок, ефективната површина и механичката геометрија на приколката.
4TG-E130x1307 е релевантен за проекти за ѓубре-приколки на кои им е потребен четиристепен телескопски хидрауличен цилиндар под каросеријата со удар од 1.307 mm. Може да се земе предвид за распоред на странични и тринасочни депонии-приколки кога достапниот простор за инсталација и опсегот на апликациите на каталогот одговараат на проектот.
Во каталогот е наведен опсег од 15–25 тони со капацитет за превртување. Третирајте го ова како референца за апликација за каталог, а не како универзално одобрение за носивост. Телото на приколката, структурата на шарката, јачината на шасијата, распределбата на оптоварувањето и хидрауличниот систем мора да се проценат заедно.
За 4TG-E130x1307 OEM или барање за замена, испратете:
Оваа информација помага да се оддели директната замена на цилиндарот од редизајнот на монтажата или хидрауличниот систем.
4TG-E130x1307 им дава на производителите на приколки дефинирана опција за цилиндри за долниот дел од каросеријата со четири степени со удар од 1.307 mm, маса од 58 kg, максимален работен притисок од 180 бари, работен волумен од 13,7 L и опсег на превртување на каталогот од 15–25 тони.
Испратете го цртежот на приколката, мерењата на монтирањето и хидрауличните податоци до HCIC за преглед на монтирањето пред да нарачате.
