Хидрауличниот цилиндар FE-4TG-E169*4280 со преден навртување е наведен за 49-тони-копер апликации, со притисок од 16 MPa и затворена должина од 1.345 mm.
Working pressure:
16 MPaTipping capacity reference:
49 тNumber of stages:

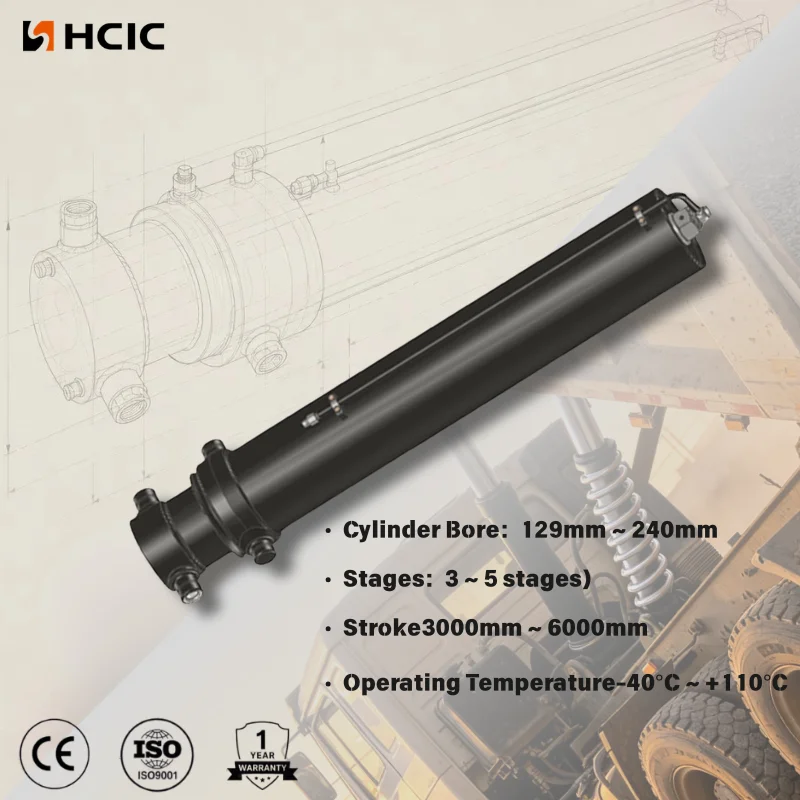

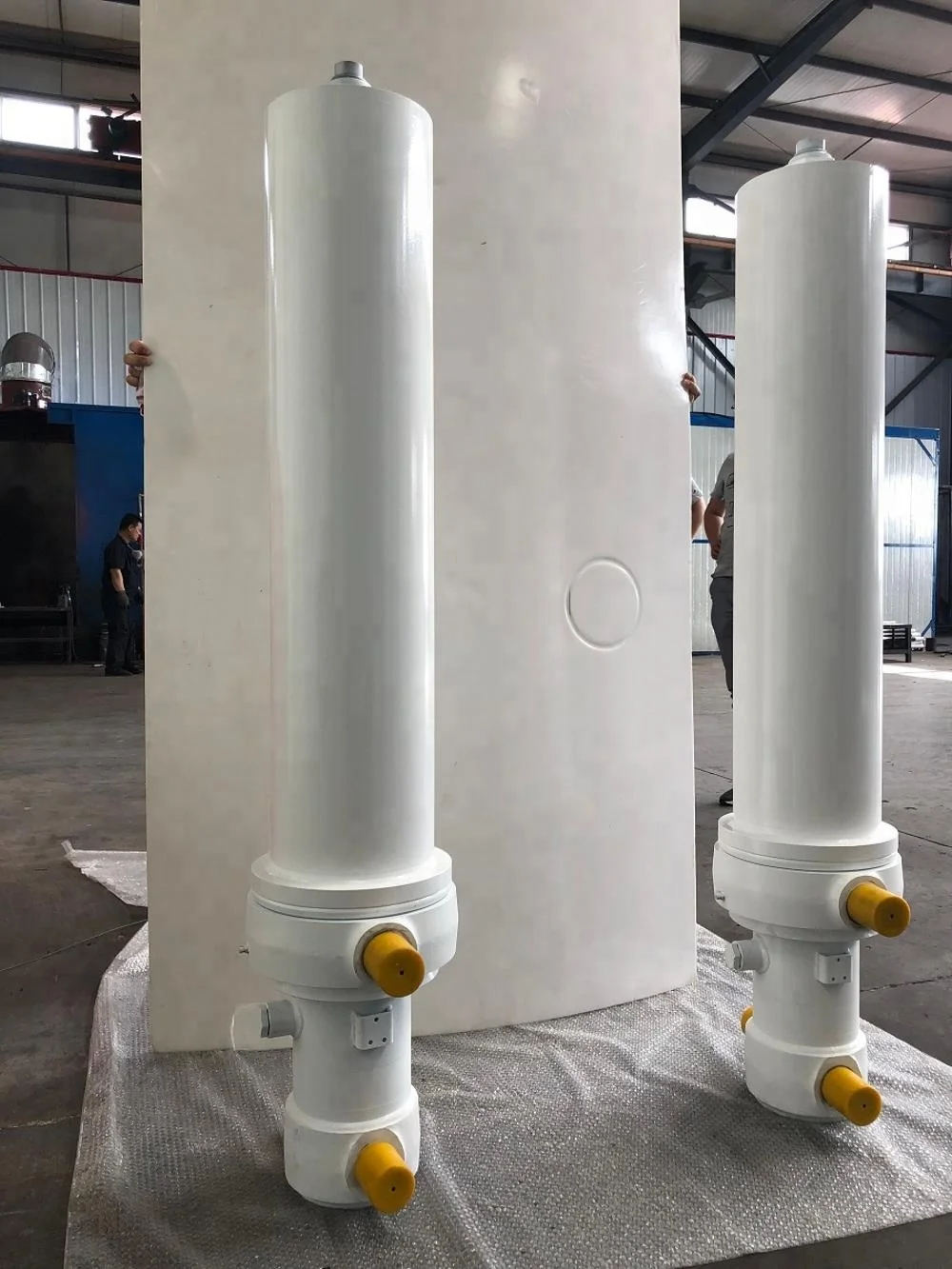

4 фазиFE-4TG-E169*4280 е четиристепен преден хидрауличен цилиндар наведен во каталогот за хидраулични навртувања HCIC за примена со капацитет од 49 тони. Неговата телескопска конструкција комбинира долг работен опсег со пократко затворено пакување отколку што вообичаено би барал едностепениот цилиндар.
Моделот е наменет за дизајн на системот за депонија со предниот врв, каде што должината на цилиндерот, геометријата на монтирањето и оптоварувањето на возилото мора да се прегледаат заедно. Каталогот ја дава главната низа на отвори, притисокот, димензиите на инсталацијата и затворената должина потребни за почетна инженерска дискусија.
| Параметар | Вредност на каталогот |
|---|---|
| Модел | FE-4TG-E169*4280 |
| Референца за капацитет за фрлање | 49 т |
| Работен притисок | 16 MPa |
| Број на фази | 4 |
| Секвенца со дијаметар на отворите | 169 / 158 / 136 / 115 mm |
| Димензија А | 245 мм |
| Димензија Б | 385 мм |
| Димензија В | 70 мм |
| Димензија Д | 50 мм |
| Димензии делта | 50 мм |
| Затворена должина L | 1.345 мм |
Вредностите погоре се транскрибирани од табелата со предни цилиндри со навртување FE/FC во доставениот каталог HCIC-2026. Референцата за капацитет за фрлање е вредност за примена на каталогот, а не гаранција за секоја конфигурација на камионот.

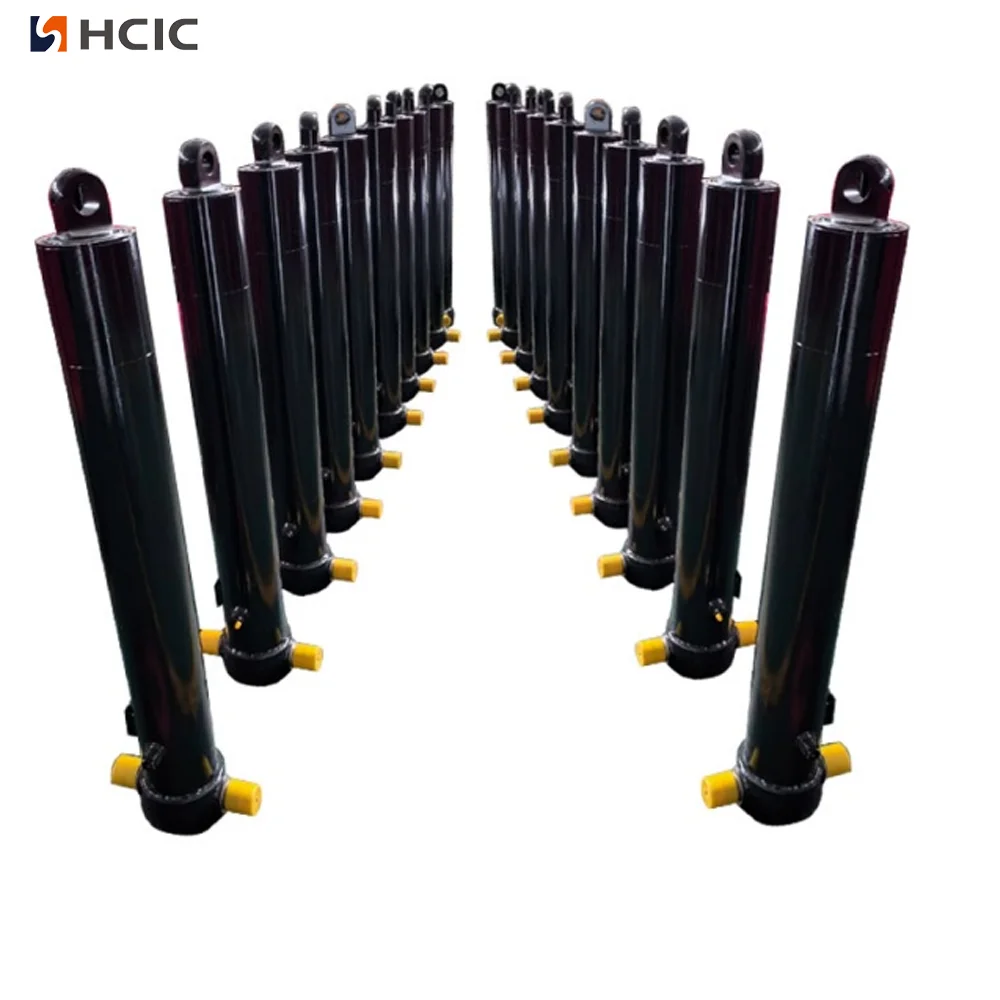

FE-4TG-E169*4280 користи четири вгнездени фази. Редоследот на отворите се намалува од 169 mm на 115 mm како што се протегаат фазите. Овој распоред му овозможува на цилиндерот да обезбеди долго движење на подигање додека ја одржува затворената должина на инсталацијата до 1.345 mm.
За време на циклусот на превртување на предниот дел, хидрауличниот притисок делува на активната површина на сцената. Како што се менува редоследот на сцената, се менуваат и достапните сили за кревање и брзината на движење. Поради оваа причина, цилиндарот не треба да се избира само според неговиот најголем отвор или според номиналниот капацитет на камионот. Тежината на телото, носивоста, положбата на шарките, точките за монтирање и хидрауличкото коло влијаат на конечниот резултат на системот.

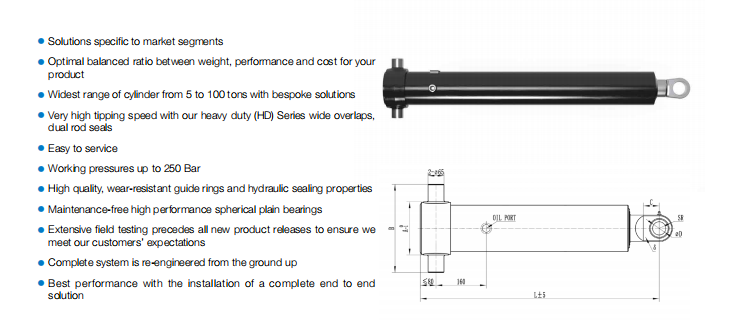

Каталогот ги наведува димензиите A, B, C, D и делта за FE-4TG-E169*4280. Овие димензии треба да се споредат со држачот за монтирање на камионот, распоредот на вртење, растојанието од рамката и положбата на затворено тело.
Затворената должина од 1.345 mm е особено важна кога цилиндерот е инсталиран помеѓу шасијата и предното превртено тело. Купувачите треба да ја проверат и целосната продолжена патека, аголот на цилиндерот на почетокот на подигнувањето и растојанието околу секоја точка на монтирање. Димензионално сличен цилиндар може да биде сè уште несоодветен ако неговите центри или геометријата на држачот се разликуваат.
Во каталогот е наведен работен притисок од 16 MPa и референца за превртување од 49 тони за овој модел. Овие бројки мора да се прегледаат заедно со поставките на пумпата, заштитата на вентилот, протокот на хидраулично масло и структурата на камионот. Тие не треба да се третираат како самостојно одобрение за носивост.
Пред да го избере FE-4TG-E169*4280, купувачот треба да потврди дали референцата од 49 тони се совпаѓа со вистинското возило и каросеријата. Целосниот систем бара компатибилни држачи, иглички, хидраулични линии и контролно коло дизајнирано за предвиденото оптоварување и движење.
За барање за замена, испратете ја оригиналната идентификација на цилиндарот, фотографии од точките за монтирање, затворени и продолжени мерења, димензии на пиновите, информации за приклучокот за масло и детали за апликацијата на камионот. Ако старата единица е оштетена, фотографиите на шипката, спојниците на сцената и окото за монтирање помагаат да се оддели проблемот со цилиндарот од држачот или проблемот со усогласувањето.
Следниве информации се корисни за понуда за OEM:
FE-4TG-E169*4280 е специфичен четиристепен преден хидрауличен цилиндар со превртување со низа 169/158/136/115 mm, каталошки притисок од 16 MPa и затворена должина од 1.345 mm. Неговата соодветност зависи од целосниот систем на дампер, а не само од бројот на моделот. Испратете го цртежот за монтирање и хидрауличните податоци до HCIC за преглед специфичен за проектот.

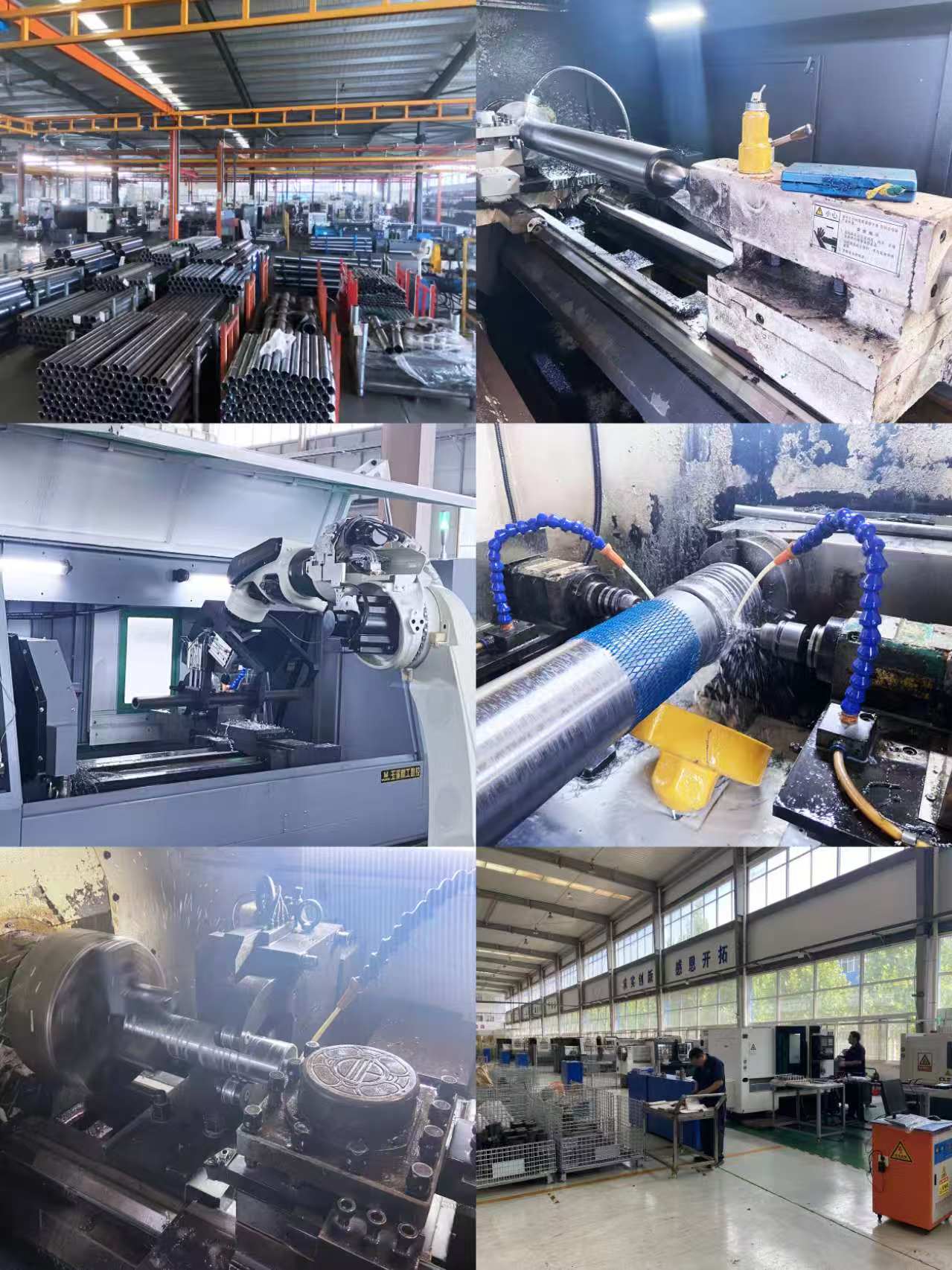

HCIC развива и произведува хидраулични цилиндри и енергетски единици за возила и индустриски апликации. HCIC поддржува барања за OEM и замена користејќи цртежи на клиенти, мерења и барања за апликација како основа за технички преглед.
Побарајте преглед на понудата за FE-4TG-E169*4280:
