Опис на производот

HCPGD хидраулична единица со двојно дејство за депониски приколки. Каталогот одредува брзина на проток од 1,2 GPM, резервоар од 6 галони, рејтинг на притисок од 3.000 PSI и SAE #6 порти. Неговиот аранжман на 4-насочен и 3-позициски вентил со електромагнет е наменет за хидраулични кола на кои им е потребно движење со напојување во двете насоки.

За производителот на приколки или тимот за одржување на возен парк, важна точка не е само големината на моторот и резервоарот. HPU мора да одговара на цилиндерот, достапното електрично напојување, хидрауличкото масло, распоредот на цревото и потребното движење. Оваа статија објаснува што значи спецификацијата HCPGD и кои информации треба да се потврдат пред нарачката.

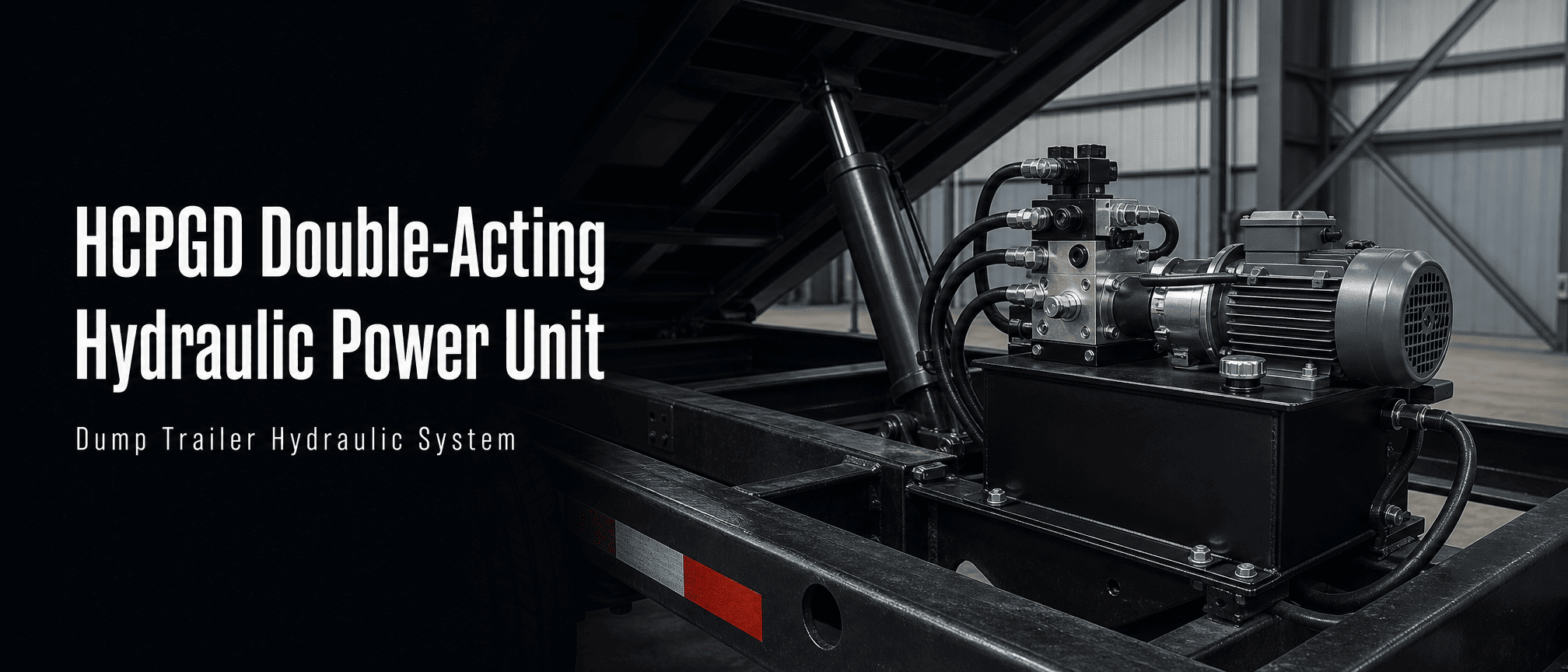

power unit

I. Што прави хидрауличната единица HCPGD

Хидрауличната единица за напојување ја претвора електричната енергија во хидрауличен проток и притисок. Пумпата испраќа масло до избраната страна на цилиндарот со двојно дејство. Кога вентилот ја менува положбата, колото го менува протокот на маслото, така што цилиндерот може да се прошири и да се повлече под хидраулична моќност.

Затоа, HCPGD хидрауличната единица со двојно дејство е прилагодена за дизајн на приколка за ѓубре на која му е потребна функција за продолжување со напојување и функција за повлекување со напојување. Точното движење сепак зависи од волуменот на цилиндерот, оптоварувањето, поставката за олеснување, големината на цревото и контролното коло. HPU треба да се избере како дел од целосниот хидрауличен систем наместо како изолирана компонента.

II. Спецификација на каталог за HCPGD

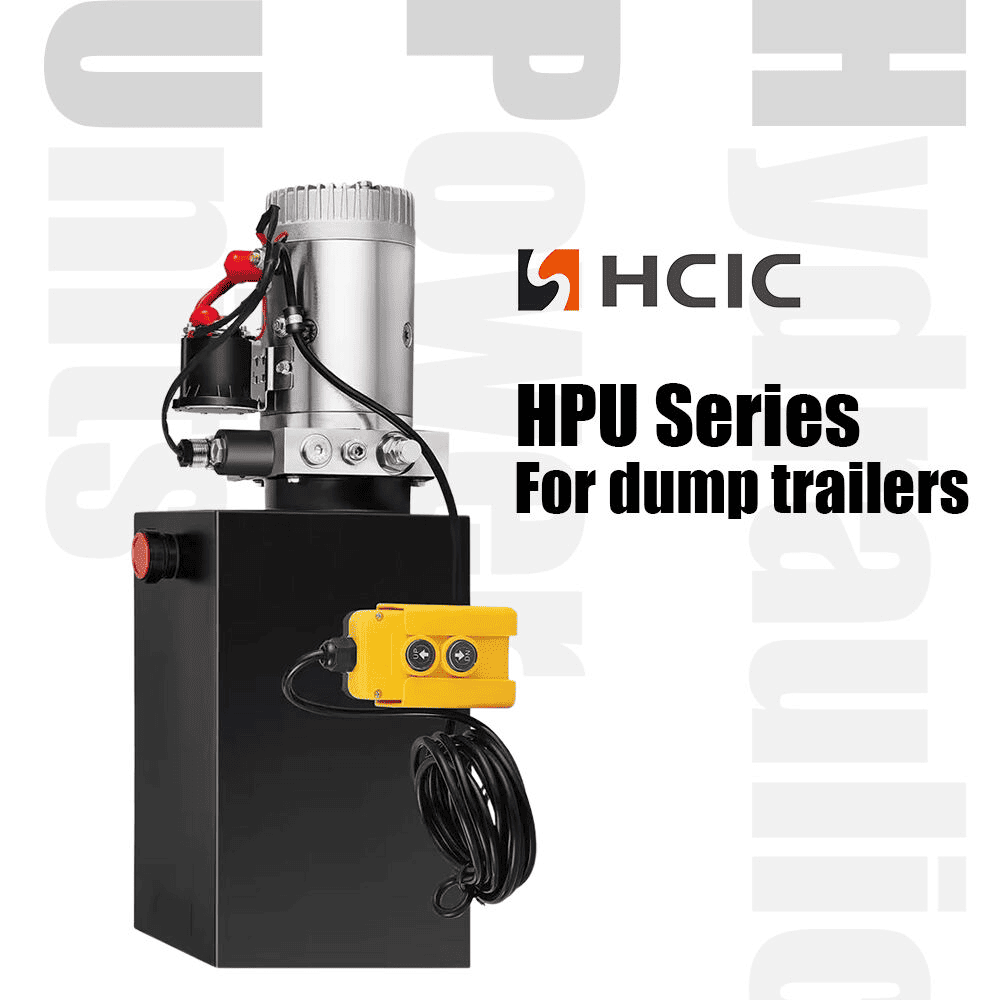

hydraulic power unit

Ставка	Спецификација на каталогот
Модел	HCPGD
Тип на производ	Хидраулична единица за напојување со двојно дејство
Апликацијата наведена во каталогот	Депонија приколка
Стапка на проток	1,2 GPM
Големина на порта	SAE #6
Големина на резервоарот	6 галии
Притисок	3.000 PSI
Вентилирање	Работи со електромагнет; 4-насочен, 3-позиција

Ова се објавените вредности на HCPGD во каталогот HCIC-2026. Каталогот не обезбедува целосна струја на моторот, капацитет на батеријата, работни циклус, поставување на вентилот за ослободување или дијаграм за поврзување на контролорот за овој модел. Тие детали треба да се потврдат во однос на барањата на проектот пред да се одобри производството.

III. Логика на вентили и кола

4-насочниот, 3-позиционен вентил му дава на енергетската единица структура за насочување на контрола за хидрауличен погон со двојно дејство. Едниот работен приклучок може да го насочи маслото да го продолжи цилиндерот додека другиот го враќа маслото во резервоарот. Во спротивната команда, патеката на протокот се менува.

Централната позиција е дизајнерски детал што мора да се потврди со конечната спецификација на колото и вентилот. Тоа влијае на тоа како побудувачот се однесува кога ќе се ослободи електричната команда. Производителот на приколката не треба да ја преземе состојбата на средината без да ја разгледа хидрауличната шема, барањата за контрола на оптоварувањето и методот на безбедно спуштање.

Поврзувањето на портата SAE #6, исто така, треба да се провери со избраното црево, адаптер и стандард за монтирање. Правилната идентификација на навојот и практиката на запечатување се важни бидејќи мало истекување на приклучокот може да внесе воздух, да изгуби масло и да го направи движењето на приколката неконзистентно.

IV. Зошто е важен резервоарот од 6 галони

HCPGD е наведен со резервоар од 6 литри. Волуменот на резервоарот обезбедува место за враќање на маслото и му помага на системот да управува со волуменот на маслото што го бара цилиндерот. Потребната големина на резервоарот не се одредува само со отворот на цилиндерот. Тоа зависи и од ударот на цилиндерот, волуменот на шипката, распоредот на колото, волуменот на цревото, нивото на маслото, достапниот простор за инсталација и работниот циклус.

Резервоарот треба да биде безбедно монтиран и поставен така што линијата за вшмукување, патеката за враќање и пристапот до сервисот остануваат практични. Пред да нарачате, инсталатерот треба да ги потврди вистинските димензии на резервоарот, ориентацијата на монтирање, распоредот на полнење и дише, како и нивото на употребливо масло со HCIC.

V. Проток, притисок и реална работна брзина

Каталогот наведува 1,2 GPM за HCPGD и 3.000 PSI за спецификацијата на притисокот. Овие вредности не треба да се претвораат директно во гарантирано време на кревање приколка или капацитет на подигање. Вистинската брзина зависи од волуменот на цилиндерот и оптоварувањето. Вистинскиот работен притисок зависи од потребната сила, механичката геометрија, триењето, ограничувањето и заштитата од олеснување.

Едноставна прва проверка е да се спореди потребниот волумен на цилиндарот со достапниот проток. На поголем цилиндар му треба повеќе масло за да го заврши истиот удар, така што неговото движење нормално ќе трае подолго со иста брзина на проток. Дизајнерот на системот треба да го земе предвид и повратниот проток од страната на шипката на цилиндарот со двојно дејство, должината на цревото и вискозноста на хидрауличкото масло зависна од температурата.

Вредноста на каталогот од 3.000 PSI е ограничување на дизајнот на системот што треба да се провери во однос на цилиндерот, цревата, фитинзите и контролните компоненти. Не треба да се третира како ветување дека секоја приколка ќе работи под тој притисок континуирано.

VI. Точки за инсталација за приколка за отпад

Пред да ја наместите хидрауличната единица со двојно дејство HCPGD, потврдете ги следниве точки:

1. Компатибилност со цилиндри:Проверете дали поврзаниот активирач е со двојно дејство и дали двете порти се правилно идентификувани.

2. Напојување со електрична енергија:Потврдете го напонот, побарувачката на струја, заштитата од осигурувачи, големината на кабелот и компатибилноста со контролниот прекинувач.

3. Хидраулични врски:Поврзете ги SAE #6 портите со правилните црева и адаптери. Чувајте ги патеките за вшмукување и враќање чисти.

4. Позиција на резервоарот:Оставете доволно простор за полнење, проверка, чистење и идна услуга.

5. Заштита од притисок:Потврдете го распоредот на релјефниот вентил и безбедниот притисок за целото коло.

6. Контрола на оптоварување:Прегледајте како се држи и спушта телото на депонија ако се прекине електричната енергија.

7. Отстранување на воздухот:Наполнете со одобреното масло, исчистете го колото според дизајнот на системот и проверете го нивото на резервоарот по неколку контролирани циклуси.

HCIC треба да ги добие распоредот на приколката, податоците за цилиндерот, потребниот напон на напојување и хидрауличната шема пред да се одобри конечната конфигурација.

VII. Вообичаени грешки при изборот

Избор само од PSI

Притисокот не ги одредува комплетните перформанси на системот. Силата на цилиндарот, механичката потпора и барањата за проток мора да се земат заедно.

Третирање на протокот како капацитет за подигнување

Вредноста 1,2 GPM се однесува на протокот на масло, а не директно на масата што може да ја подигне приколката. Капацитетот на носивост зависи од структурата на цилиндерот и приколката, како и од хидрауличкото коло.

Игнорирање на повратната страна

На системот со двојно дејство му треба правилно насочување на двете страни на погонот. Неправилната идентификација на цревото може да предизвика цилиндерот да се движи во погрешна насока или да не се повлече како што е планирано.

Оставајќи ја недефинирана функцијата на центарот на вентилот

4-насочниот, 3-позиционен вентил мора да се усогласи со потребното неутрално однесување и безбедно распоред на спуштање.

VIII. Информации за барање за OEM и замена

За понуда за хидраулична единица со двојно дејство на HCPGD, наведете:

Тип на приколка и наменета апликација

Отвор на цилиндерот, дијаметар на шипката и удар
Потребно е однесување за продолжување и повлекување
Електричен напон и достапна струја
Целното време на циклусот, доколку е одредено
Тип на хидраулично масло или масло од постоечки систем
Стандард за црева и монтирање
Простор за инсталација и насока на монтирање
Контролен метод и барања за далечинско управување
Потребна количина и дестинација за испорака

Оваа информација овозможува проверка на конфигурацијата на HPU во однос на целосниот систем на приколката наместо да се цитира само од еден број.

IX. Најчесто поставувани прашања

Дали HCPGD има едно дејство или двојно дејство?

Каталогот HCIC-2026 го наведува HCPGD како хидраулична единица со двојно дејство.

Која стапка на проток е наведена за HCPGD?

Каталогот наведува брзина на проток од 1,2 GPM.

Каква големина на резервоар користи HCPGD?

Во каталогот е наведен резервоар од 6 литри.

Која големина на порта е одредена?

Каталогот наведува големина на порта SAE #6.

Дали каталогот го потврдува секој електричен детал?

Не. Табелата со модели не дава целосна струја на моторот, дијаграм за поврзување или спецификација за работниот циклус. Овие точки треба да се потврдат за предвидената приколка.

X. Побарајте преглед на конфигурацијата на HCPGD

Единицата за хидраулична енергија со двојно дејство HCPGD е дефинирана опција за HPU-приколка за ѓубре со податоци за проток, резервоар, притисок и вентили наведени во каталог. За веродостојна понуда, испратете ја HCIC спецификацијата на цилиндарот, електричното напојување, хидрауличната шема и ограничувањата за инсталација.

Потоа, HCIC може да прегледа дали конфигурацијата на HCPGD се совпаѓа со целосната апликација и да ги идентификува сите детали специфични за проектот што бараат потврда пред производството.

XI .За HCIC

Jinan Huachen Industrial Co., Ltd. е основана во 1998 година. Каталогот HCIC-2026 ја опишува компанијата како производител на хидраулични производи фокусирани на хидраулични цилиндри и енергетски единици за индустрии вклучувајќи транспортна опрема, градежни машини и други индустриски апликации.
