Хидрауличен цилиндар за жетвар

1. Дефиниција на производ и сценарија за примена

1.1 Дефиниција на производ

Изработуваме наменски хидраулични цилиндри за сите видови машини за берба, вклучувајќи комбајни, жетвари за пченка и ориз. Овие компоненти ја претвораат хидрауличната енергија во праволиниско движење и се доволно цврсти за да се справат со тешките работни услови на фармите. Го претвора хидрауличниот притисок во линеарна механичка сила за да ги придвижи критичните подвижни делови на жетварот.

За разлика од индустриските цилиндри за општа намена, тој е дизајниран за високи вибрации, голема прашина, кал, широки температурни промени и долгочасовно континуирано работење на земјоделски полиња. Основни карактеристики: стабилно движење со мала брзина, силна отпорност на удар, сигурно запечатување и долг век на замор.

1.2 Апликативни сценарија

Овој хидрауличен цилиндар е совршено усогласен со главните модели на жетвари за големи комерцијални фарми во Северна Америка, Европа, Австралија и Југоисточна Азија, приспособувајќи се на локалните механизирани операции на берба на големи површини:

Типични позиции:

• Цилиндар за подигање на заглавието:Применето за берба на жито на огромни рамни фарми во САД, Канада и Австралија. Флексибилно ја прилагодува висината на сечењето за да се прилагоди на нерамномерно поле и различни висини на раст на културите, намалувајќи ја загубата на жито при континуирана берба во големи размери.
• Цилиндар за прилагодување на ролна:Погоден за европски сценарија за берба на пченица и јачмен, оптимизирајќи го аголот на хранење на културите за да се реши блокадата при хранење предизвикана од густо садење на култури во странство обработливо земјиште со висок принос.
• Цилиндар за растоварање на резервоарот за жито:Дизајниран за жетвари со голем капацитет што се користат на американските фарми за пченка и соја, поддржувајќи чести операции за истоварување со голема брзина за да се подобри севкупната ефикасност на бербата за обработливо земјиште со голема површина.
• Цилиндар за прилагодување на јазот за млазница:Приспособете се на разновидна берба на земјоделски култури во европските области за мешано садење, приспособувајќи го клиренсот на гумното за пченица, ориз, пченка и соја за да се задоволат локалните потреби за берба со повеќе култури.
• Цилиндар за израмнување на шасијата:Широко се користи на ридско обработливо земјиште во Јужна Европа и Југоисточна Азија, одржувајќи ги жетварите стабилни на косините полиња и обезбедувајќи нормална работа на сложени прекуокеански терени.

2. Параметри на техничка спецификација

2.1 Табела со параметри

3. Материјал и производствен процес

3.1 Главни материјали

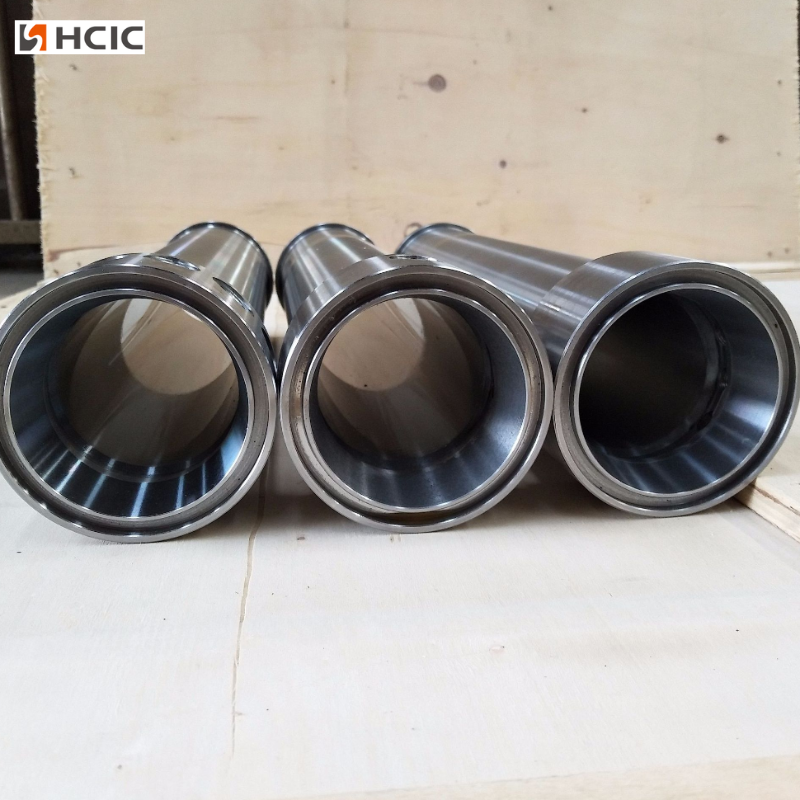

• Цилиндарска цевка: 27SiMn или 45# бесшевна челична цевка (GB/T 8713-2018). Висока цврстина на истегнување, добра заварливост, отпорност на притисок до 40 MPa.
• Клипна шипка: 45Cr / 40Cr средно јаглероден легиран челик.
• o Гасне + калено (HRC 28–34) за цврстина и отпорност на удар.
• o Површинско тврдо хромирање (25–30 μm), HV ≥800, против 'рѓа, против абење, отпорно на кал.
• Клипот и черупката за водич: леано железо + еластично железо, отпорно на абење, добро се вклопува со заптивки.
• Комплет заптивки: Увезени композитни заптивки: главна заптивка FKM + заптивка за прашина HNBR + прстен за носење тефлонски. Отпорен на висока температура, матна вода и чести реципроци.

3.2 Клучни процеси

1. Внатрешно брусење на буре:Прецизно брусење до Ra ≤0,4 μm, површина на огледалото, мало триење, без истекување масло, долг век на заптивка.

2. Мелење со прачка и тврдо хромирање:ЦПУ мелењето обезбедува исправност ≤0,1 mm/m; автоматска линија за хромирање за униформа дебелина и адхезија.

3.Заварување:Заварување со CO2 со целосна пенетрација на крајните капачиња и штипки; недеструктивно тестирање (UT/MT) за критични завари.

4.Склопување и тестирање:

• Склоп на чистота за да се избегне навлегување прашина во
• Тест на 100% притисок: 31,5 MPa држете го притисокот 3–5 минути, без истекување, без трајна деформација.

5. Површинска обработка:Детонација + двокомпонентна антикорозивна боја, отпорност на прскање сол ≥500 часа, погодна за долготрајна употреба на фарма на отворено.

4. Примери за примена во индустријата

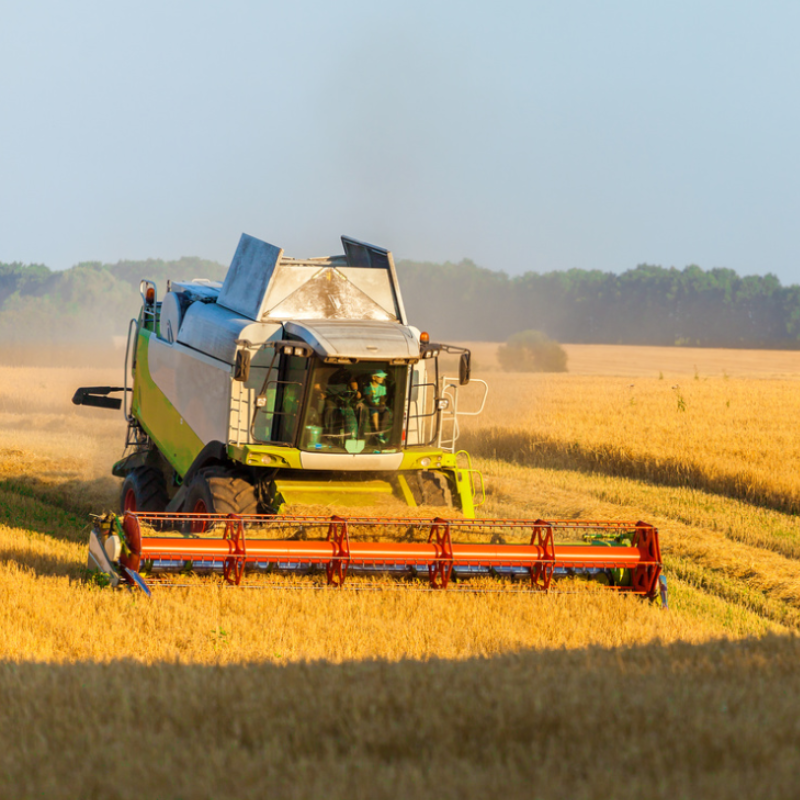

Случај 1 – Комбинат за пченица/ориз

• Цилиндар: 50/25-250 mm со двојно дејство за подигање на заглавието; 63/32-400 mm за истовар на резервоар за жито.
• Работна состојба: 12–14 часа/ден континуирано работење за време на сезоната на жетва; амбиентална температура 35–40 ℃, тешка прашина, повремена матна вода.
• Перформанси: стабилно кревање, без заглавување; стапка на истекување <0,5% за 1.000 часа; ефикасно ја намалува загубата на жетва на ≤2%.

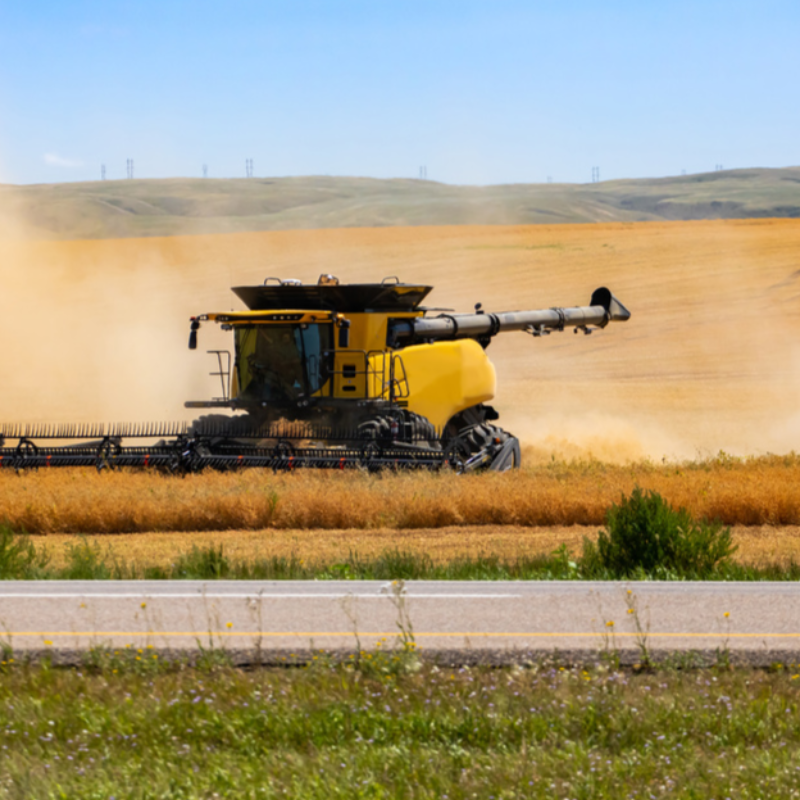

Случај 2 – Жетвар за пченка

• Цилиндар: 63/32-320 mm за подигање на заглавието; 50/25-200 mm за механизам за растоварување на увото.
• Работна состојба: чести удари, високи вибрации, правливи остатоци од стебленца од пченка, температура до -15 ℃ во рана пролет.
• Перформанси: Издржува ударно оптоварување 2–3× номинален притисок; добри перформанси со низок почеток; работниот век достигнува 3.500–4.500 часа при нормално одржување.

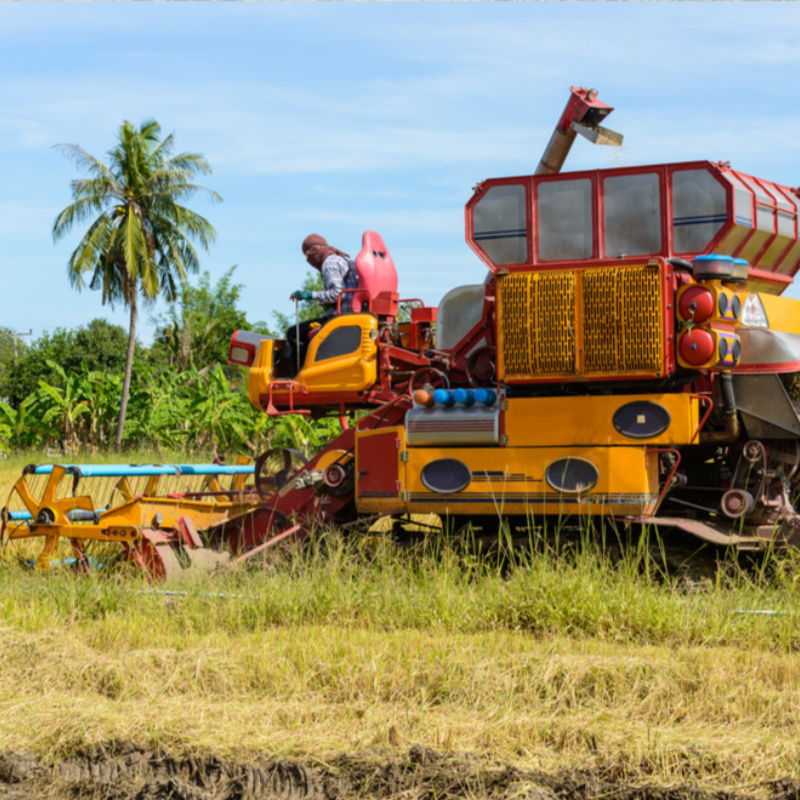

Случај 3 - Мал жетвар на ридот

• Цилиндар: компактен цилиндар со двојно дејство од 40/20-150 mm за израмнување на телото и контрола на заглавието.
• Работна состојба: Тесно поле, често вртење, калливи патишта, висока влажност во текот на целата година.
• Перформанси: Компактна големина, флексибилно дејство; добро запечатување во влажна/каллива средина; лесно одржување на лице место.

5. ЧПП

(1) П: Дали овој хидрауличен цилиндар е погоден за сите марки жетвари?

О: Стандардните модели одговараат на повеќето мејнстрим жетвари. Ние, исто така, поддржуваме приспособена големина и димензии за инсталација за специјална опрема.

(2) П: Колку долго е работниот век при нормална употреба?

О: Под стандардни работни услови, нормалниот работен век може да достигне повеќе од 2000 работни часа. Редовната замена и чистење на маслото може дополнително да го продолжи неговиот животен век.

(3) П: Што треба да направам ако се појави истекување масло за време на употребата?

О: Истекувањето на маслото најчесто е предизвикано од стареење или оштетување на заптивните прстени. Само заменете го соодветниот комплет за заптивање, нема потреба да го менувате целиот цилиндар.

(4) П: Дали може да работи нормално во зима со ниски температури?

О: Да. Производот е тестиран за отпорност на ниски температури во рок од -20℃. Се препорачува да се користи хидраулично масло со ниска температура во ладни места за подобри перформанси.
