Прегледајте ги димензиите на каталогот на моќната дигалка Model 520 и проверете го просторот на рамката, геометријата на монтажата и сервисното растојание пред проектот за депонија-приколка.

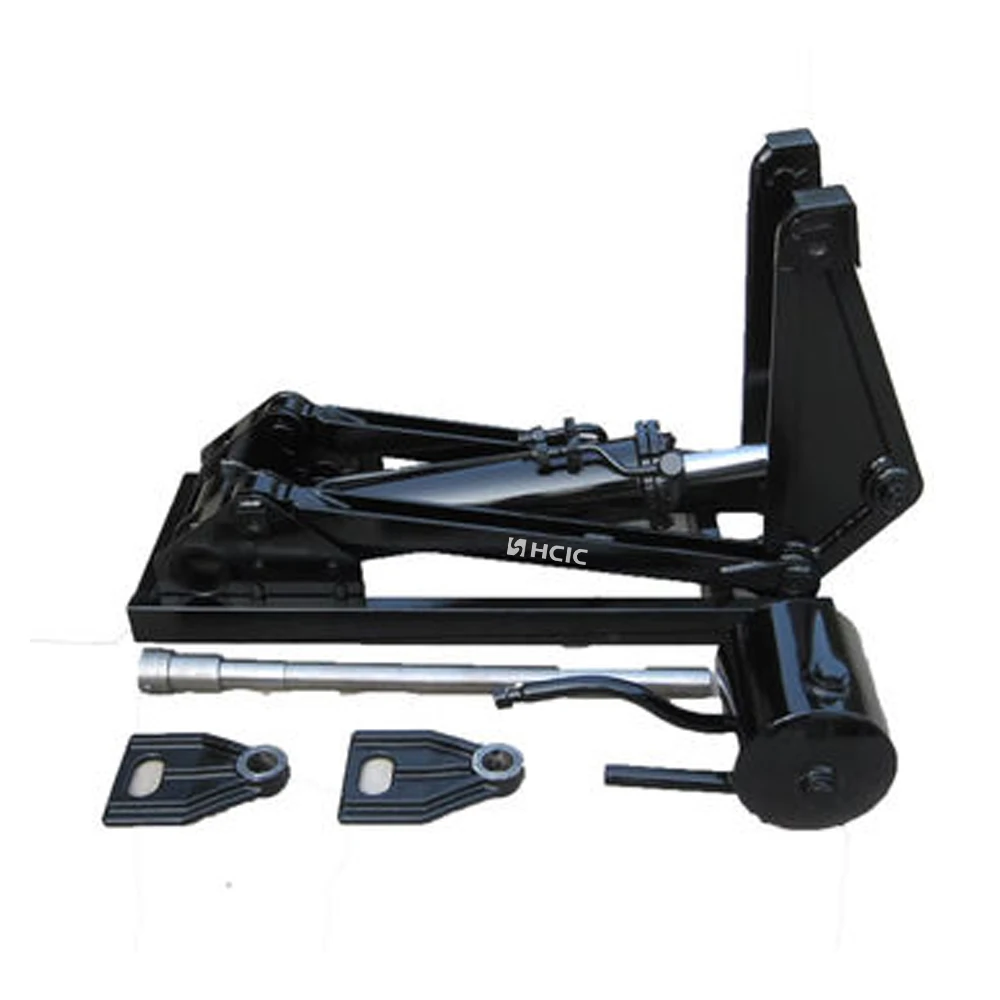

Моделот 520 е компактна компонента за подигнување наведена во испорачаниот каталог на American Power дигалки. За градител на приколки за отпад или купувачот за замена, првото прашање не е едноставно дали дигалката може да се подигне. Тоа е дали дигалката одговара на расположливиот простор на рамката, распоредот на вртење и патеката на движење.

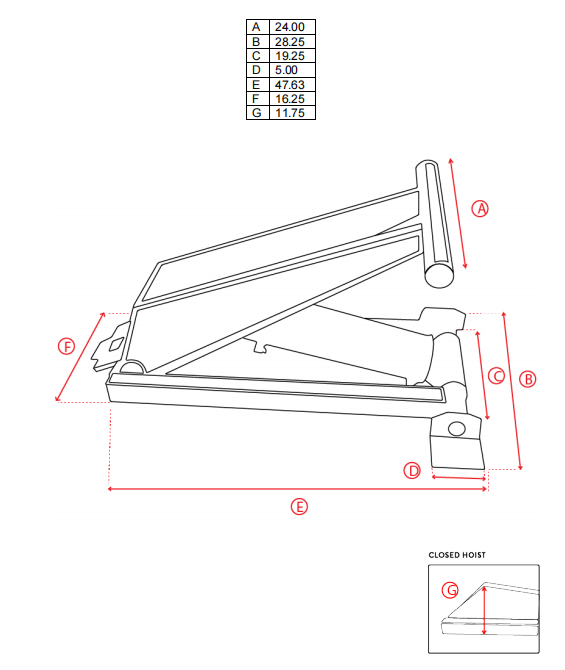

Страницата Модел 520 дава седум димензионални референци, од A до G. Овие димензии даваат инженерска почетна точка за проверка на обвивката за инсталација пред да се финализираат структурата на приколката, хидрауличкото коло и деталите за монтирање.
| Параметар | Вредност на каталогот |
|---|---|
| Модел | 520 |
| Категорија на производ | Моќен дигалка |
| Димензија А | 24.00 часот |
| Димензија Б | 28,25 инчи |
| Димензија В | 19,25 инчи |
| Димензија Д | 5.00 инчи |
| Димензија Е | 47,63 инчи |
| Димензија Ф | 16,25 инчи |
| Димензија Г | 11,75 инчи |
Овие вредности се транскрибирани од страницата со каталог Модел 520. Оригиналниот цртеж и вистинските димензии на приколката на купувачот треба да се проверат пред да се одобри производството.
Систем за подигање на депонија-приколка се движи низ променлив агол. Достапниот простор кога телото е затворено не е нужно истиот простор што е достапен за време на кревањето. Дигалката мора да седи во рамката, правилно да се поврзе со потпорната конструкција и да остане настрана од телото што се движи во текот на целиот циклус.
Поради оваа причина, моќниот дигалка Модел 520 треба да се прегледа како дел од комплетниот аранжман за подигнување наместо како изолирана компонента. Каросеријата на приколката, задната шарка, структурата за монтирање на предниот дел и хидрауличните приклучоци влијаат на конечното поставување.
Димензиите A, B и C се корисни кога се споредува дигалката со расположливиот простор помеѓу рамката на приколката и телото на отпадот. Прво измерете ја приколката во затворена положба, а потоа проверете ја патеката на движење додека телото почнува да се навртува.
Само статичко мерење може да ги пропушти пречките со вкрстени делови, држачи, црева или долната страна на телото. Најбезбедниот преглед користи димензиониран цртеж или фотографии со означени клучни растојанија.
Референците D, F и G му помагаат на купувачот да го спореди дигалката со планираните потпорни плочи, локациите на пиновите и зајакнувањето на рамката. Овие вредности не треба да се користат за репродукција на комплетен дизајн за монтирање без оригиналниот цртеж и димензиите на проектот.
Структурата за монтирање мора да ја пренесе реакцијата на кревање во рамката на приколката. Затоа, дебелината на држачот, усогласувањето на пиновите и дизајнот на заварот бараат посебен инженерски преглед.
Каталогот ја наведува димензијата Е како 47,63 инчи за моделот 520. Ова мерење е важно кога приколката има ограничена должина на инсталација или кога дигалката мора да биде поставена околу постоечките членови на рамката.
Проверете ја оваа димензија заедно со положбата на затворено тело, локацијата на шарките и просторот за пристап до сервис. Оставете простор за проверка и работа за хидраулично поврзување наместо да ја дизајнирате инсталацијата околу мерење што не остава практичен пристап.
Моделот 520 е погоден за дискусии за системот за подигање на приколки каде што на купувачот му треба дефинирана референца од каталог и димензионална основа за преглед на монтирањето. Може да се земе предвид за конструкции на приколки за OEM, проекти за замена и редизајн на системот, што е предмет на потврда за комплетното механичко и хидраулично уредување.
Испорачаната страница со каталог на Модел 520 наведува димензионални референци, но не дава потврден капацитет, вредност на работен притисок, бројка на работниот век или сертификација за овој модел. Тие детали мора да се потврдат за вистинскиот проект наместо да се заклучуваат од бројот на моделот.
Корисното барање за енергетски дигалки за Модел 520 треба да вклучува:
- Тип на приколка и димензии на депонија
- Достапен простор помеѓу рамката и телото
- Положба на задна шарка и предни точки за монтирање
- Центри на иглички и димензии на заградата
- Затворени и работни позиции на телото на депонија
- Постоечка пумпа, вентили, црева и контроли, доколку ова е замена
- Фотографии или димензиониран цртеж на моменталната инсталација
- Потребна секвенца на кревање и работна средина
Оваа информација му овозможува на добавувачот да разговара за монтирањето без да погодува скриени структурни детали.
Енергетскиот дигалка Модел 520 треба да се избере преку преглед на опремата наместо само со совпаѓање на бројот на моделот. Неговите каталошки димензии - особено димензијата Е од 47,63 инчи, димензијата А од 24,00 инчи и димензијата G од 11,75 инчи - обезбедуваат корисна почетна точка за проверка на инсталацијата на депонија.
За точна понуда, испратете го цртежот на приколката, мерењата на монтирањето и постоечките хидраулични информации до HCIC. Конечната одлука треба да се заснова на комплетниот аранжман за подигнување и најновиот технички цртеж.
HCIC развива и произведува хидраулични цилиндри и енергетски единици за возила и индустриски апликации. За проект Модел 520, HCIC може да ги прегледа достапните информации за инсталација и да ги идентификува техничките детали потребни за понуда за OEM или замена.
