Еден пневматски цилиндар со едно дејство произведува само потисок или работна сила само во една насока. Користи вградена пружина или надворешни сили како гравитација, тегови или механичко движење за да го повлече клипот назад на неговото стартно место.
Овие цилиндри имаат само една влезна порта за воздух, која внесува компримиран воздух во комората за да го турка клипот до целната положба.
Пневматските цилиндри со едно дејство се изградени за еднонасочни работни задачи, вообичаените намени вклучуваат стегање, позиционирање на делови, означување, движења со кратки удари и лесни работи на склопување.

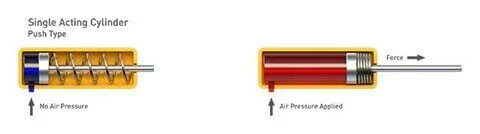

(1). Примената на воздушниот притисок произведува потисок, со што го „турка“ клипот:

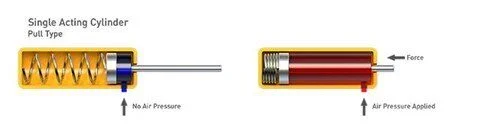

(2). Примената на воздушниот притисок произведува потисок, со што го „влече“ клипот:
Едноставна, директна конструкција
Компактна, просторно-ефикасна градба
Пониски трошоци за контролни вентили и цевководи за воздушни линии
Користи половина од компримиран воздух наспроти цилиндар со двојно дејство со иста големина
Страната за враќање на пружината е отворена за амбиенталниот воздух, дозволувајќи им на прашината и остатоците да влезат внатре, што предизвикува дефекти и го скратува животниот век на цилиндерот
Изведбата на пролетта слабее со текот на времето, што доведува до нестабилни крајни позиции на ударот
Дијаметарот на отворот и должината на ударот се ограничени од внатрешната големина и јачината на пружината
Мал пад на силата на туркање, бидејќи пружината се спротивставува на движењето на клипот напред

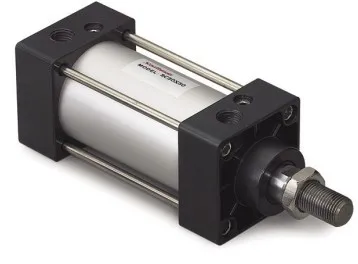

Пневматски цилиндар со двојно дејство генерира сила во двете насоки, туркајќи го клипот нанадвор и повлекувајќи го назад навнатре.
Овој дизајн доаѓа со приклучок за воздух на двата краја и го пренасочува воздухот под висок притисок помеѓу двете порти за да го придвижи клипот напред и назад. Неопходен е за задачи кои бараат двонасочно движење, како што се отворање и затворање индустриски порти и амортизери.
Цилиндрите со двојно дејство се најшироко користените линеарни актуатори, кои сочинуваат околу 95% од цилиндрите што се применуваат во системите за пневматска контрола.
Тие се оптимален избор за тешки операции, долги удари и барања со голема сила кои цилиндрите со едно дејство не можат да ги задоволат.

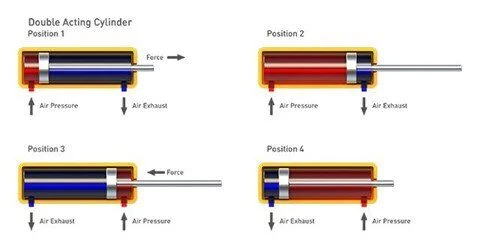

Еве како функционираат:
- Речиси сите пневматски цилиндри со ISO стандард користат дизајн со двојно дејство
- Поширок опсег на големини на отвори и должина на удар од моделите со едно дејство
- Многу сопствени модификации за основната рамка со двојно дејство
- Нема вградена брава за да го држи клипот стабилен во позициите на средниот удар
- Воздухот е компресибилен, така што на апликациите за хранење им треба хидрауличен цилиндар за непречено, стабилно движење
- Единиците со долг удар имаат потреба од дополнителна поддршка за клипната шипка за да престанат да се виткаат и да ја одржуваат работата непречена
