Имаш мртов цилиндар на машина. Машината е исклучена. Ви треба замена, брзо.
Нарачајте без мерење и се коцкате: новиот цилиндар има правилен отвор, но погрешен удар - го завршува дното пред да заврши работата. Или игличките очи се премногу мали четвртина инчи. Или портите се погрешна нишка. Машината останува да работи уште две недели додека погрешниот дел се враќа назад.
Внимателно мерење трае четириесет минути. Тоа го претвора „Мислам дека се работи за толку големо“ во цртеж од кој може да изгради фабрика. Секој час што го поминувате во мерење е час што не го поминувате чекајќи замена што не одговара.
Овој водич ги опфаќа шесте мерења што ви се потребни: отвор, прачка, удар, целокупни должини, монтирање и приклучоци.
- Калипери (ефтин 6-инчен дигитален дебеломер е во ред)
- Мерка лента или челичен владетел
- Пенкало и хартија (или вашиот телефон)
- Камера
- Чиста партал - избришете ја прачката и портите пред мерењето
Ништо егзотично. Сето ова има во една продавница.
Отворот е внатрешниот дијаметар на цевката - делот во кој се лизга клипот. Таа одлучува за силата на цилиндерот.
Површина на клипот = π × (Отвор/2)²
Два примери за да се покаже зошто е важно:
- Отвор од 3" на 2000 PSI → 14.137 lbs сила на туркање
- 4" отвор на 2000 PSI → 25.133 lbs сила на туркање
Истиот притисок, 78% повеќе сила. Затоа дупката е првиот број што го бара фабриката.
Како да се измери:Ако цилиндерот е расклопен, директно дебеломерете ја внатрешноста на бурето. Ако сè уште е склопен, не го присилувајте - отворот често се печат на бурето или на плочата со податоци. Побарајте печат како „3.00 BORE“ или број на модел. Испратете ни фотографија од кое било печат; можеме да ја прочитаме дупката од моделот.
Дијаметарот на шипката е важен поради две причини: јачина и вклопување на заптивката.

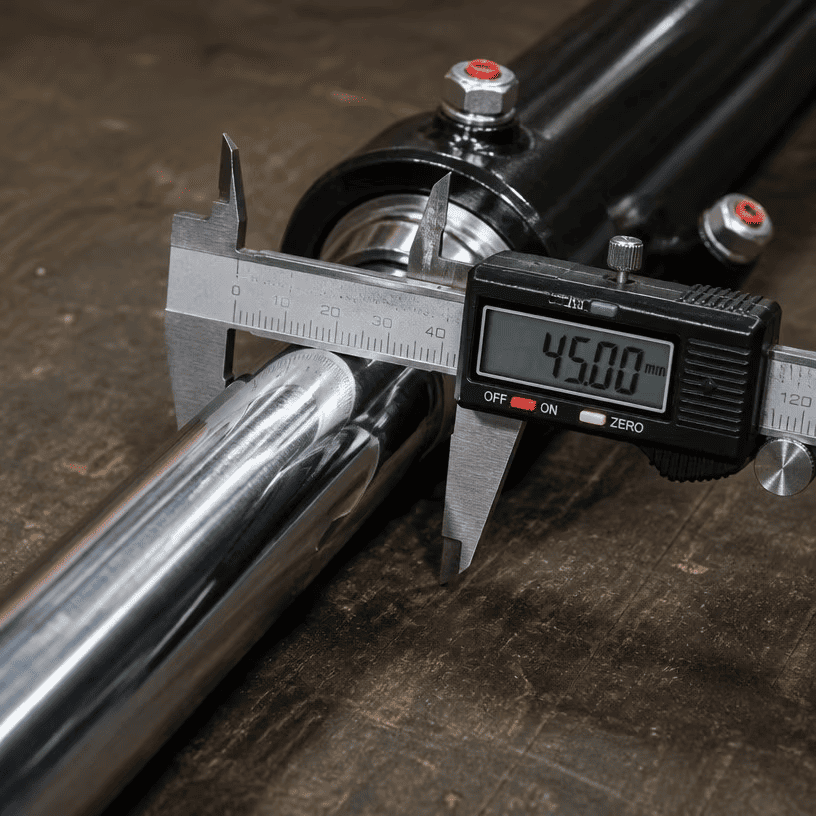

Како да се измери:Калиперирајте ја шипката онаму каде што е чиста - во близина на жлездата, а не на врвот каде што може да се носи. Прво исчистете го. Прашливата прачка е поголема отколку што е.
Проверете дали има абење. Ако шипката покажува тежок резултат, дупчење или истрошен чекор каде што вози печатот, кажете го тоа во вашето барање. Истрошената шипка значи дека машината може да има проблем со погрешно усогласување - новиот цилиндар ќе се истроши на ист начин ако причината не се поправи.
Мозочниот удар е растојанието што го минува прачката, од целосно повлечен до целосно издолжен. Ова е местото каде што се случуваат повеќето грешки при мерењето.
Погрешен начин:Погодување од изложената шипка кога цилиндерот е исклучен од машината.
1. Измерете го цилиндерот целосно повлечен - од крај до крај, игла од центарот до центарот на иглата. Наречете го ова Р.
2. Измерете го цилиндерот целосно издолжен - од крај до крај, игла од центарот до центарот. Наречете го ова Е.
3. Удар = E − R (за стандарден цилиндар, патувањето на шипката е еднакво на разликата во вкупната должина помеѓу издолженото и повлеченото).
Пример: повлечен 24 инчи, продолжен 60 инчи → удар 36 инчи.

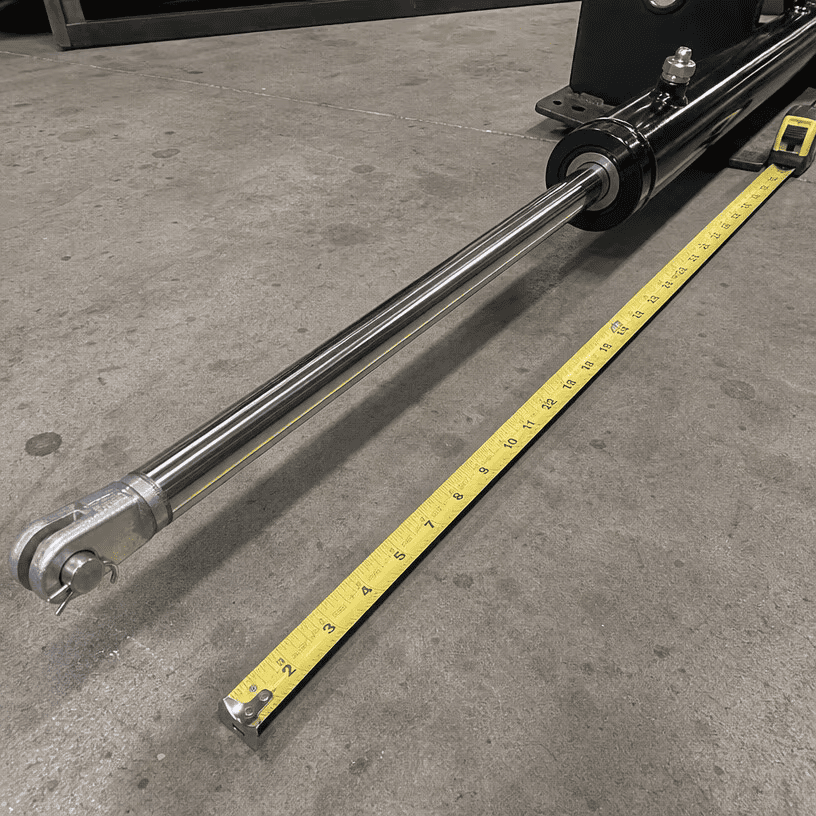

Ако цилиндерот е на машината, можете да го измерите ударот на место: означете ја шипката на жлездата, испружете ја целосно, измерете ја изложената шипка - таа изложена должина е ударот.
Никогаш не мешајте единици. Мерете сè во инчи или сè во милиметри. Цилиндарот цитиран со потег од 36" и удар од 900 mm не е истиот цилиндар.

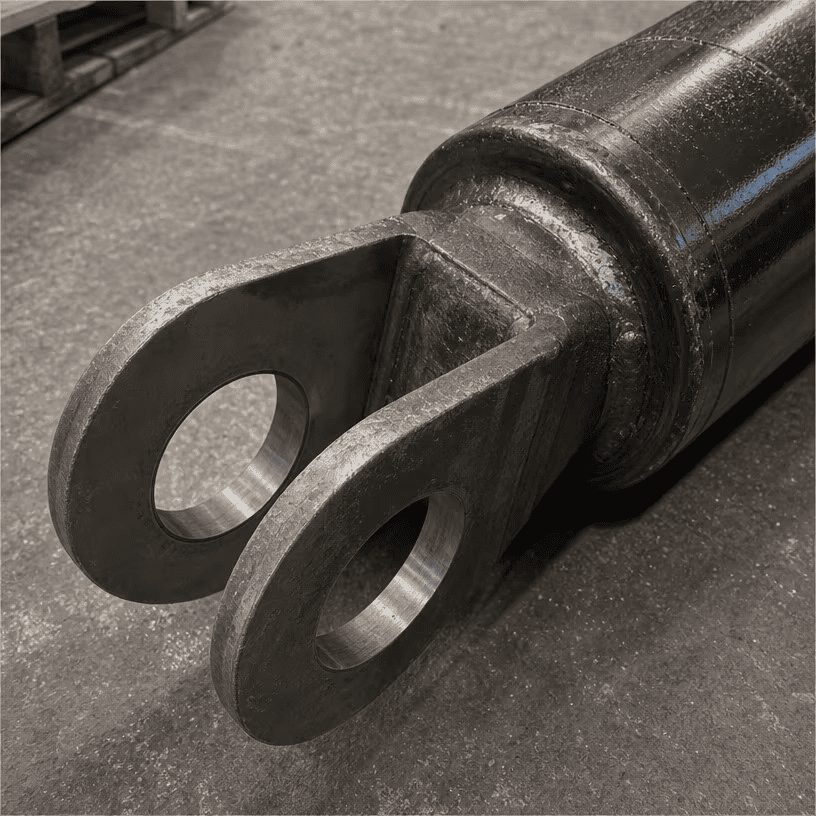

Монтажата е начинот на кој цилиндерот се прицврстува на машината. Ова е вториот најчест извор на погрешни нарачки.
Око со игла (clevis): измерете го дијаметарот на дупката и ширината помеѓу ушите. Забележете го и растојанието од центарот на дупката за иглички до крајот на бурето/шипката - фабриките градат од овие димензии.
Вкрстена цевка: измерете го надворешниот дијаметар на цевката и растојанието помеѓу краевите на цевката.
Прирабница или преграда: забележете ја шемата на дупката за завртките, големината на завртките и дебелината на прирабницата. За шипки, дијаметарот на игличката и положбата на копчето долж цевката.
Најважно: иглата се центрира. Кога давате севкупни должини (повлечени и издолжени), дајте им иглички центар до центар - тоа е димензијата што машината всушност ја гледа. Мерењето на надворешната страна на очите ја додава дебелината на окото на игличката двапати и вашата замена ќе биде предолга.

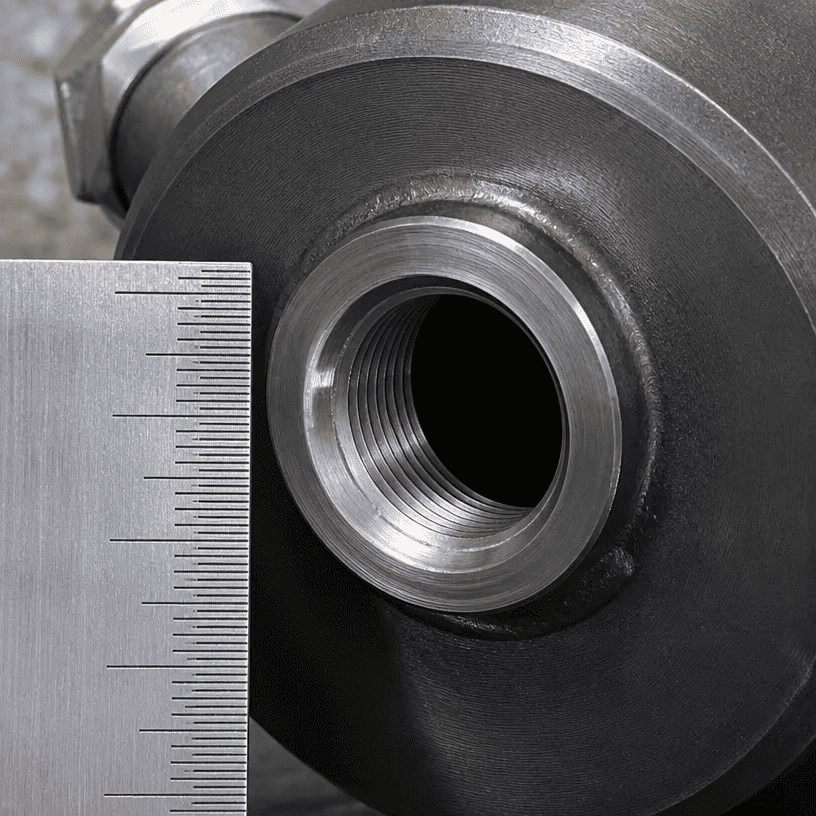

Пристаништата се местата каде што се поврзуваат цревата. Погреши ја темата и ништо не одговара.
Четири заеднички стандарди: SAE (UNF нишки), NPT (заострена цевка), BSP (британска паралела) и метрика.
Како да се измери: Калибарирајте го дијаметарот на портата, а потоа избројте ги нишките над еден инч (за инчи) или 10 mm (за метрички). Споредете
| Нишка | Типична големина на цилиндрите | Белешки |
|---|---|---|
| SAE О-прстен (стил JIC) | #6, #8, #10 | Директно, О-прстен го запечатува лицето |
| NPT | 1/4", 3/8", 1/2" | Заострени, пломби на конците |
| BSPP / BSPT | 1/4", 3/8", 1/2" | Паралелен или заострен британски стандард |
| Метрички | М18×1,5, М22×1,5 | Прави метрички нишки |
Не сте сигурни? ФотографијаРафајте го пристаништето со линијар до него и испратете ја фотографијата. Ние ја идентификуваме нишката од сликата - побрзо и побезбедно од погодување.
1. Погрешно мерење на ударот - погодување наместо мерење на повлечени и продолжени должини.
2. Мерење на вкупната должина до надворешната страна на очите - секогаш користете игла од центарот до центарот на игличката.
3. Мешање инчи и милиметри - еден цилиндар цитиран во два единични системи.
4. Мерење на истрошена прачка — шипката е потенка кај што се истрошила; исчистете го и измерете на крајот на жлездата.
5. Заборавајќи ги дијаметрите на игличките - отворот е во право, дупките за монтирање се погрешни и цилиндерот нема да се закачи.
6. Нема фотографии — фотографијата на цилиндерот, табличката со податоци, монтажата и портите одговараат на половина од прашањата дури и пред да ги испратите броевите.
Пополнете го ова и испратете го со вашето барање:
| Мерење | Вредност | Единица (во / mm) |
|---|---|---|
| Досадно | ||
| Дијаметар на прачка | ||
| Мозочен удар | ||
| Повлечена должина (од центарот на иглата до центарот на иглата) | ||
| Проширена должина (пин од центарот до центарот на иглата) | ||
| Тип на монтажа (игла око / клис / вкрстена цевка / прирабница / бандаж) | ||
| Дијаметар на дупка за игла (ако игла око) | ||
| Нишка на порта (SAE / NPT / BSP / метрика) | ||
| Големина на порта | ||
| Фотографиите се прикачени? (цилиндар, табличка со податоци, монтажа, порти) |
Испратете го работниот лист, плус:
1. Фотографии од цилиндерот — страничен приказ, краеви за монтирање, приклучоци, табличка со податоци
2. Секое печат или број на дел на бурето
3. Машината и моделот, доколку се познати
Ние правиме замени од вашите мерења или го вкрстуваме бројот на делот со нашиот каталог - кој и да ви го добие вистинскиот цилиндар побрзо. Ако нешто во вашите мерења не се собере, нашите инженери ќе прашаат пред да сечеме челик. Не погодуваме.
Jinan Huachen Industrial Co., Ltd. Основана во 1998 година. Jinan, Шандонг, Кина. Три фабрики. 300+ вработени. 25+ инженери. Извоз во над 50 земји. Изградуваме хидраулични цилиндри и единици за напојување - телескопски, шипки, заварени, камиони за отпадоци, депонија приколки и сопствени замени изградени по ваши мерки. ISO 9001:2015. Внатрешно усовршување, третман QPQ и тестирање на притисок.
Дејвид Сонг — Оддел за извоз
- WhatsApp / Телефон: +86 153 7619 8599
- Е-пошта: davidsong@mail.huachen.cc
- веб-страница: http://jnhcic.com/
- Адреса: Зграда А9, меѓународен биолошки град Јинфенг, патот Чунлан бр. 1177, зона за висока технологија, град Џинан, провинција Шандонг, Кина
Испратете го вашиот работен лист и фотографии. Ние одговараме со проверка на опременост и понуда во рок од 24 часа во работните денови.
