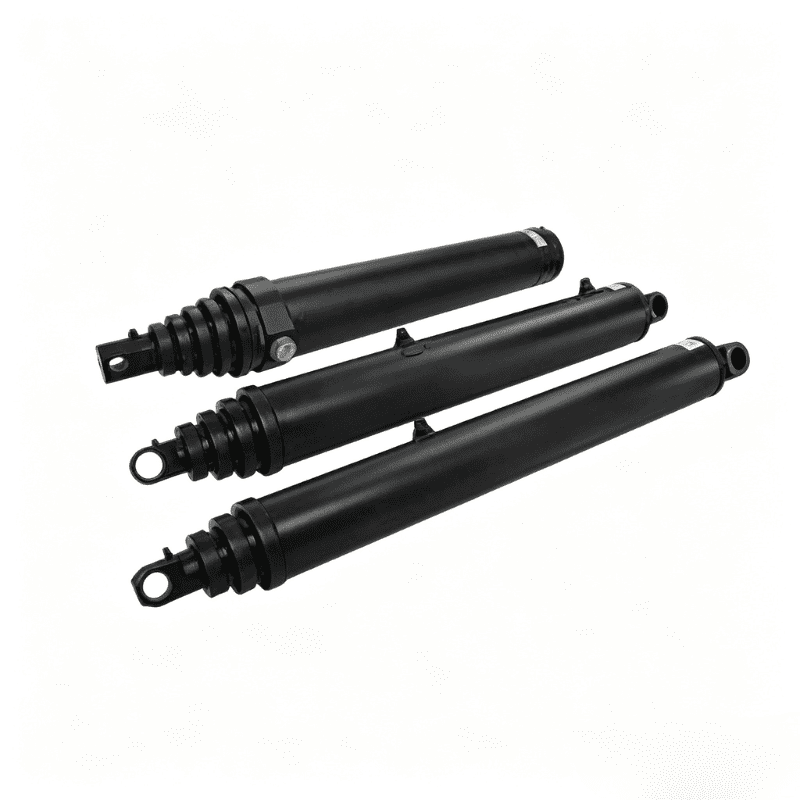

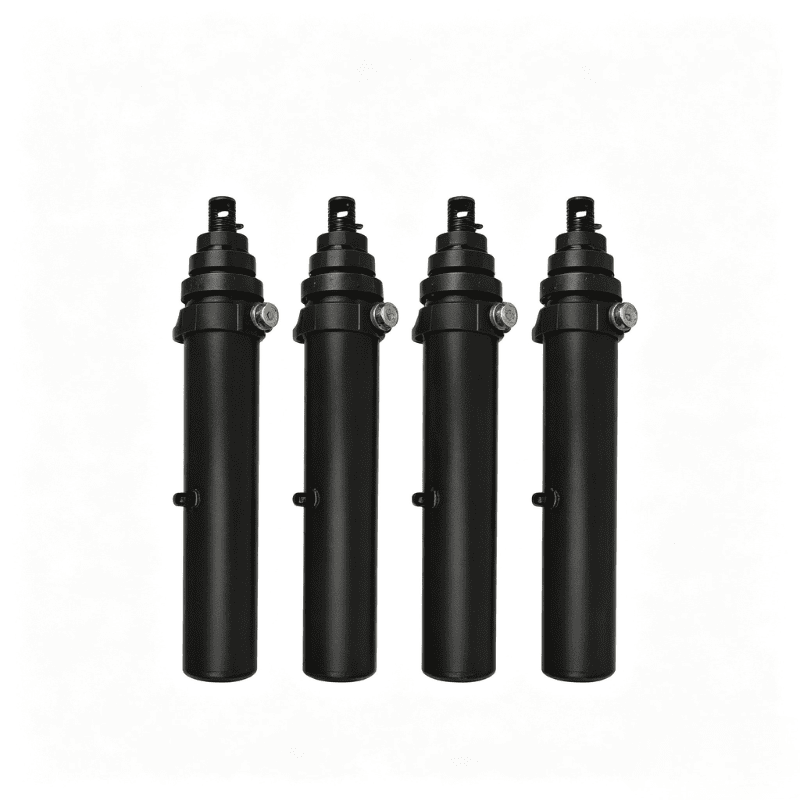

HCIC's 63-4402-104 е цилиндар за навртување со иглички за приколка, со продолжена должина од 108,56 инчи, приклучок за NPTF од 3/4 и сет за заптивки што може да се сервисира.
Hydraulic port:
3/4 NPTFOil volume listed:
1,8 галии пополнување / 7,3 галии се прошириListed weight:
208 фунти63-4402-104 е врвен цилиндар за приколка за монтирање на пинови од серијата 4000. Неговиот формат за монтирање од игла до игла му овозможува на цилиндерот да се поврзе помеѓу две точки за монтирање на машината без да бара посебна поставеност на прирабница или стапало.
Каталогот наведува проширена димензија од 108,56 инчи (2757 мм), затворена димензија од 71,94 инчи (1827 мм) и порта NPTF 3/4. Цилиндерот, исто така, користи дизајн со само-крварење, претходно наполнето V-пакување и подолга должина на лежиштето наменета за поддршка на стабилно работење во распоредот за монтирање прикажан во каталогот.
Оваа статија го опфаќа само моделот 63-4402-104.
| Параметар | 63-4402-104 Спецификација |
|---|---|
| Серија на производи | Серија 4000 |
| Стил на монтирање | Монтирање со пинови |
| Димензија А | 71,94 инчи / 1827 мм |
| Димензија Б | 36,62 инчи / 930 мм |
| Димензија В | 108,56 инчи / 2757 мм |
| Димензија Д | 1,50 инчи / 38 мм |
| Димензија Е | 2,06 инчи / 52 мм |
| Димензија Ф | 2,00 инчи / 51 мм |
| Димензија Г | 7,00 инчи / 178 мм |
| Димензија Ј | 2,06 инчи / 52 мм |
| Димензија К | 19,50 инчи / 495 мм |
| Димензија М | N/A во табелата со каталог |
| Хидраулична порта | 3/4 NPTF |
| Наведен волумен на масло | 1,8 галии пополнување / 7,3 галии се прошири |
| Наведена тежина | 208 фунти |

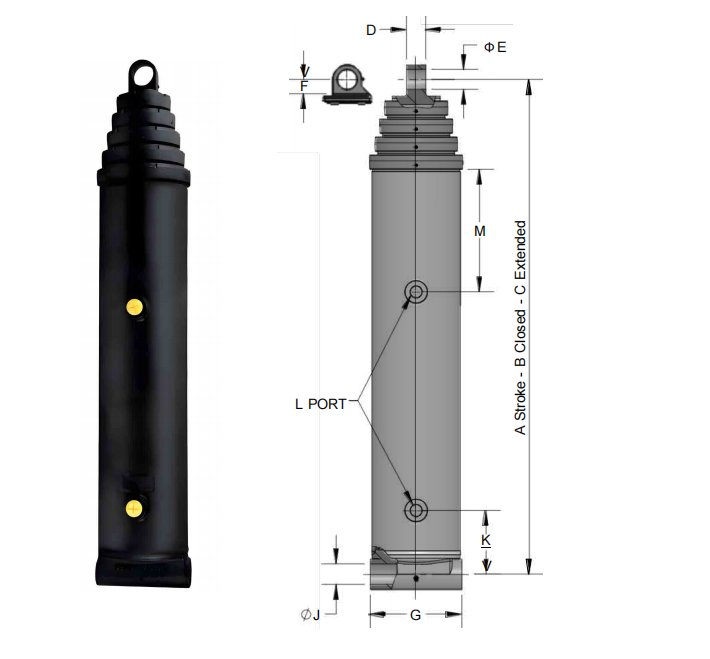

Буквите А до М се однесуваат на димензионалниот цртеж во каталогот HCIC. Потврдете го целосниот цртеж за инсталација, димензиите на пиновите, работниот притисок и барањата за хидраулично коло пред да нарачате.
Хидрауличен цилиндар со иглички е инсталиран помеѓу две точки или точки на навртката. Телото на цилиндерот и врската со крајот на шипката го пренесуваат товарот на машината преку игличките. Овој распоред е вообичаен кога побудувачот мора да го следи движењето на превртеното тело, спојката или друга артикулирана структура.
Соодветноста се одредува со повеќе од затворените и продолжените димензии. Купувачот треба да провери:
- Растојанијата на центарот на пиновите на двата краја
- Дијаметар на пиновите и достапна ширина на лежиштето
- Расчистување и усогласување на Clevis
- Насока на хидраулична порта
- Движење на цревото низ целосен удар
- Механичко растојание околу главата и крајот на шипката
63-4402-104 треба да се избере од одобрениот димензионален цртеж, а не само од вкупната должина.
Каталогот идентификува дизајн со самокрварење. При практична инсталација, ова може да помогне да се намали количината на заробен воздух што останува во цилиндерот за време на пуштањето во работа. Колото на машината сè уште треба да се наполни и исчисти според процедурата на производителот на опремата.
Наведениот аранжман за заптивање користи претходно наполнето V-пакување со самоприспособлив брановиден извор на енергија. Каталогот, исто така, го идентификува пакетот за заптивки со енергија „Z“ како опција. Конечната конфигурација на заптивката треба да се потврди за хидрауличната течност, температурниот опсег и работните услови на апликацијата.
Навртката за глава со навој е наведена како карактеристика за дополнителна цврстина и прилагодување на заптивката на полето. Исто така, обезбедува практичен сервисен интерфејс кога е потребна проверка или прилагодување на заптивките. Секое прилагодување на теренот треба да ја следи одобрената процедура за одржување и не треба да ги замени практиките за изолација на притисок и безбедно расклопување.
Каталогот наведува подолга должина на лежиштето за стабилност. Во инсталацијата со пинови, водството е важно затоа што активирачот следи подвижна структура. Правилното усогласување и правилната состојба на пиновите остануваат неопходни; подолгата должина на лежиштето не го прави цилиндерот погоден за неконтролирано странично оптоварување.
63-4402-104 го претвора хидрауличниот притисок во линеарно движење. Кога маслото ќе влезе во соодветната порта, притисокот делува на областа на клипот и ја придвижува шипката нанадвор или навнатре. Пиновите на крајот на шипката и на капачето го пренесуваат тоа движење на поврзаниот механизам за превртување.
Употребливото движење е дефинирано со затворените и проширените димензии во каталогот. Хидрауличниот вентил, протокот на пумпата, релјефната заштита и геометријата на машината ја одредуваат вистинската брзина и сила достапни во сервисот.
Цилиндерот не треба да се третира како независен уред за подигнување. Нејзиниот избор мора да одговара на хидрауличкото коло и механичката структура на која е прицврстен.
- Монтирање со игла за зглобна хидраулична опрема
- 108,56 инчи / 2757 mm проширена димензија наведена во каталогот
- 3/4 NPTF хидраулична порта
- Дизајн за самокрварење наведен од HCIC
- Однапред наполнето V-пакување со самоприлагодлив брановиден извор на енергија
- Опционално напојувано пакување заптивки „Z“ наведено во каталогот
- Навртка со навој за дополнителна цврстина и прилагодување на заптивката на полето
- Подолга должина на лежиштето за стабилност
- Затворени и проширени димензии достапни и во инчни и во милиметарски единици
Каталогот го става цилиндарот со пинови од серијата 4000 под хидраулични решенија за превртување. 63-4402-104 може да се земе предвид за опрема каде што цилиндерот мора да се монтира помеѓу две иглички и достапниот плик за инсталација одговара на димензиите на каталогот.
Пред да го потврдите поставувањето, прегледајте го целосното движење на машината. Цилиндерот мора да има доволно растојание при целосно повлекување и продолжување, а игличките мора да останат порамнети додека се движи конструкцијата за навртување. Треба да се провери и насочувањето на цревото, така што врската 3/4 NPTF да не биде изложена на извртување или свиткување надвор од границите на производителот на цревото.
Испратете ги следните информации со вашето барање:
1. Тип на машина и функција на цилиндар
2. Постоечки димензии на пин-центар
3. Дијаметар и широчина на пиновите
4. Потребни затворени и продолжени должини
5. Работен притисок и проток на пумпата
6. Хидраулична течност и работна температура
7. Ориентација на пристаништето и насочување на цревото
8. Потребна опција за заптивки
9. Количина и дестинација за испорака
10. Постоен цртеж на цилиндри или јасни фотографии
Цртежот е особено важен кога цилиндерот за замена мора да одговара на постоечки механизам за превртување.
HCIC произведува хидраулични цилиндри и хидраулични единици за напојување за индустриски апликации. Официјалната веб-страница на компанијата претставува стандардни, наменски и сопствени хидраулични решенија.
За замена или барање за OEM, испратете го цртежот на машината и целосните димензии на цилиндарот. HCIC може да ги прегледа барањата за монтирање пред да ја потврди конечната спецификација.
За моделот 63-4402-104, испратете го постоечкиот цртеж на цилиндарот, димензиите на пиновите, работните услови и потребната количина до HCIC за технички преглед.
