Прегледајте ги димензиите на хидрауличниот цилиндар од 53-4592-72 пинови до пинови, ударот од 71,94 инчи, портата NPTF од 3/4 инчи и тежината на каталогот од 155 lb за планирање за замена на OEM.
Stroke:
1.827 ммClosed length:
930 ммExtended length:
2757 ммPort:

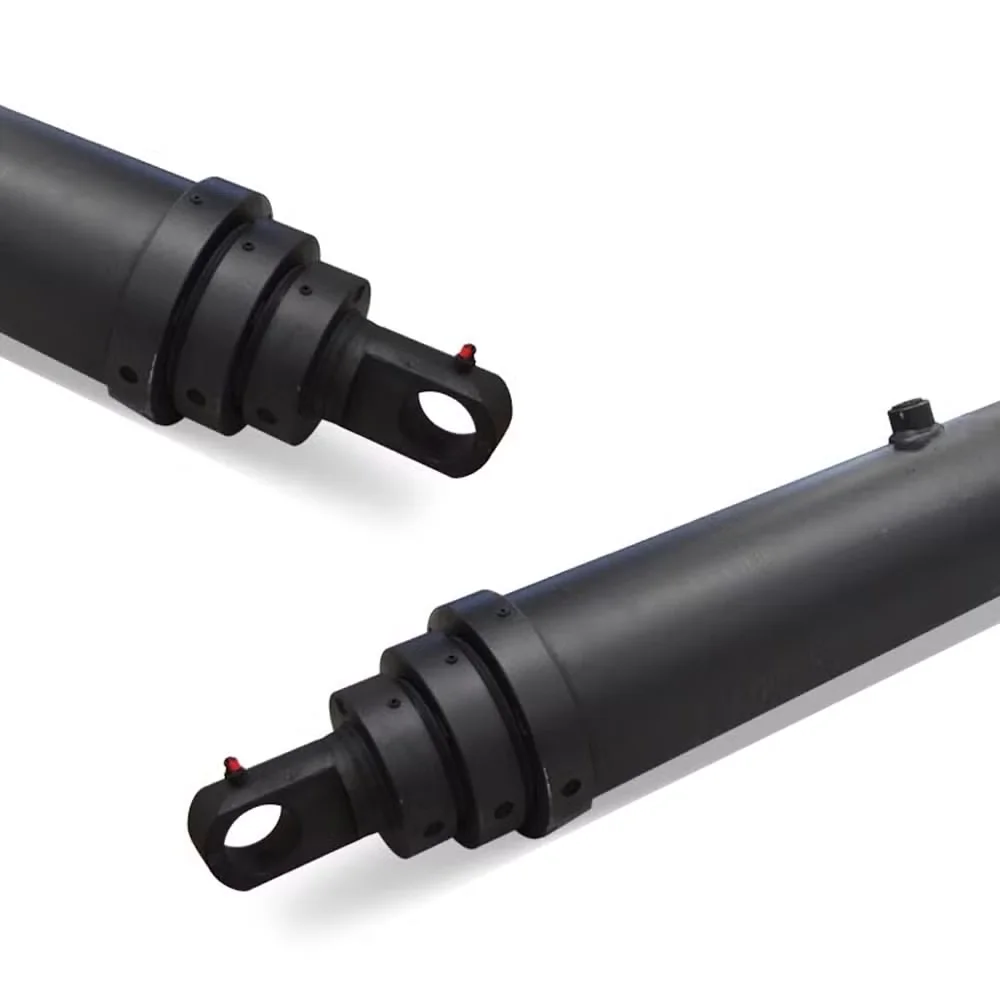

3/4 во NPTFХидрауличниот цилиндар 53-4592-72 од пинови до пинови е модел од серијата 4000 наведен во каталогот HCIC-2026. Неговата главна вредност за замена или OEM проект е димензионална: каталогот ги идентификува ударот, затворените и продолжените должини, геометријата на монтирање, портот, волуменот на маслото и тежината во еден ред производ.
Овој тип на цилиндри не се избира само со удар. Центрите на пиновите, ушите за монтирање, околниот простор, хидрауличното поврзување и достапниот сервисен простор, сите треба да одговараат на машината. За купувачот кој заменува постоечка единица, најсигурната почетна точка е тековниот цртеж на цилиндарот или комплетен сет на теренски мерења.
| Ставка | Вредност на инчи | Метричка вредност |
|---|---|---|
| Модел | 53-4592-72 | 53-4592-72 |
| Серии | Серија 4000 | Серија 4000 |
| Мозочен удар, А | 71,94 инчи | 1.827 мм |
| Затворена должина, Б | 36,62 инчи | 930 мм |
| Продолжена должина, В | 108,56 инчи | 2.757 мм |
| Димензија Д | 1,50 инчи | 38 мм |
| Димензија Е | 2,06 инчи | 52 мм |
| Димензија Ф | 2.00 инчи | 51 мм |
| Димензија Г | 7.00 инчи | 178 мм |
| Димензија Ј | 2,06 инчи | 52 мм |
| Димензија К | 19,50 инчи | 495 мм |
| Пристаниште | 3/4 во NPTF | 3/4 во NPTF |
Страницата со каталог не дава универзален рејтинг на притисок, оценка за оптоварување или гаранција за изведба специфична за машината за овој модел. Тие барања мора да бидат потврдени за вистинската опрема.

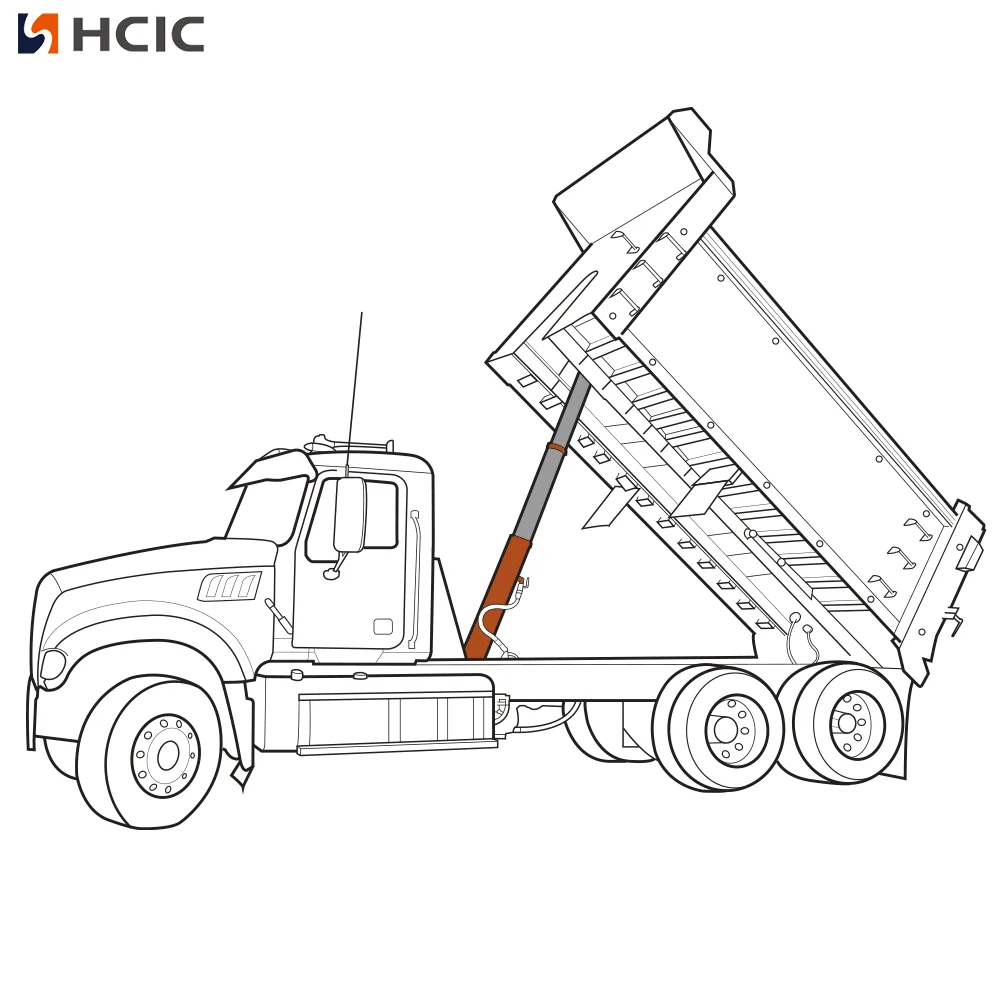

Цилиндарот од игла до игла го пренесува движењето низ две точки за монтирање. Едниот крај се поврзува со фиксна заграда, а другиот се поврзува со подвижната структура. Како што маслото ја менува должината на цилиндерот, растојанието помеѓу двете иглички се менува и машината се движи низ дизајнираниот лак.
Тоа ги прави важни продолжените и затворените должини. Редот 53-4592-72 наведува затворени 36,62 инчи и продолжени 108,56 инчи. Разликата е во референцата за потези на каталогот, но на машината сè уште и треба доволно простор за цилиндерот, иглите, заградите, цревата и комплетната патека на патување на структурата.
Димензиите D, E, F, G, J и K исто така се важни при замена. Тие можат да ја контролираат врската помеѓу телото на цилиндерот, хардверот за монтирање, локацијата на пиновите и обвивката за поврзување. Цилиндерот што има правилен удар, но погрешна геометрија на монтирање може да создаде скап проблем со инсталацијата.
Измерете ги инсталираните центри за пинови во затворената и продолжената положба на машината. Проверете го дијаметарот на игличката, ширината на држачот, растојанието помеѓу ушите, состојбата на черупката и насоката во која товарот влегува во спојницата. Не присилувајте замена во држач што е дизајниран за различен плик за монтирање.
Поместете ја машината низ нејзиниот целосен механички опсег со безбедно изолирано хидрауличко коло според процедурата на локацијата. Побарајте пречки помеѓу телото на цилиндерот, шипката, држачите, штитниците, цревата и блиската структура. Продолжената должина е само еден дел од оваа проверка.
Каталогот наведува 3/4 во NPTF порта. Одговарајте на стандардот за монтирање и методот на запечатување што го користи машината. Оставете доволно должина на цревото за целосно движење од игла до игла, притоа спречувајќи триење, остри свиоци и контакт со подвижна челична работа.
Во каталогот се наведени 1,3 галони волумен на масло за полнење и 4,0 галони продолжен волумен на масло. Овие вредности се корисни за планирање, но целосниот систем вклучува и волумен на цревото, волумен на вентилот, ниво на резервоар и работна позиција на машината. Потврдете го работното ниво на масло пред пуштање во работа.
53-4592-72 може да се прегледа за OEM опрема или проекти за замена на кои им е потребен дефиниран хидрауличен цилиндар од игла до игла со каталошки потег од 71,94 инчи. Тоа е особено важно кога купувачот има цртеж или постоечки цилиндар за мерење и има потреба од совпаѓање на димензиите наместо генеричка препорака за цилиндар.
HCIC треба да ги добие оптоварувањето на апликацијата, работниот притисок, аголот на движење, фреквенцијата на циклусот и фотографиите од инсталацијата пред конечната техничка одлука. Тие детали не се заменуваат со каталошкиот ред.
Хидрауличниот цилиндар 53-4592-72 од игла до игла е димензионален производ за проекти каде што цилиндерот мора да поврзе две точки на машината преку дефиниран удар од 71,94 инчи. Неговата затворена должина од 36,62 инчи, проширена должина од 108,56 инчи, 3/4 во NPTF приклучокот, вредност за полнење од 1,3 галон, проширена вредност од 4,0 галони и тежина на каталогот од 155 фунти обезбедуваат јасна почетна точка за преглед на OEM или замена.
Испратете ги мерењата во центарот на пиновите, деталите за заградата, хидрауличните податоци и цртежите на машината до HCIC пред да нарачате. Ова е практичен начин да се потврди дали моделот одговара на целосниот механизам.
HCIC, исто така познат како Jinan Huachen Industrial Co., Ltd., снабдува хидраулични цилиндри, хидраулични единици за напојување и сродни компоненти за возила, ракување со отпад, градежна и индустриска опрема. Соодветноста на производот треба да се потврди во однос на комплетниот дизајн на машината и применливите безбедносни барања.
