Прегледајте ги димензиите на каталогот на моќната дигалка за депониски приколки Модел 621 и проверете го просторот на рамката на приколката, геометријата на монтирањето, просторот на каросеријата и пристапот до сервисирање пред да нарачате.
Моделот 621 енергетски дигалки за депониски приколки е наведен во испорачаниот каталог на American Power дигалки за апликации во системот за подигање приколки. За производителот OEM или купувачот за замена, важен прв чекор е димензионалното поставување: дигалката мора да работи со рамката на приколката, движењето на телото на депонијата, точките за монтирање и хидрауличниот распоред.

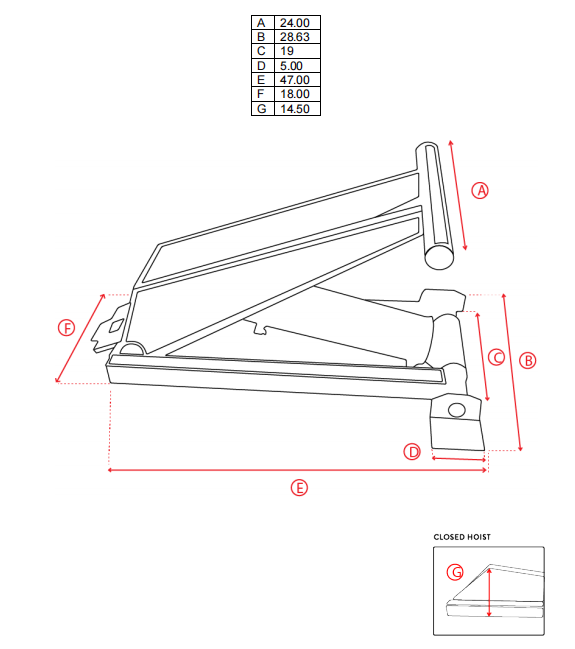

Страницата за Модел 621 дава седум димензионални референци, од А до Г. Овие мерења обезбедуваат практична почетна точка за преглед на цртежот на приколката пред да се одобрат конечниот држач, иглата и деталите за арматурата.
| Параметар | Вредност на каталогот |
|---|---|
| Модел | 621 |
| Категорија на производи | Моќен дигалка |
| Димензија А | 24.00 часот |
| Димензија Б | 28,63 инчи |
| Димензија В | 19.00 часот |
| Димензија Д | 5.00 инчи |
| Димензија Е | 47,00 инчи |
| Димензија Ф | 18.00 часот |
| Димензија Г | 14,50 инчи |
Вредностите погоре се транскрибирани од страницата Модел 621 во доставениот каталог. Потврдете го најновиот технички цртеж на вистинската приколка пред одобрување за производство или замена.
Дигалката за приколка работи низ променлив механички агол. Расположливиот простор под затвореното тело за депонија може да се промени кога телото почнува да се крева. Напречните членови на рамката, држачите, хидрауличните црева и долната страна на телото мора да останат јасни во текот на движењето.
Поради оваа причина, моќниот дигалка Модел 621 треба да се оценува како дел од целосниот систем за подигнување наместо да биде избран само според бројот на моделот. Структурата на приколката, положбата на задната шарка, распоредот за монтирање и хидрауличкото коло влијаат на финалната инсталација.
Започнете со димензии A, B и C кога го споредувате дигалката со расположливиот простор помеѓу рамката и телото на отпадот. Измерете ја затворената положба, а потоа прегледајте ја патеката за движење на телото за време на циклусот на кревање.
Статичката проверка на клиренсот може да не открие контакт што се јавува кога телото се ротира. Димензионираниот цртеж или означените фотографии за инсталација се покорисни од едно мерење земено од затворената приколка.
Димензиите D, F и G му помагаат на купувачот да разговара за потпорните плочи, позициите на игличките и зајакнувањето на рамката. Тие не треба да се третираат како комплетен цртеж со заграда. Вистинскиот дизајн на монтирање мора да ги земе предвид оптоварувањата на реакцијата, усогласувањето на пиновите, распоредот на заварот и структурата што ја прима силата на кревање.
На аранжманот за поддршка, исто така, му треба доволно пристап за проверка, насочување на цревото и идна сервисна работа. Тесна инсталација не е автоматски добра инсталација ако рутинскиот пристап е блокиран.
Димензијата Е е наведена како 47,00 инчи за моделот 621. Споредете ја оваа вредност со достапната должина на инсталацијата, положбата на затворено тело и локацијата на блиските попречни членови или опрема.
Целокупниот аранжман исто така треба да остави простор за хидраулични врски и визуелна инспекција. Конечното одобрување треба да се заснова на најновиот цртеж и целосниот плик за движење.
Моделот 621 моќен дигалка за депониски приколки е релевантен за проектите на системот за подигнување каде што се потребни дефинирани каталошки модел и димензионална референца. Може да се прегледа за изработка на OEM приколки, замена и редизајн на системот кога ќе се потврдат механичките и хидрауличните барања.
Доставената страница Модел 621 ги наведува димензиите, но не дава потврден капацитет, вредност на работен притисок, бројка на работниот век или сертификација за овој модел. Овие детали мора да бидат потврдени за вистинскиот проект и не треба да се заклучуваат од бројот на моделот.
За преглед на OEM или замена, испратете:
Оваа информација му помага на HCIC да ја процени поставеноста без да претпоставува скриени структурни или хидраулични детали.
Тоа е енергетско дигалка наведено во каталог што се разгледува овде за апликации во системот за подигање на приколки за отпад. Конечната соодветност зависи од структурата на приколката, распоредот на монтирањето и хидрауличниот систем.
Во каталогот се наведени A на 24,00 инчи, B на 28,63 инчи, C на 19,00 инчи, D на 5,00 инчи, E на 47,00 инчи, F на 18,00 инчи и G на 14,50 инчи.
| Параметар | Вредност на каталогот |
|---|---|
| Модел | 621 |
| Категорија на производи | Моќен дигалка |
| Димензија А | 24.00 часот |
| Димензија Б | 28,63 инчи |
| Димензија В | 19.00 часот |
| Димензија Д | 5.00 инчи |
| Димензија Е | 47,00 инчи |
| Димензија Ф | 18.00 часот |
| Димензија Г | 14,50 инчи |
Не е прикажана потврдена вредност на капацитетот на испорачаната страница Модел 621. Капацитетот мора да се прегледа во однос на целосниот дизајн на приколката и барањата на проектот.
Не автоматски. Точките за монтирање, центрите за иглички, клиренсот, движењето на телото, хидрауличните врски и јачината на рамката мора да се проверат пред да се донесе одлука за замена.
Димензијата Е е наведена како 47,00 инчи. Треба да се спореди со достапната должина на инсталацијата, положбата на затворено тело, сервисниот пристап и блиските членови на рамката.
Испратете ја референцата за моделот, деталите за приколката, измерениот простор за инсталација, локациите на шарките и игличките, фотографиите или цртежите, постоечките хидраулични информации и потребната низа на подигање.
За точна понуда, испратете го цртежот на приколката, мерењата на монтирањето и достапните хидраулични информации до HCIC. Конечната одлука треба да го користи најновиот цртеж и комплетниот аранжман за подигнување.
Jinan Huachen Industrial Co., Ltd. (HCIC) развива и произведува хидраулични цилиндри и енергетски единици за возила и индустриски апликации. За проект Модел 621, HCIC може да ги прегледа достапните информации за инсталација и да ги идентификува техничките детали потребни за понуда за OEM или замена.
Побарајте преглед на електричниот дигалка за модел 621:
