L-HYC00905 е лизгачки цилиндар на заден натоварувач за камиони за ѓубре со отвор од 5,5 инчи, шипка од 2,5 инчи и 37-инчен удар за апликации со лизгачки панели.
Bore:
5,5 инчиRod:
2,5 инчиStroke:
37 инчиЛизгачкиот цилиндар на камион за ѓубре со заден натоварувач има поинаква работа од цилиндерот на предниот натоварувач. Работи во внатрешноста на телото, поместувајќи го лизгачкиот панел низ циклусот на вчитување и пренос. Тоа значи дека достапниот простор за инсталација, патеката на ударот и точките за поврзување се исто толку важни како и класата на сила на цилиндерот.
HCIC го наведува L-HYC00905 како L-лизгачки цилиндар за апликации за камиони за ѓубре на задниот дел. Каталогот му дава отвор од 5,5 инчи, прачка од 2,5 инчи и удар од 37 инчи.
| Параметар | Вредност на каталогот |
|---|---|
| Модел | L-HYC00905 |
| Апликација | L Лизгачки цилиндар |
| Досадно | 5,5 инчи |
| Род | 2,5 инчи |
| Мозочен удар | 37 инчи |
Извор: HCIC-2026 каталог, PDF-датотека страница 11, печатен каталог страница 19. Информациите за производот за заден натоварувач на HCIC го наведуваат и L-HYC00905 со исти вредности на отворот, шипката и ударот.
Панелот за лизгање не се движи едноставно во права линија без отпор. Цилиндерот работи во телото на задниот дел од натоварувачот, каде спакуваниот материјал, триењето на водичот и променливите услови на оптоварување влијаат на движењето. Ако ударот е премногу краток, панелот може да не го заврши планираното патување. Ако положбата за монтирање е погрешна, цилиндерот може да достигне неповолен агол или да ја изгуби корисната механичка предност.
Отворот од 5,5 инчи и ударот од 37 инчи го опишуваат самиот цилиндар. Тие сами не докажуваат дека ќе одговара на секое тело на заден натоварувач. Сè уште треба да се проверат водилката за лизгање, растојанието со пиновите, повлечената должина, положбата на портот и хидрауличкото контролно коло.
Ова е практичната разлика помеѓу каталог натпревар и потврдена замена.
Овој модел е релевантен за купувачите кои работат со:
Посебно е корисно кога купувачот веќе има референца на цилиндарот L и сака да ги потврди димензиите на цилиндерот пред да направи нарачка за замена.
За преглед на лизгачот на цилиндрите на задниот натоварувач, испратете го следново доколку е достапно:
Фотографијата од цилиндерот инсталиран во внатрешноста на телото е често покорисна отколку само барел одблиску. Го покажува вистинскиот агол на монтирање, расположливиот клиренс и односот помеѓу цилиндерот и лизгачката плоча.

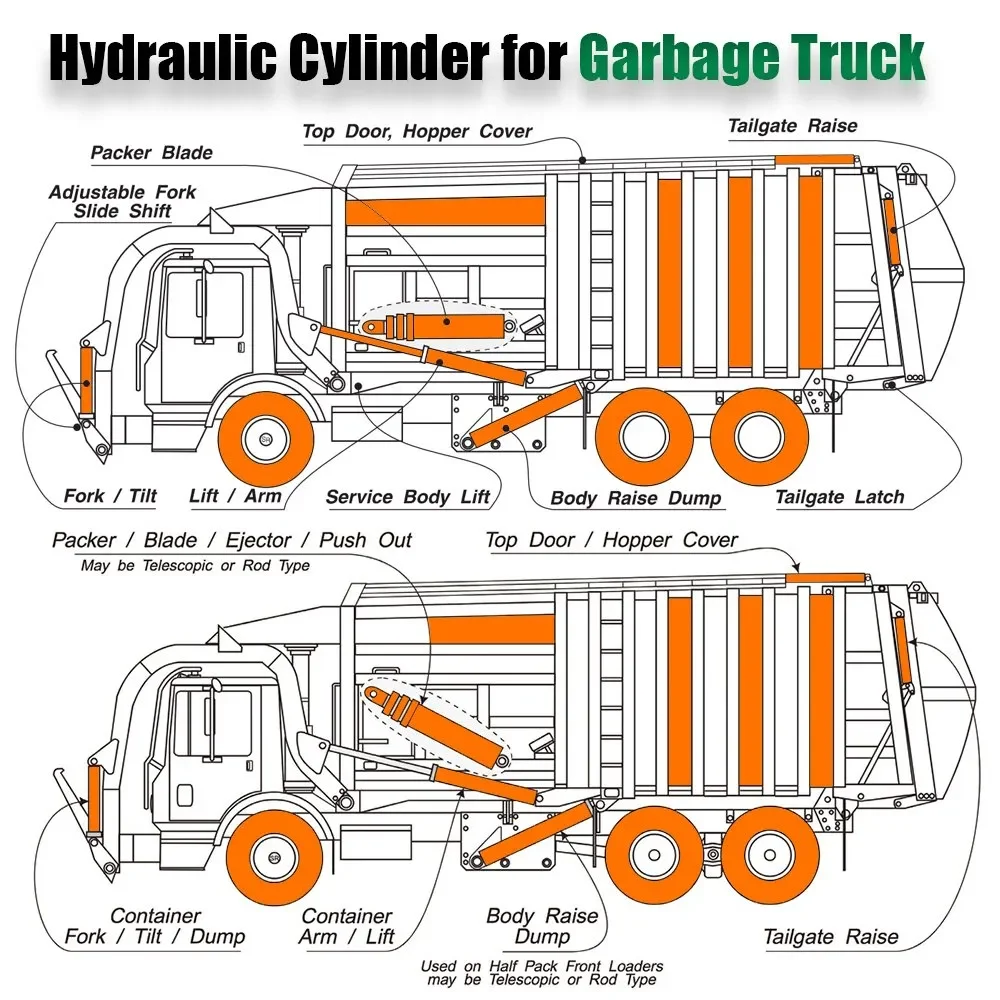

Информациите за цилиндрите за задниот дел на HCIC ги опфаќаат апликациите за лизгање, бришење и пакување. За L-HYC00905, првиот преглед треба да остане фокусиран на конфигурацијата на цилиндерот L, наместо да ги меша спецификациите од другите механизми на заден натоварувач.
Ако оригиналниот модел повеќе не е достапен, замената треба да се провери од целосните податоци за инсталација. Досадата и ударот се само почетна точка. Геометријата на поврзувањето и работниот простор одредуваат дали цилиндерот може да го изврши истото движење во каросеријата на камионот.
Каталогот HCIC го идентификува како цилиндар L-лизгачки за апликација за камион за ѓубре со заден натоварувач.
Каталогот наведува отвор од 5,5 инчи, прачка од 2,5 инчи и удар од 37 инчи.
Не автоматски. Точките за монтирање, повлечената должина, распоредот на портите, работниот притисок и геометријата на лизгачот исто така треба да се совпаѓаат.
Тие работат со различни механизми во телото на заден натоварувач. Лизгачки цилиндар го поместува механизмот за лизгање; цилиндар за пакување управува со механизмот за пакување. Нивните димензии и барањата за монтирање не треба да се претпоставуваат дека се заменливи.
Прилагодениот преглед може да се заснова на цртеж, примерок, референца за OEM или целосни димензионални информации. Конечната конфигурација треба да се потврди пред производството.
