Дигалка со ножици HC-416 за подигање на приколки за ѓубре со отвор од 5 инчи, удар од 16 инчи, опсег на капацитет на каталог од 5–11,4 тони и приближна тежина од 229 lb.

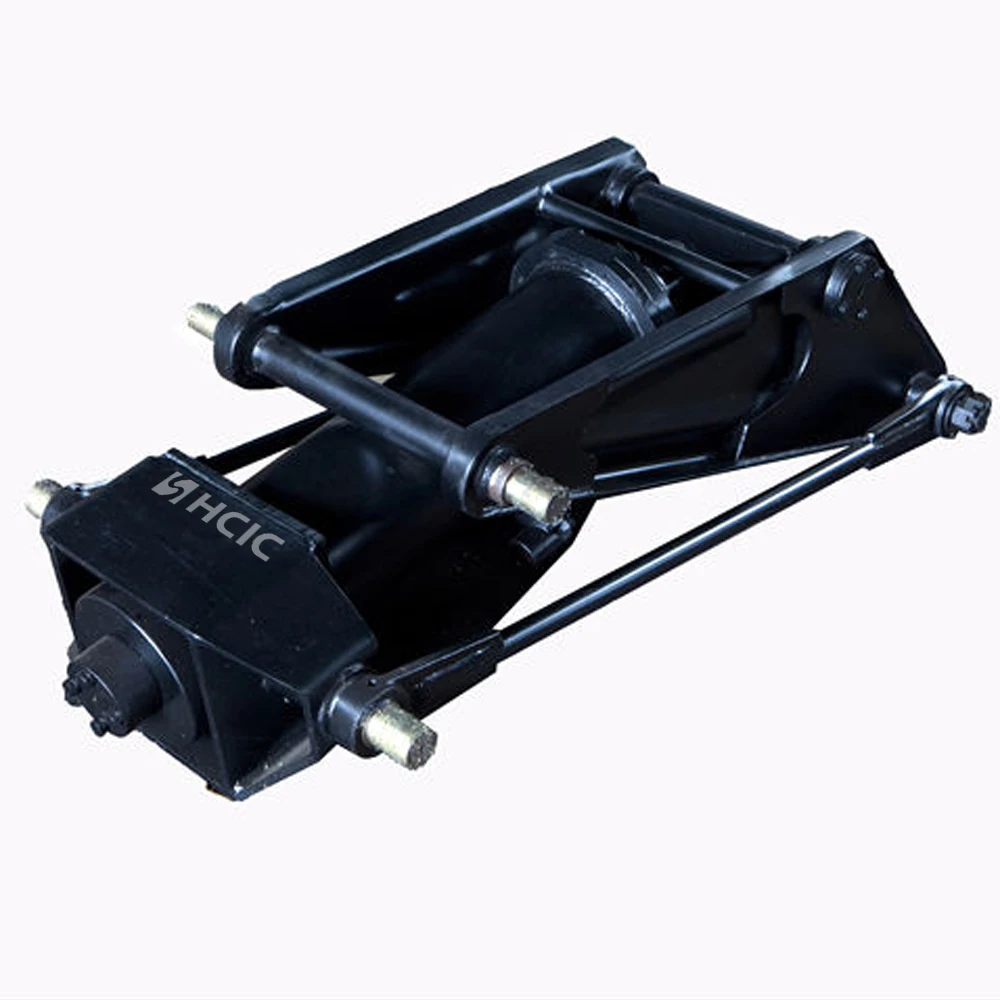

HC-416 е дигалка со ножици наведена во каталогот HCIC-2026 за системи за подигнување на депонија-приколки. Комбинира хидрауличен цилиндар со механизам за ножици, рамка и монтажни компоненти за да го претвори движењето на цилиндарот во контролирано подигање на телото на отпадот.
Овој модел е практична почетна точка за производителите на приколки и купувачите за замена на кои им е потребна компактна хидраулична дигалка за приколка со депонија со дефинирана димензионална обвивка. Конечната соодветност сè уште зависи од рамката на приколката, тежината на телото, положбата на шарката, потребниот агол на фрлање и хидрауличкото коло.
| Параметар | Вредност на каталогот |
|---|---|
| Модел | HC-416 |
| Тип на производ | Дигалка со ножици за депонија приколка |
| Должина на телото | 40,4 инчи |
| Досадно | 5 инчи |
| Мозочен удар | 16 инчи |
| Род | 2 во |
| Висина на монтирање | 4,97 инчи |
| Опсег на капацитет на каталогот | 5–11,4 тони |
| Приближна тежина | 229 фунти |
Вредностите погоре се транскрибирани од табелата за дигалка со ножици за приколка за отпадоци во доставениот каталог HCIC-2026, PDF страница 15. Опсегот на капацитет е референца на каталогот за преглед на апликацијата, а не универзален рејтинг за носивост за секој дизајн на приколка.
Директниот хидрауличен цилиндар не секогаш ја обезбедува најдобрата геометрија на подигање за рамката на приколката. Механизмот со ножици ја менува врската помеѓу движењето на цилиндерот и движењето на телото, помагајќи му на системот за подигање да работи во дефинираниот простор за инсталација.
HC-416 е релевантен кога на градител му треба пакет дигалка со 5 инчи и 16 инчи за приколка во опсегот на примена на каталогот од 5–11,4 тони. Дигалката треба да се прегледа како дел од целосниот систем за подигнување наместо да се избира само од отворот на цилиндерот.
Геометријата на ножиците, позициите на вртењето и шарката на телото одредуваат колку сила допира до телото на отпадот во различни точки на подигањето. Приколката што лесно се крева може да бара различна сила и агол во близина на врвот на циклусот на отпад. Затоа цртежите на рамката и проверките на движење се важни пред одобрување на производството.
Каталогот наведува должина на телото од 40,4 инчи и висина на монтирање од 4,97 инчи за HC-416. Споредете ги овие вредности со рамката на приколката, попречните членови и расположливиот простор под телото на отпадот. Исто така, проверете го клиренсот додека телото се движи од затворената положба до потребниот агол на фрлање.
Отворот од 5 инчи, ударот од 16 инчи и шипката од 2 инчи ги опишуваат податоците за главниот цилиндар, но тие сами по себе не го дефинираат целосниот резултат на кревање. Рацете за ножици, стожерните иглички, шарката на телото и држачите за монтирање влијаат на вистинската патека на силата.
Дигалката мора да се монтира чесно. Затегнатите или погрешно поставените столпчиња може да создадат отпор што хидрауличкото коло не може да го поправи. Пред тестирањето, потврдете дека игличките се поставени, држачите се правилно поддржани и краците на ножиците можат да се движат низ наменетиот лак.

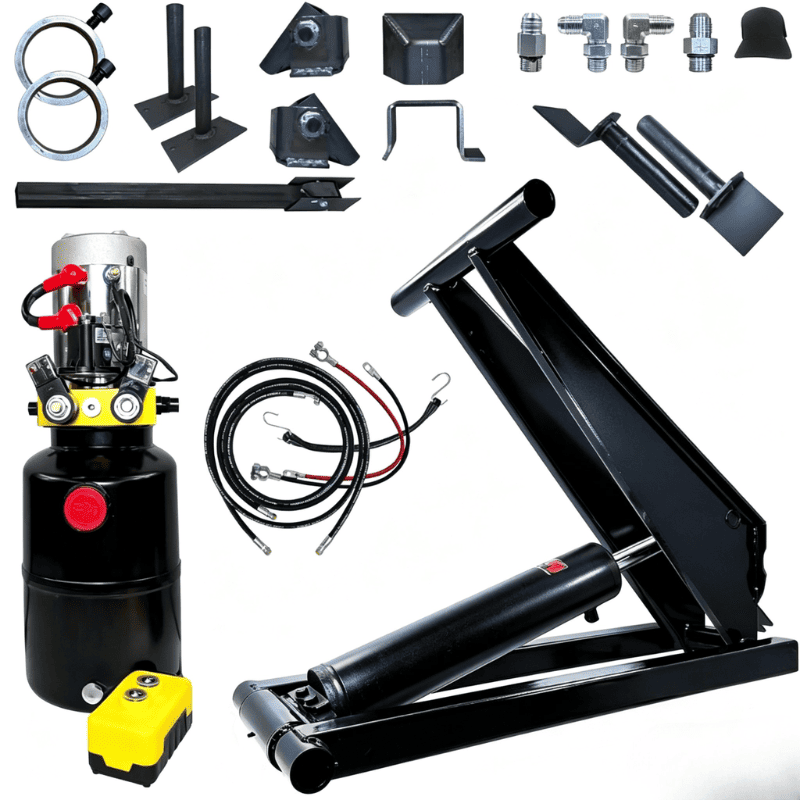

Каталогот ги опишува комплетите за дигалки со ножици со пумпа, челичен резервоар, црево, фитинзи, вентил за контрола на оптоварувањето, комплет за потпирачи и кабли за батерии. Точната конфигурација на комплетот треба да се потврди за проектот. Пумпата, релјефната заштита, цревата и контролниот вентил мора да одговараат на работните барања на цилиндерот и на приколката.
Функцијата за контрола на оптоварувањето е важна во системот за депонија-приколка бидејќи телото не смее да паѓа неконтролирано ако се променат условите за притисок или црево. Дизајнерот на опремата треба да го прегледа вистинското уредување на вентилите и упатствата за инсталација пред да го пушти во употреба.
HC-416 може да се земе предвид за изработка на OEM депониски приколки, работа за замена на возниот парк и надградба на приколката каде што расположливиот простор на рамката и барањата за подигање одговараат на неговите каталошки податоци.
Вообичаените дискусии за проектот вклучуваат депониски приколки со една оска или тандем-оски, комунални приколки, земјоделски приколки и приколки за лесна конструкција. Точниот избор зависи од вистинската тежина на телото, носивоста, геометријата на шарките, саканиот агол на фрлање и работната средина.
Не користете опсег од 5–11,4 тони како самостојно одобрение. Товарот, структурата на телото и распределбата на товарот може да ги променат силите во системот за подигнување. Треба да се заврши технички преглед пред да се замени друга дигалка со HC-416.
За понуда или преглед на замена за дигалки за ножици HC-416, испратете:
Овие детали овозможуваат дигалката, цилиндарот и единицата за хидраулика да се прегледаат како еден систем.
HC-416 им дава на производителите на приколки за ѓубре дефиниран модел на дигалка со ножици за оценка: должина на телото од 40,4 инчи, отвор од 5 инчи, удар од 16 инчи, висина на монтирање од 4,97 инчи и опсег на капацитет од каталог од 5–11,4 тони.
Испратете го распоредот на приколката, барањата за подигање и хидрауличните податоци до HCIC за преглед специфичен за проектот пред да нарачате
