Опис на производот

6TG-E130x1947 е телескопски хидрауличен цилиндар со шест степени под каросеријата за депониски приколки. Има удар од 1.947 mm, наведен работен волумен од 14 L, максимален работен притисок од 180 бари и опсег на капацитет на превртување од 11-18 тони. Неговите каталошки димензии вклучуваат A 543 mm, B 216 mm, C 327 mm, D 132 mm и E 92 mm, со наведена маса од 53 kg.

Цилиндерот припаѓа на асортиманот на долниот дел на каросеријата на HCIC за лесна депониска опрема, вклучително и апликации за странични и тринасочни депониски приколки. Конечната инсталација сепак мора да се провери според рамката на приколката, геометријата на шарката, патеката на оптоварување, колото за масло и достапниот простор за монтирање.

telescopic hydraulic cylinders

I. Што е дизајниран да прави 6TG-E130x1947

Телескопскиот цилиндар на долниот дел од каросеријата користи неколку вгнездени фази за да создаде долг работен удар додека го одржува повлеченото пакување пократко од еден долг цилиндар. Тој распоред е корисен каде што цилиндерот мора да се вклопи под телото на отпадот и сепак да обезбеди доволно движење за превртување.

Телескопскиот хидрауличен цилиндар 6TG-E130x1947 под телото користи шест фази. Како што хидрауличкото масло влегува во цилиндерот, фазите се протегаат во низа за да се произведе движење на подигнување. За време на повлекувањето, фазите се враќаат во вгнездениот склоп. Вистинската низа и однесувањето на оптоварувањето зависат од дизајнот на цилиндерот, снабдувањето со масло, геометријата на монтирањето и структурата на приколката.

Ова не е универзална замена базирана само на должината на ударот. Димензиите на затворената инсталација, распоредот на игличките или очите, аголот на превртување, тежината на телото и точките за монтирање на шасијата мора да се проверат пред замена.

II. Спецификација на каталог за 6TG-E130x1947

telescopic hydraulic cylinders

Ставка	Спецификација на каталогот
Модел	6TG-E130x1947
Тип на производ	Телескопски хидрауличен цилиндар под каросеријата
Број на фази	6
Мозочен удар	1.947 мм
Наведена бројка за проширување	53
Работен волумен	14 Л
Маса	53 кг
Максимален работен притисок	180 бари
Опсег на капацитет за превртување	11-18 тони
Димензија А	543 мм
Димензија Б	216 мм
Димензија В	327 мм
Димензија Д	132 мм
Димензија Е	92 мм

Во каталогот е наведен и опсегот на долниот дел од каросеријата со верзии на топчиња и очи, држачи и потпори за монтирање и неколку опции за приклучоци. Точната конфигурација за поврзување и монтирање за понуда треба да се потврди во однос на потребниот цртеж и распоред на приколката.

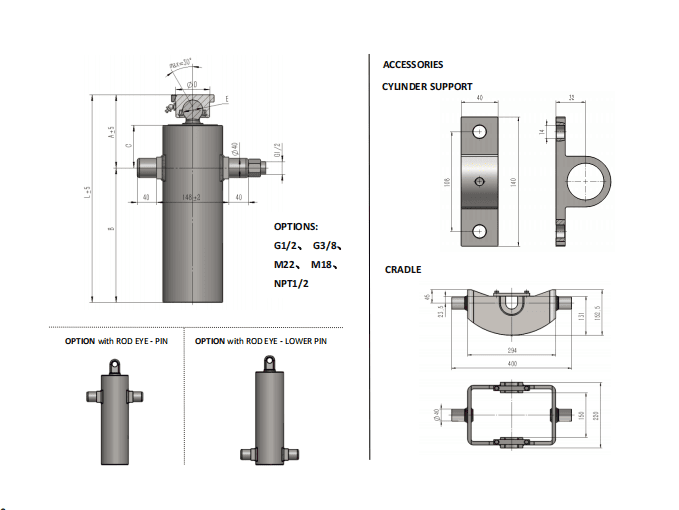

III. Разбирање на главните димензии

Каталогот ги идентификува димензиите А до Е на податоците за производот. Овие димензии се референци за инсталација, а не заменливи вредности. Цилиндарот за замена мора да одговара на вистинскиот центар на пиновите, држачот, просторот и геометријата на телото на приколката.

Практичниот преглед треба да спореди:

- Достапниот простор под телото на депонија кога е повлечен

- Работната положба на цилиндерот и патеката за продолжување

- Порамнување на иглички или очи на двата краја

- Расчистување од шасијата, каросеријата, оските, цревата и другите компоненти

- Потребниот агол на превртување и точката каде што цилиндерот достигнува целосно проширување

- Положбата на шарката на телото и насоката на пренос на товарот

Мозочниот удар од 1.947 mm е само еден дел од вклопувањето. Цилиндарот со ист удар сè уште може да биде несоодветен ако неговата затворена должина, висина на монтирање или геометријата на поврзувањето е различна.

IV. Шестстепена телескопска конструкција

Шестстепената конструкција му овозможува на 6TG-E130x1947 да обезбеди долг потег од компактен аранжман на подвозјето. Вгнездените делови на цевката ја делат задачата за продолжување, така што секоја фаза и нејзиниот интерфејс за запечатување мора да работат во правилен редослед.

telescopic hydraulic cylinder

Телескопските цилиндри, исто така, бараат внимателно внимание за усогласување. Држачите за монтирање треба да го водат цилиндерот низ неговата предвидена патека без да ги принудуваат фазите да носат странични оптоварувања создадени од искривена рамка. Цилиндерот е компонента што произведува сила; не треба да се користи за да се поправи проблемот со усогласувањето на шарката или шасијата.

Каталогот го опишува опсегот на долниот дел од каросеријата како достапен со загради и потпори. За OEM инсталација, дизајнот на заградата, порамнувањето на пиновите и распоредот на лулка треба да се прегледаат заедно со цилиндерот наместо да се третираат како посебни последователни размислувања.

V. Ограничувања на притисок, капацитет и примена

Каталогот наведува максимален работен притисок од 180 бари и опсег на капацитет на превртување од 11-18 тони за 6TG-E130x1947. Овие бројки мора да се читаат во рамките на предвидената конфигурација на опремата. Тие не го утврдуваат рејтингот на носивоста на цела приколка.

Вистинските перформанси на превртување зависат од тежината на телото, распределбата на носивоста, триењето на шарките, аголот на цилиндерот, положбата на монтирање, хидрауличниот проток, загубите на притисокот и цврстината на структурата. Производителот на приколката останува одговорен за проверка на целосната патека на оптоварување и безбедните работни услови.

Фигурата од 180 бари, исто така, треба да се усогласи со пумпата, вентилот, цревата, фитинзите и хардверот за монтирање. Системот не треба да работи над дозволениот рејтинг на неговата компонента со најниска оцена.

VI. Информации за запечатување и површина од каталогот

Во описот на цилиндрите на долниот дел од каросеријата на HCIC се наведува дека заптивките што се користат во овој опсег се наменети да се спротивстават на трајните деформации и абење и да работат во температурен опсег од -40°C до +100°C. Каталогот исто така наведува дека фазите користат тврдо хромирање и дека опсегот е дизајниран за максимален работен притисок од 200 бари во општиот опис на карактеристиките на подвозјето.

За специфичниот ред на табелата 6TG-E130x1947, наведениот максимален работен притисок е 180 бари. Треба да се користи вредноста на табелата специфична за моделот за овој производ и понуда. Изјавата за поширок опсег не треба да се користи за замена на наведената вредност на моделот.

Каталогот го претставува 6TG-E130x1947 како производ на долниот дел од каросеријата за опрема за отпад. Не обезбедува комплетна смеса за заптивка, дебелина на површината, век на траење или детален интервал на одржување за овој специфичен модел. Тие детали треба да се потврдат кога се познати работниот медиум, климата и работниот циклус.

VII. Проверки на инсталацијата пред да нарачате

Купувачот кој го заменува или наведува 6TG-E130x1947 треба да ги подготви следните информации:

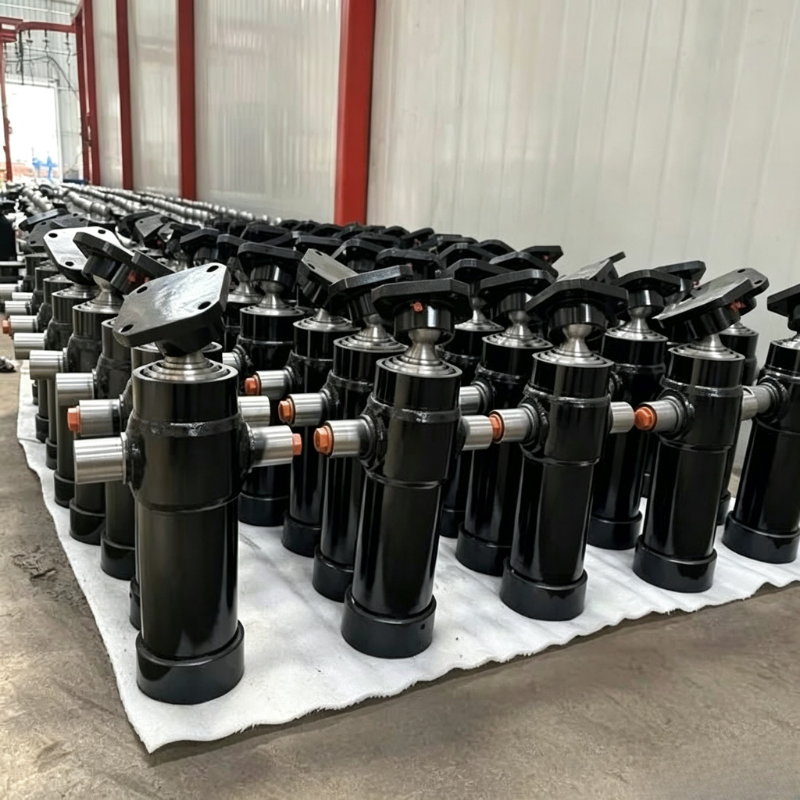

small trailer hydraulic cylinders

1. Модел на тековен цилиндар и идентификациона табличка, доколку се достапни

2. Димензии со пин-центар или око-центар во повлечените и продолжените позиции

3. Потребен удар и агол на превртување

4. Должина на телото, празна тежина и наменет опсег на носивост

5. Цртеж на локацијата на шарката и држачот за монтирање

6. Проток на пумпа, притисок во системот и тип на вентил

7. Барања за поврзување со црево и пристаниште

8. Достапен простор под телото и околу шасијата

9. Работна температура и очекувана изложеност на вода, прашина или контаминација на патиштата

10. Дали се потребни загради, носачи, лулка или комплетен комплет за инсталација

Јасните информации за инсталација го намалуваат ризикот од добивање на цилиндар што има правилен удар, но не може безбедно да се постави на приколката.

VIII. Апликации

Каталогот го поврзува телескопскиот опсег на долниот дел на каросеријата со лесна депониска опрема, странични депонии и тринасочни депониски приколки. 6TG-E130x1947 може да се земе предвид таму каде што опремата бара долг потег и дизајнот од шест фази одговара на достапниот простор под телото.

Одобрувањето на апликацијата треба да се заснова на целосниот механички и хидрауличен преглед. Само описот на производот не може да ја потврди соодветноста за одреден модел на приколка, носивост или агол на превртување.

IX. Најчесто поставувани прашања

Колку фази има 6TG‑E130x1947?

Каталогот HCIC‑2026 го наведува 6TG‑E130x1947 како цилиндар со шест фази.

Кој е наведениот мозочен удар?

Во каталогот е наведен удар од 1.947 mm.

Каков притисок е наведен за овој модел?

Во табелата со модели е наведен максимален работен притисок од 180 бари.

Кој опсег на капацитет за превртување е прикажан?

Каталогот наведува опсег на капацитет на превртување од 11-18 тони.

Дали може да замени кој било цилиндар со удар од 1.947 mm?

Не. Димензиите на монтирање, геометријата на шарките, усогласувањето на држачите, притисокот, протокот и целосната патека на оптоварување мора да се проверат пред замена.

Дали се достапни загради и потпори?

Општиот опис на производот на долниот дел на каросеријата наведува дека заградите и потпорите се достапни во асортиманот. Точниот услов за 6TG‑E130x1947 треба да се потврди во понудата.

X. Побарајте преглед на опремата 6TG-E130x1947

Телескопскиот хидрауличен цилиндар 6TG-E130x1947 на долниот дел на каросеријата комбинира конструкција од шест фази со удар од 1.947 mm и димензии наведени во каталогот за интеграција на приколката. За да побарате технички корисна понуда, испратете ги HCIC постојните детали за цилиндарот, цртежот за монтирање, аголот на превртување, податоците за пумпата и работните услови.

Потоа, HCIC може да го провери моделот во однос на вистинската инсталација на подвозјето наместо да се потпира само на должината на ударот.

XI. За HCIC

Jinan Huachen Industrial Co., Ltd. е основана во 1998 година. Каталогот HCIC-2026 го опишува HCIC како производител фокусиран на хидраулични цилиндри и енергетски единици за транспортна опрема, градежни машини и други индустриски апликации.
