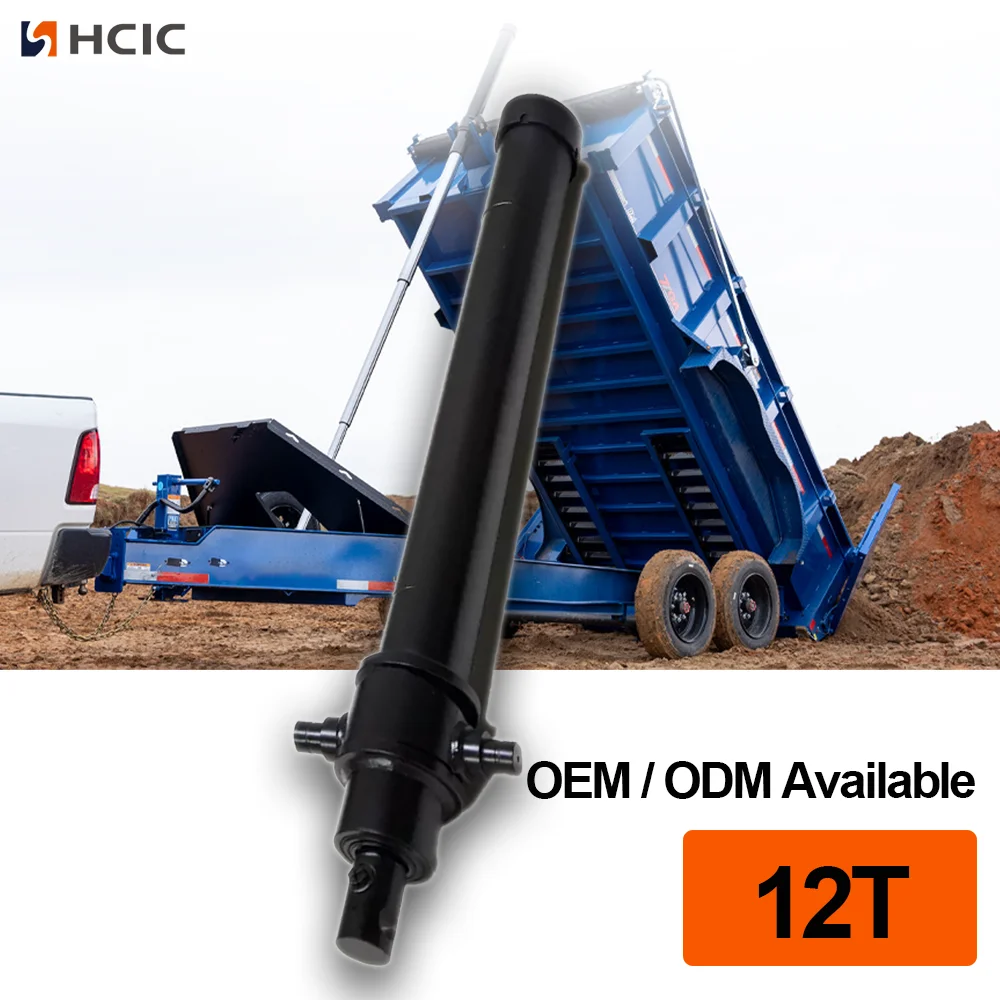

3TG-E90x1199 е телескопски хидрауличен цилиндар со три степени на долниот дел од каросеријата со удар од 1.199 mm, максимален работен притисок од 220 бари и опсег на превртување на каталогот од 5–14 тони.
Number of stages:
3 фазиWorking volume:
6,2 лMaximum working pressure:
220 бари3TG-E90x1199 е тристепен телескопски хидрауличен цилиндар долниот дел од каросеријата наведен во каталогот HCIC-2026. Неговиот компактен распоред на долниот дел од каросеријата е наменет за апликации во системот за превртување каде што цилиндерот мора да даде долг удар додека останува во просторот под каросеријата и шасијата.
Каталогот наведува удар од 1.199 mm, маса од 35 kg, работен волумен од 6,2 L и максимален работен притисок од 220 бари. Исто така, дава опсег од 5–14 тони со капацитет за превртување и главните димензии на инсталацијата L/A/B/C/D/E. Овие вредности ја поддржуваат почетната дискусија за прилагодување; тие не ја заменуваат целосната пресметка на приколката.
| Параметар | Вредност на каталогот |
|---|---|
| Модел | 3TG-E90x1199 |
| Број на фази | 3 |
| Мозочен удар | 1.199 мм |
| Маса | 35 кг |
| Работен волумен | 6,2 л |
| Максимален работен притисок |
220 бари |
| Опсег на капацитет за фрлање на каталогот | 5-14 тони |
| Димензија Л | 598 мм |
| Димензија А | 160 мм |
| Димензија Б | 438 мм |
| Димензија В | 108 мм |
| Димензија Д | 92 мм |
| Димензија Е | 58 мм |
Вредностите на спецификацијата погоре се транскрибирани од табелата со телескопски цилиндри на долниот дел од каросеријата во доставениот каталог HCIC-2026. Бројката од 5–14 тони на каталогот е опсег на примена, а не универзално одобрение за носивост за секоја депонија приколка.
Конструкција на подвозјето во три фази
3TG-E90x1199 користи три телескопски фази. Кога се повлекуваат, вгнездените фази помагаат да се задржи пакетот на цилиндерот во областа за инсталирање на подвозјето. За време на продолжувањето, фазите го обезбедуваат движењето потребно за циклусот на превртување без да се бара целосната работна должина да биде присутна во затворена положба.
Распоредот на сцената исто така значи дека силата и брзината на цилиндерот може да се разликуваат за време на продолжувањето. Ефективната површина се менува кога различните фази стануваат активни, така што изборот треба да ги земе предвид оптоварувањето, геометријата на шарките, аголот на превртување, протокот на пумпата и поставките на вентилот заедно.
Инсталирањето на подвозјето е регулирано со повеќе од затворената должина на цилиндерот. Купувачот треба да го провери распоредот на лулка или потпора, усогласување на игличките, клиренсот на шасијата и патеката на цилиндерот додека телото се движи од затворена во положба на врвот.
Каталогот го наведува L како 598 mm и димензиите A до E како 160, 438, 108, 92 и 58 mm соодветно. Овие мерења треба да се споредат со цртежот на рамката и распоредот за монтирање на клиентот. Цилиндерот треба да се порамни преку дизајнот на монтирање наместо да се присилува во позиција со изобличување на држачот.
Каталогот на HCIC, исто така, прикажува додатоци и опции за поддршка за линијата на цилиндрите на долниот дел од каросеријата, вклучувајќи референци за поврзување со шипки или топчести и држач за поддршка на цилиндрите. Точната врска и аранжманот за поддршка за проект 3TG-E90x1199 треба да се потврди од тековниот цртеж наместо да се претпоставува од општа илустрација на каталогот.
3TG-E90x1199 е наведен со максимален работен притисок од 220 бари. Оваа вредност мора да се прегледа заедно со пумпата, поставката на вентилот за ослободување, хидрауличните линии, чистотата на маслото, структурата на монтирање и целосното оптоварување на превртување.
Во каталогот е наведен опсег од 5–14 тони со капацитет за превртување. Овој опсег треба да се третира како референца за апликација за каталог. Вистинската соодветност зависи од телото на приколката, распределбата на товарот, положбата на шарките, аголот на превртување, јачината на шасијата, хидрауличниот проток и работните услови.
Цилиндарот со правилен отвор или удар сè уште може да биде несоодветен ако геометријата на монтирање или притисокот во системот е погрешна. Затоа, целосниот преглед на апликацијата треба да се заврши пред да се нарача цилиндерот.
3TG-E90x1199 е релевантен за проектите на системот за превртување на приколки и под каросеријата за кои е потребен тристепен цилиндар со удар од 1.199 mm. Може да се земе предвид за изработка на OEM, работа за замена и редизајн на приколки кога достапниот простор и системските барања се совпаѓаат со податоците од каталогот.
Доставениот каталог на HCIC опишува линија на цилиндри на долниот дел од каросеријата со конфигурации од две до шест фази, но овој напис се фокусира само на моделот 3TG-E90x1199. Другите модели не треба да се користат како замена за нивните димензии или оперативни податоци без посебен инженерски преглед.
За проценка за понуда или замена 3TG-E90x1199, испратете:
- Тип на приколка и димензии на каросеријата
- Потребен мозочен удар и затворен простор за инсталација
- Цртежи на шасија, лулка и држачи
- Детали за поврзување со игла или топка
- Информации за притисокот и протокот на пумпата
- Уредување на цревото и пристаништето
- Агол на превртување и распределба на оптоварувањето
- Фотографии од тековниот цилиндар и просторот за монтирање
- Потребна количина и статус на замена
Овие детали помагаат да се разликува замена на цилиндар од поголем држач, порамнување или проблем со хидрауличниот систем.
3TG-E90x1199 е дефиниран тристепен телескопски хидрауличен цилиндар на долниот дел од каросеријата со удар од 1.199 mm, максимален работен притисок од 220 бари, работен волумен од 6,2 L и опсег на превртување на каталогот од 5–14 тони. Неговата димензија од 598 mm L и наведените мерења A–E обезбедуваат практична почетна точка за планирање на инсталацијата.
Конечниот избор треба да се заснова на целосниот систем на приколката, а не само на ударот или притисокот. Испратете го цртежот на подвозјето и хидрауличните податоци до HCIC за преглед специфичен за проектот пред купувањето.
HCIC развива и произведува хидраулични цилиндри и енергетски единици за возила и индустриски апликации. За проект 3TG-E90x1199, HCIC може да ги прегледа цртежите, измерените димензии и хидраулични барања за OEM или барање за замена.
