Популарен водич за избор на хидраулични цилиндри со висока побарувачка

I. Предговор: ЗаедничкиХидрауличен цилиндарГрешки во изборот направени од купувачи во странство

1.1 Реални проблеми предизвикани од погрешен избор на цилиндри

Купувачите низ Северна Америка, Европа и Австралија често избираат цилиндри само по должина и дебелина на бурето, игнорирајќи го усогласувањето на работните услови.

Многумина инсталираат цилиндри за врзувачки шипки на трактори и депонија приколки. Континуираната нерамна работа ги олабавува стапчињата за врзување и брзо ги свиткува клипните шипки. Евтините тенки заварени цилиндри со клевис пукаат при големо оптоварување, предизвикувајќи запирање на производството и дополнителни трошоци за одржување.

Четири стилови на цилиндри покриваат над 90% глобални нарачки за замена и OEM. Овој водич ги сортира моделите со жешка продажба со практични референци за избор за набавка на персонал и трговци на големо со делови.

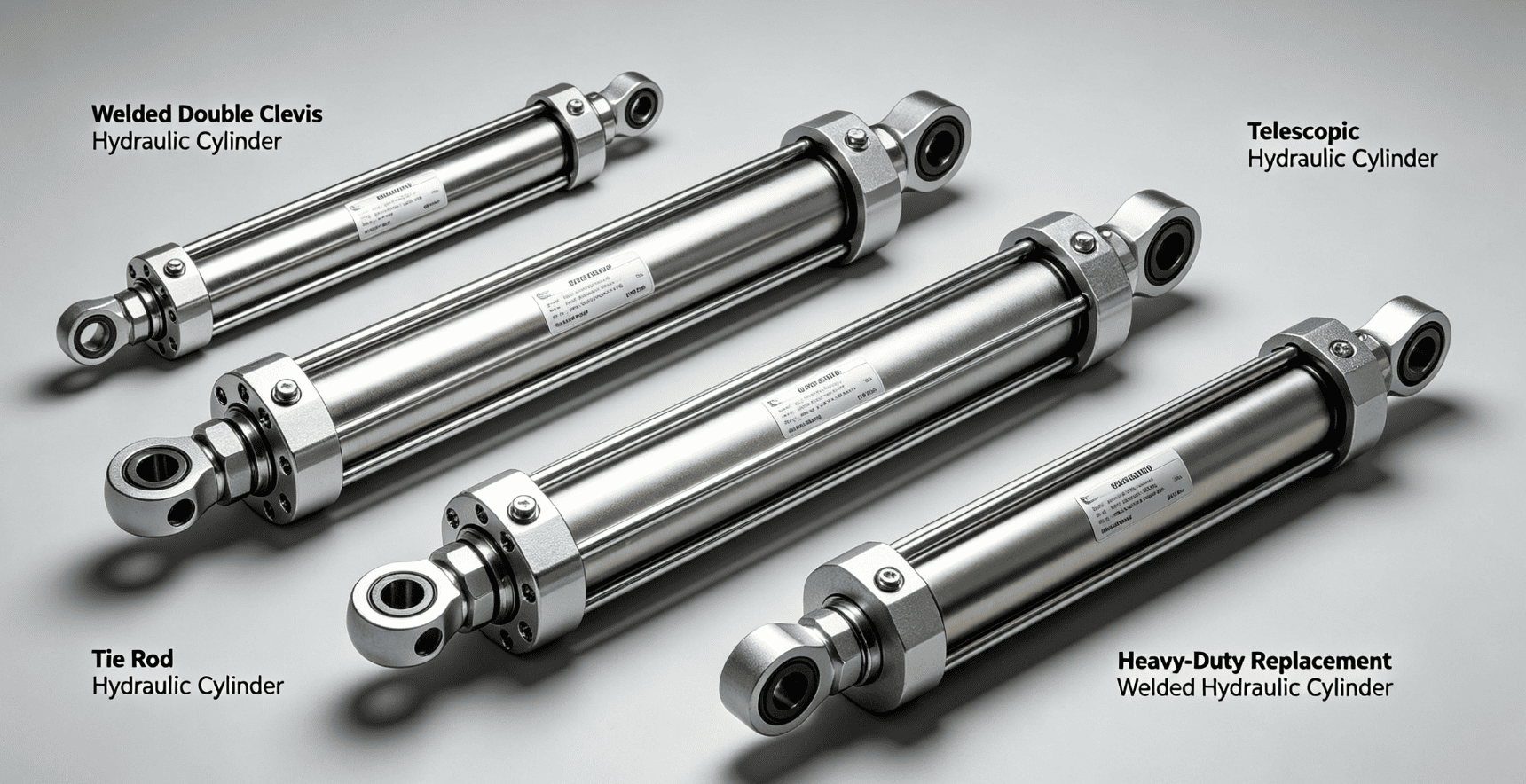

1.2 Четири најпродавани хидраулични цилиндри за прекуокеанскиот пазар

Заварен хидрауличен цилиндар со двојна клевис - земјоделска механизација, разделник на трупци, земјоделска приколка

Хидрауличен цилиндар за врзување - Внатрешна машинска алатка и опрема за автоматизација

Телескопски хидрауличен цилиндар — Ексклузивно за депониска приколка и кипер

Тешки заменувачки заварен хидрауличен цилиндар - резервни делови за мини багер и натоварувач

II. Структура, предности, недостатоци и применливи сценарија

2.1Заварен двоен хидрауличен цилиндар Clevis(Топ избор за мобилна опрема)

2.1.1 Основни структурни карактеристики

Капаците на бурето и крајните капачиња прифаќаат интегрално заварување со лачен лак без надворешни шипки за врзување. Двата краја користат едноделно фалсификувано двојно копче за инсталација на пиновите.

Стандарден работен притисок 21MPa, надградената верзија со висок притисок достигнува 35MPa, со извонреден капацитет против вибрации и против странично оптоварување.

Производите со ниска цена имаат тенок споен клус кој лесно пука. Квалификуваните производи користат заварување со целосна пенетрација од 8–12 mm, стабилно во калливи работни услови на отворено.

2.1.2 Соодветна опрема и целни клиенти

Поставете ја рачката за кревање трактор, разделувач на трупци, фармерска приколка, мал натоварувач, камион влечење.

Услужување на трговци на големо со делови од фарма, фабрики за земјоделски машини и работилници за поправка на отворено.

2.1.3 Добрите и лошите страни

Позитивни: Компактен, отпорен на прашина, лесен за монтирање, приспособлив отвор, големина на дупка и дупка

Конс: проблематично внатрешно расклопување, подолго време за нестандардни големини

2.2 Хидрауличен цилиндар за врзување прачка(Општо внатрешен индустриски тип)

2.2.1 Основни структурни карактеристики

Четири шипки за врзување фиксираат две крајни капачиња, погодни за расклопување и замена на внатрешните заптивки. Го следи меѓународниот стандард NFPA со унифициран притисок од 21 MPa.

Откриените шипки за врзување се олабавуваат при долготрајни вибрации, а страничната сила ќе ги свитка клипните шипки, а не ќе одговара на надворешните мобилни машини.

2.2.2 Соодветна опрема и целни клиенти

Поставете ги машинските алати, линиите за автоматизација на пакувањето, внатрешните хидраулични преси, фиксните платформи за подигнување.

Услужување на фабрики за автоматизација, добавувачи за одржување на опрема и дилери за внатрешни хидраулични делови.

2.2.3 Добрите и лошите страни

Позитивни: Доволна стока на место, лесно одржување, ниска цена, брза испорака на стандардни големини

Недостатоци: слаба отпорност на вибрации, не може да се користи на трактори и приколки за отпад

2.3 Телескопски хидрауличен цилиндар(Специјално за приколки за отпад)

2.3.1 Основни структурни карактеристики

Дизајн на повеќестепени вгнездени ракави, кратка должина по повлекувањето и долг потег на подигнување по продолжување. Повеќето се со едно дејство и се повлекуваат по гравитација, со 2-4 опционални фази.

Повеќе фази на продолжување носат послаб потисок на терминалот, кој не е погоден за подигнување на ултра тежок товар.

2.3.2 Соодветна опрема и целни клиенти

Поставете ги приколките за депонија на фармите, камионите за кипер, возилата за ѓубре за хигиена, воздушните скали.

Послужување на постројки за доградба на приколки, трговци на големо за товарни делови и производители на санитарна опрема.

2.3.3 Добрите и лошите страни

Позитивни: Мал повлечен волумен, долг удар, едноставно коло за масло, ниска стапка на дефект

Конс: Повеќеслојните заптивки имаат потреба од чисто хидраулично масло, без активна функција за хидраулично повлекување

2.4 Тешки заменски заварен хидрауличен цилиндар (заменливи делови за багер и натоварувач)

2.4.1 Основни структурни карактеристики

Направено од густа испружена бесшевна цевка и армирана клипна шипка против свиткување, усогласена со фалсификуван топчест спој или единечна бразда, дебели завари со целосна пенетрација поддржуваат максимален притисок од 35 MPa.

Големините целосно одговараат на мини багерите CAT, Komatsu, Kubota за директна замена без модификација.

2.4.2 Соодветна опрема и целни клиенти

Поставете го цилиндарот за мини стрела/рака за багер, цилиндар за навалување на натоварувачот, мал патен валјак.

Услужување на извозниците на градежни машини, теренски поправки и мали фабрики за инженерска опрема.

2.4.3 Добрите и лошите страни

Позитивни: точна големина на замена, отпорен на удари, издржлив на градилиштата, високи повторливи нарачки

Конс: На различни модели, на нестандардни машини им е потребно прилагодување врз основа на податоците за старите цилиндри

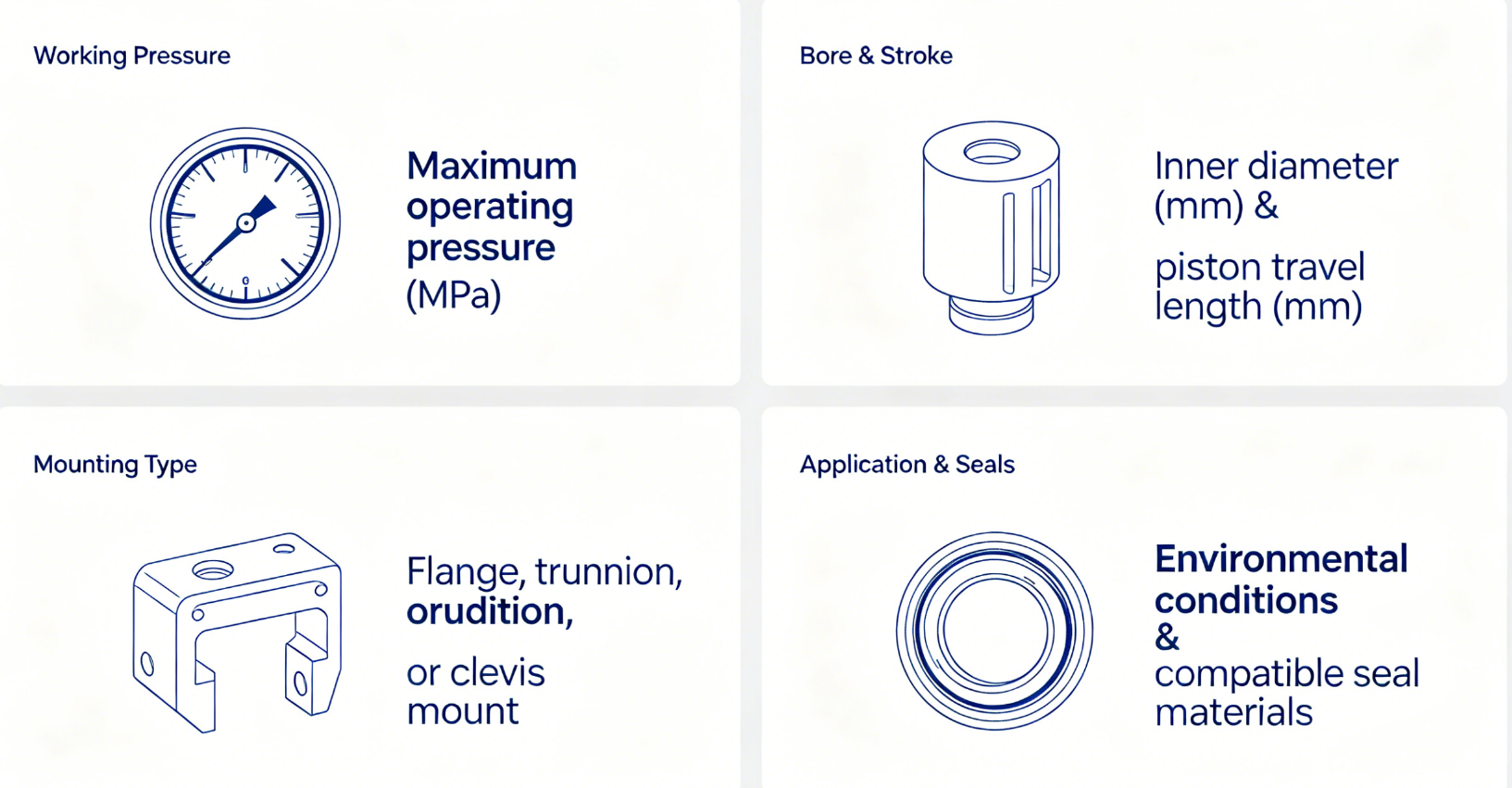

III. Универзални параметри за избор на јадро

3.1 Усогласување на работен притисок

Стандардниот модел од 21MPa (3000PSI) одговара на повеќето фарми и опрема за затворени простории, со што отпаѓаат 90% нарачки со високи перформанси.

25–35 MPa задебелена верзија под висок притисок за багери и работни услови со влијание на рударството.

3.2 Правила за избор на отвори и удар

Силата на подигање се однесува само на притисокот во отворот и системот; подолг удар не може да ја подобри носивоста.

Измерете ја должината на целосното повлекување и продолжување кога заменувате стари цилиндри, визуелното проценување лесно предизвикува недостиг од удар и истекување на маслото.

Изберете телескопски цилиндри за долг удар со ограничен простор; изберете заварени двојни цилиндри за опрема за нишање со повеќе агли.

3.3 Брзо совпаѓање на типот на монтирање

Надворешни повеќеаголни машини за подигање: заварен двоен хидрауличен цилиндар

Стабилна внатрешна опрема со низок притисок: Хидрауличен цилиндар за врзување

Подигнување на приколка со долг удар: Телескопски хидрауличен цилиндар

Зглобна рачка на багерот: заварен хидрауличен цилиндар со тешка замена

3.4 Запечатување и антикорозивно распоредување според работната средина

Нормална чиста состојба на затворен простор: NBR заптивки + црна боја против 'рѓа

Каллива фарма на отворено: Дебела хромирана клипна шипка + надворешен капак за прашина

Крајбрежна солена средина за магла: Целокупно галванизиран антикорозивен слој

Состојба на топло масло со висока температура: FKM флуор гумени заптивки за да се избегне внатрешно и надворешно истекување

IV. Табела за брз избор по индустрија

4.1 Земјоделски машини

Прв избор: заварен хидрауличен цилиндар со двојно дејство

Избегнувајте: Цилиндрите на шипката лесно се кршат под вибрации; Телескопските цилиндри со долг удар не одговараат на опремата за мала фарма

4.2 Товарна и санитарна опрема за депонија

Прв избор: телескопски хидрауличен цилиндар со едно дејство со 2–4 степени

Алтернатива: Заварен двоен цилиндар со долг такт за лесни мали приколки

4.3 Мали градежни машини

Прв избор: Заварен хидрауличен цилиндар со тешка замена

Алтернатива: Задебелен двоен цилиндар под висок притисок за големи натоварувачи на фарми

4.4 Автоматизација и машински алат

Прв избор: Стандарден хидрауличен цилиндар за врзување

Избегнувајте: Заварените цилиндри со висока цена се непотребни за фиксна внатрешна опрема

V. Вообичаени грешки и предлози за избегнување

5.1 Заварен двоен Clevis цилиндар

Тенкиот споен клевис пука при големо оптоварување, тенките завари предизвикуваат истекување на маслото. Потврдете ги фалсификуваните интегрирани клеви и заварите со целосна пенетрација од 8 mm+, дебелата хромирана прачка препорачана за надворешна употреба.

5.2 Хидрауличен цилиндар за врзување

Вибрациите ги олабавуваат стапчињата за врзување и ги свиткуваат клипните шипки, дозволени само за стабилна внатрешна опрема.

5.3 Телескопски хидрауличен цилиндар

Контрола на тежок товар во првите две фази; целосното продолжување доведува до остар пад на потисокот. Редовно менувајте го хидрауличкото масло за да ги заштитите повеќеслојните заптивки.

5.4 Цилиндар за замена на багерот

Погрешна големина не може да се инсталира нормално, дајте фотографии од стари цилиндри и модели на машини за потврда пред да нарачате.

VI. Консултации за прилагодено и замена

Испратете ги следните информации до нашите инженери за да добиете соодветни планови во рок од 24 часа:

Машинска индустрија и комплетен модел

Јасни фотографии од старите краеви на монтирање на цилиндрите

Измерена дупка, дијаметар на прачка, целосно издолжена и повлечена должина

Работен притисок и околина (висока температура, море, калливо место)

Поддржуваме прилагодување на примерокот од 1 парче за сите четири типа цилиндри, секој производ со целосен извештај за тестирање на притисок и 12-месечна гаранција.
