Кавитација и аерација на хидрауличниот цилиндар: Работилница форензика за негативен притисок и дупчење на клипот

I. Симптомот: Кога е мазенХидрауличен цилиндарСе претвора во сунѓерест и вришти

Малку работи го фрустрираат екипажот за одржување на тешка опрема повеќе од стрелата или цилиндарот за отпад што одеднаш почнува да брборе, да се движи со непредвидливо сунѓересто заостанување и да испушта силен звук на штракање како тупаница џамлии што се тркалаат низ челичната цевка.

Кога механичарите ќе го урнат цилиндерот, очекуваат да најдат валкано масло или искината заптивка. Наместо тоа, тие го наоѓаат цврстото челично лице на круната на клипот и внатрешните усни на нафтените порти зачинети со груби, замрзнати кратери кои изгледаат како да се разбиени со минијатурни шут.

Ова не е абење на абразивни честички. Тоа е кавитација и аерација на хидрауличниот цилиндар - два тесно поврзани, но фундаментално различни феномени на течности кои ги уништуваат прецизните метални површини, варат еластомерни заптивки и ја загрозуваат безбедноста на машината.

II. Кавитација наспроти аерација: Разбирање на вистинската разлика

Во извештаите од службата на терен, техничарите често ја спојуваат кавитацијата и аерацијата заедно под генеричката ознака „воздух во линиите“. Разбирањето како се случува секое е од суштинско значење за да се поправи вистинската основна причина:

2.1 Пареа кавитација (врие од негативен притисок)

Кавитација се јавува кога побарувачката за масло од едната страна нахидрауличен цилиндарклипот ја надминува брзината со која маслото може физички да влезе.

• Кога локалниот притисок паѓа под притисокот на пареата на хидрауличкото масло, течноста буквално врие на амбиентална температура, формирајќи милиони ситни микроскопски меурчиња од пареа.
• Додека овие парни шуплини патуваат од зоната со низок притисок во масло под висок притисок, тие експлодираат во наносекунди.
• Секоја микро-имплозија генерира концентрирани микро-млазови на течност кои патуваат со суперсонична брзина, удирајќи ги околните метални површини со локализирани сили на удар што надминуваат десетици илјади фунти по квадратен инч. Овој физички ефект на чекан го заморува металот додека микро-снегулките не се откинат од површината.

 2.2 Аерација (механичко внесување воздух)

Аерацијата е контаминација на хидрауличното масло со слободен атмосферски воздух вовлечен во колото од надворешната средина.

• Воздухот навлегува преку прицврстувачите на цревото за вшмукување што протекуваат, оштетените заптивки на вратилото на главната пумпа, лабавите фитинзи за цевки, ниските нивоа на течноста во резервоарот или турбулентните линии за враќање на резервоарот што фрлаат над површината на течноста.
• За разлика од меурите од пареа, слободниот воздух не се урива веднаш; формира млечна, пенеста емулзија која ја претвора релативно некомпресибилната хидраулична течност во мека, жива пневматска пружина.

III. 4 предупредувачки знаци кои треба да се забележат на теренот

IV. Каде што се случува оштетувањето во цилиндерот

Кога течните електроенергетски системи страдаат од хронична кавитација и аерација, физичкото оштетување се концентрира во одредени зони со голема брзина:

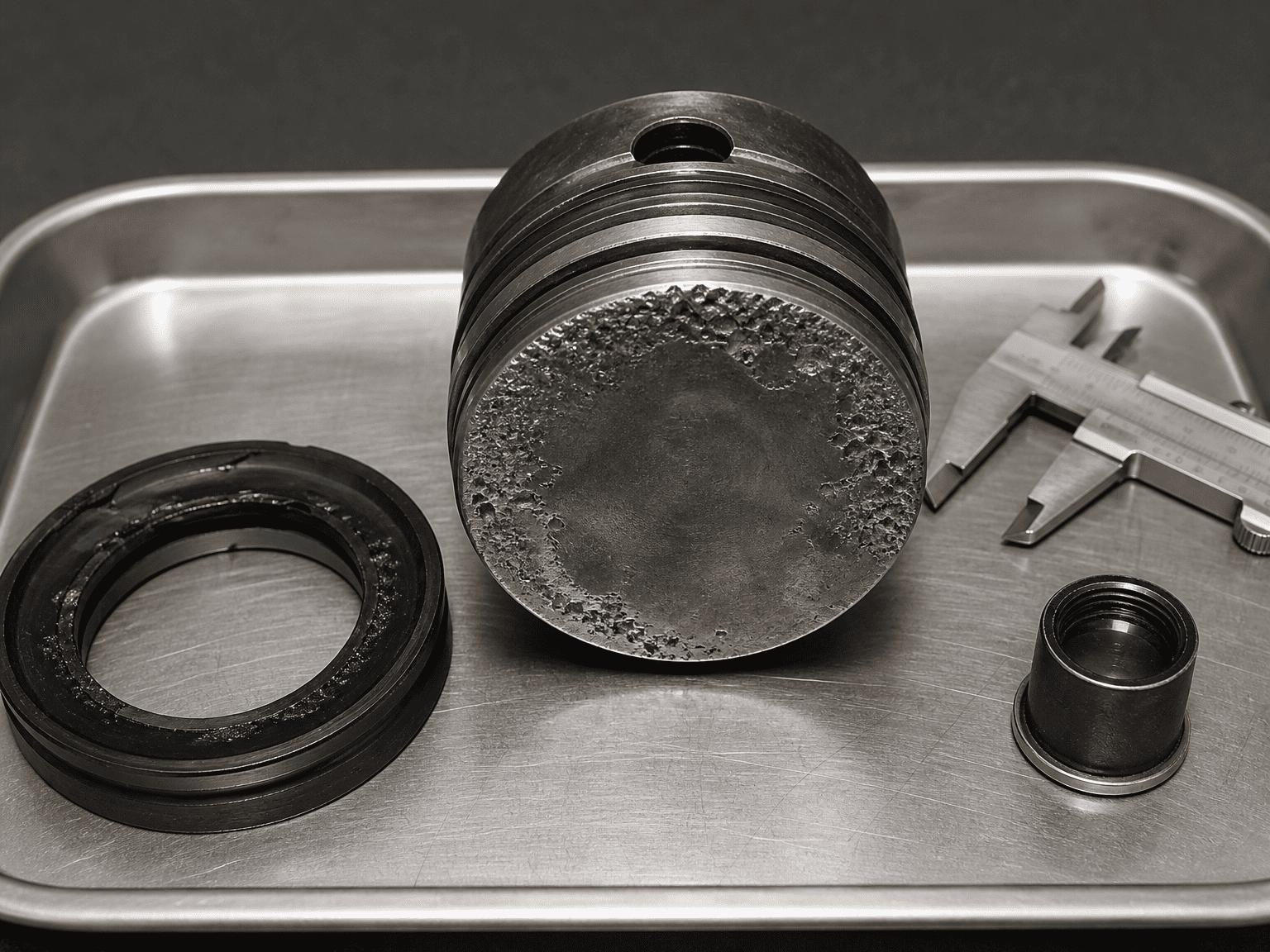

4.1 Лица на клипната круна:Рамното кружно лице на клипот покажува кластери од длабоки, замрзнати микро-јами каде празнините на пареата постојано удираа во основниот метал.

4.2 Внатрешни отвори за пристаниште за масло:Острите премини под прав агол каде што хидрауличкото масло влегува во цевката на цилиндерот претрпуваат сериозна ерозија и заоблување на рабовите.

4.3 Заптивки со клипни шипки и прстени за носење:Вметнати воздушни меури подлежат на брза адијабатска компресија, создавајќи локализирани топлински шила кои ги горат, глазираат и претвораат флексибилните полиуретански заптивки усни во кршливи снегулки слични на јаглен.

4.4 Исчистени ѕидови со цилиндрични буриња:Во близина на екстремите на ударот, микро-млазниците ја соголуваат заштитната фолија за масло за подмачкување, овозможувајќи директно стругање метал-метал помеѓу водечките ленти на клипот и отворот на полираната цевка.

V. Топ 4 оперативни предизвикувачи на мобилна и индустриска опрема

5.1.

Кога тешката стрела на багерот, телото на приколката за ѓубре или јарболот на виљушкар брзо се спуштаат под сопствената тежина, гравитацијата ја повлекува шипката на цилиндерот побрзо отколку што хидрауличната пумпа може да испорача масло на страната на капачето. Цилиндерот станува огромен шприц, создавајќи интензивен внатрешен вакуум што го врие дојдовниот млаз масло.

5.2 Стартапи за студени зимски утрински активности

Густото ладно хидраулично масло со висок вискозитет се бори да тече низ тесните цедилки за вшмукување и долгите доводни црева. Кога операторот го врти моторот до полн гас веднаш по стартувањето, пумпата гладува, влече силен вакуум и испраќа проток на кавитирачка течност директно до актуаторите.

5.3 Затнати капачиња за дишење на резервоарот

Како што се шират цилиндрите со долг удар, нивото на течноста во хидрауличниот резервоар значително опаѓа. Ако капачето за дишење на резервоарот е прекриено со кал, прашина или мраз, атмосферскиот воздух не може да влезе за да ја изедначи јачината на звукот. Во внатрешноста на резервоарот се развива делумен вакуум, кој ја задушува всисната линија на пумпата.

5.4 Лошо поставени прегради на резервоарот и повратни линии

Ако повратното масло се втурне во резервоарот над нивото на течноста како водопад, тоа го вдишува воздухот во маслото. Без соодветни прегради на резервоарот за да се остават воздушните меури да се издигнат на површината и да се испуштат, пумпата веднаш ја вшмукува оваа пенеста смеса назад во цилиндрите.

VI. Решенија на ниво на коло за елиминирање на кавитација и аерација

Поправањето на кавитацијата на цилиндрите бара да се разгледа динамиката на колото што овозможува да се формира негативен притисок:

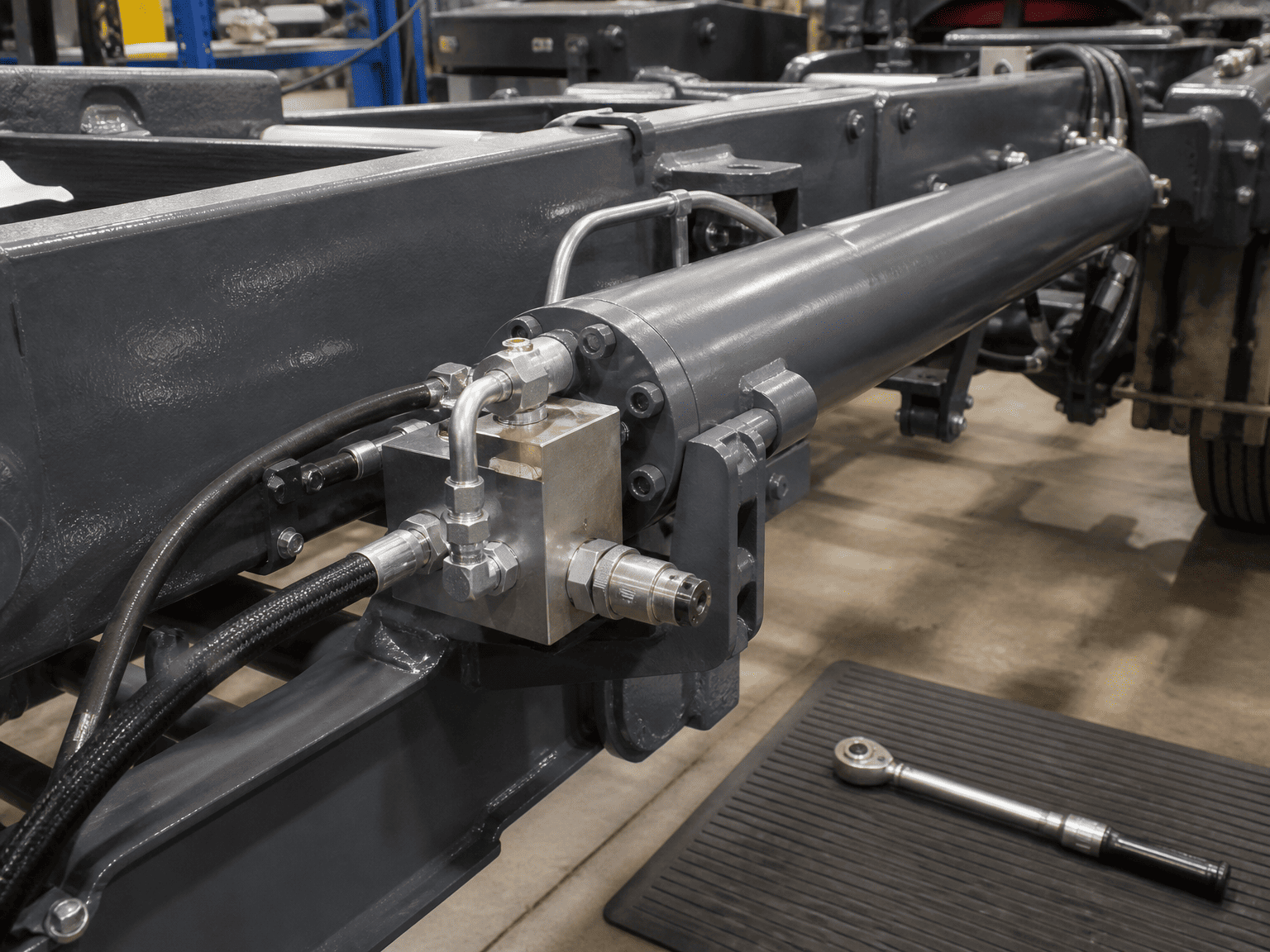

• Инсталирајте проверени вентили за шминка против кавитација: на кола со брзо движечки или преоптоварени оптоварувања, поставете посебен обратен вентил против кавитација помеѓу работната порта на цилиндерот и линијата на резервоарот. Ако продолжетокот на цилиндерот бара повеќе масло отколку што дава пумпата, обратниот вентил се отвора слободно, дозволувајќи му на маслото од резервоарот да го наполни вакуумот.
• Вентили за противтежа со правилна големина: Противбалансните вентили создаваат контролиран повратен притисок на повратната страна на цилиндерот, спречувајќи ја гравитацијата да бега со товарот и обезбедува одржување на позитивниот притисок во текот на целосниот удар.
• Одржувајте минимална големина на линијата за вшмукување: проверете дали линиите за вшмукување на пумпата се преголеми, кратки, прави и оценети за континуирано вакуумско сервисирање без внатрешно колабирање.
• Дозволете соодветно време на задржување на гаснењето на резервоарот: Големината на резервоарот за масло така што течноста да остане непречено неколку минути помеѓу циклусите, дозволувајќи им на растворените микро-меурчиња да испливаат природно.

VII. Теренска дијагностичка контролна листа за екипи за одржување

Пред да замените бучен или оштетен цилиндар:

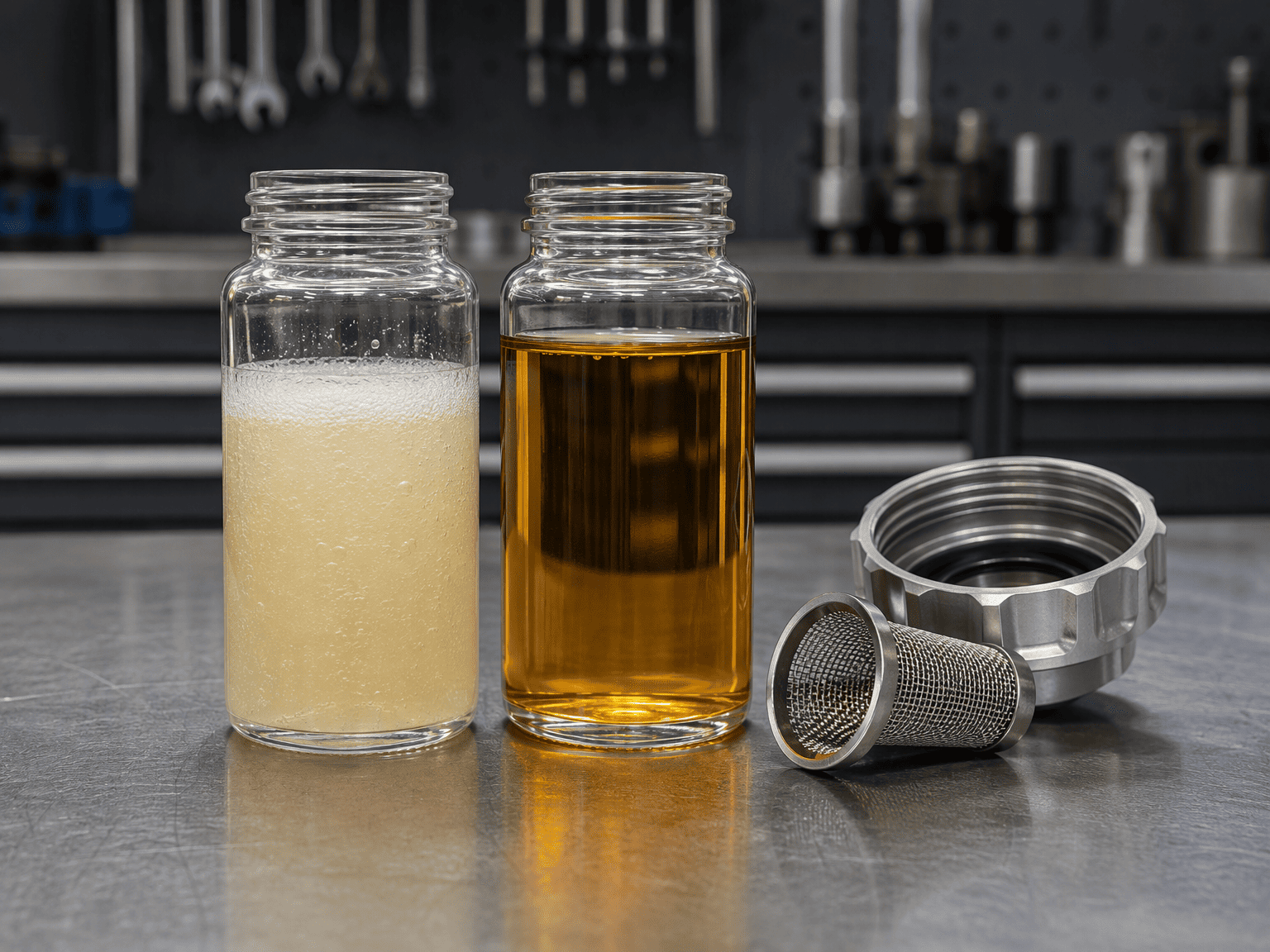

• Проверете го стаклото за гледање масло: Дали течноста е млечна, заматена или прелиена со стабилна пена?
• Проверете ги капачињата за дишење на резервоарот за затнување на прав или замрзната влага.
• Проверете ги стегите и фитинзите на цревото за вшмукување на пумпата за лабави врски што би можеле да цицаат воздух под вакуум.
• Проверете дали линиите за враќање се испуштаат многу под минималното ниво на масло во резервоарот.
• Тестирајте ги поставките на пилотот на вентилот за противтежа за да се осигурате дека цилиндерот не може да падне побрзо од капацитетот за испорака на пумпата.
• Проверете го лицето на клипот на цилиндерот и грлото на приклучокот со борескоп за карактеристични замрзнати дупчиња за кавитација.

VIII. Одрекување од одговорност за техничка граница и дијагностика

Овој водич ги прикажува стандардните механички дијагностички индикатори и најдобрите практики за хидраулично коло. Комплексните машини со повеќе оски, кола со променливо поместување со сензори за оптоварување и хидростатички погони со затворена јамка бараат евидентирање на минлив притисок специфично за колото и анализа на течности за да се изолираат основните причини.*
