Заштита од корозија на шипки на хидраулични цилиндри: тврд хром наспроти QPQ наспроти никел-хром во тешки средини

I. Неуспех: Зошто една точка на 'рѓа го уништува целиот хидрауличен систем

Во тешки работни средини, корозијата на клипните шипки ретко е само козметичка маана. Едно микроскопско убод од 'рѓа на изложена шипка од цилиндар делува како назабено сечило за бричење.

Секој пат кога нахидрауличен цилиндарrсе повлекува, тој груб кратер од железо-оксид се сече директно преку бришачот на полиуретанска шипка и примарната заптивка под притисок на U-чашата. Во десетици циклуси:

• Заптивката на шипката се кине, што резултира со видливо истекување на хидраулично масло на земја.
• Абразивната нечистотија од патот, солената кашеста маса и водата се влечат покрај оштетениот бришач директно во бурето на цилиндерот.
• Внатрешната контаминација на маслото го забрзува абењето на пумпата, лепењето на макарата на вентилот и катастрофалниот дефект на системот.

За машините изложени на крајбрежен морски воздух, саламура за одмрзнување на автопатот (калциум и магнезиум хлорид) или кисели земјоделски хемикалии, стандардните каталошки тврди хромирани шипки често создаваат меури и јами во текот на една сезона. Изборот на вистинската металургија на површината е најисплатливата линија на одбрана.

---

II. 3 технологии за површински шипки: како функционираат

[ 1. Стандарден тврд хром ]   ===> Микро испукана обвивка со галванизација (Се потпира на чиста површинска бариера)

[ 2. QPQ течно нитридирање ]  ===> Термички хемиски дифузен слој во челикот (Нема облога за шушка)

[ 3. Двослоен никел-хром] ===> Густа непорозна никелска бариера + жртвен тврд хром надворешен слој

2.1 Тврдо индустриско хромирање

Стандардниот тврд хром останува глобален репер за внатрешни и лесни индустриски машини.

- Процесот: Слој од метален хром (обично со дебелина од 20 до 30 микрони) е обложен на индукциски стврднат јаглероден челик и полиран до обвивка од огледало (Ra 0,1 до 0,2 микрони).

- Микроскопска реалност: Целиот електродепониран хром природно содржи илјадници микроскопски стресни фрактури („микропукнатини“). Во суви или чисти средини со масло, овие микро пукнатини поволно го држат филмот за масло за подмачкување. Меѓутоа, во агресивни хемиски средини, корозивните електролити се влеваат директно низ микро-пукнатините до суровиот основен челик одоздола. Рѓата цути под хромот, кревајќи ја облогата во остри снегулки.

2.2 QPQ Течно нитридирање (Куенч-Полско-Куенч нитрокарбуризирање)

QPQ не е површинска облога што се наоѓа на врвот на челикот; тоа е термохемиски процес на дифузија кој фундаментално ја трансформира надворешната молекуларна структура на самиот челик.

- Процесот: Необработената челична прачка се подложува на течно феритно нитрокарбурирање во специјализирана бања со стопена сол, проследено со механичко полирање и секундарна оксидација. Атомите на азот и јаглерод се дифузираат длабоко во челичната решетка, создавајќи екстремно тврд „составен слој“ од железо-нитрид (обично со длабочина од 15 до 25 микрони) поддржан од подлабока зона на дифузија на азот.

- Клучна предност: Бидејќи не постои посебна обвивка со галванизација, QPQ не може да создаде меурчиња, чипс, лупење или лупење. Понатаму, густата црна завршница од железен оксид ги запечатува површинските микропори, нудејќи исклучителна отпорност на солта на патот и чакалот.

2.3 Двослоен никел-хром (Инженеринг за морски и офшор)

Кога опремата работи директно во зоните на прскање со солена вода или во морски платформи за дупчење, двослојниот никел-хром обезбедува максимална галванска заштита.

- Процесот: Дебел, дуктилен под-слој од никел без пори (30 до 50 микрони) прво се обложува на челик, проследен со стандарден тврд хромиран горен слој (20 до 30 микрони).

- Клучна предност: Основниот слој од чист никел обезбедува непропустлива хемиска бариера отпорна на корозија која целосно ја запечатува челичната подлога. Надворешниот горен слој од хром обезбедува висока цврстина на површината и отпорност на гребење. Дури и ако агресивната солена вода продира во хромираните микропукнатини, таа запира на никелската бариера без контакт со основниот челик.

---

III. Инженерска споредба: перформанси од глава до глава

IV. Каде да се одреди секој третман: Практичен водич за апликација за OEM

+--------------------------------------------------------------------------------------------

|      Стандарден Chrome        |        QPQ Течно Нитридирање        |      Никел-хром двојна        |

+--------------------------------------------------------------------------------------------

| • Внатрешна фабричка автоматизација | • Машини за чистење снег на автопат и распрскувачи на сол| • Морски кранови и макари    |

| • Стационарни преси за продавница   | • Резервоари за земјоделство и ѓубрива   | • Дигалки за крајбрежни контејнерски бродови|

| • Приложени машински алати    | • Одбијте странични и задни натоварувачи       | • Морски доковите во зоната на прскање     |

| • Чистење на вилушкари во магацин | • Шумарство и транспортери на агрегати     | • Подморски хидраулични актуатори   |

+--------------------------------------------------------------------------------------------

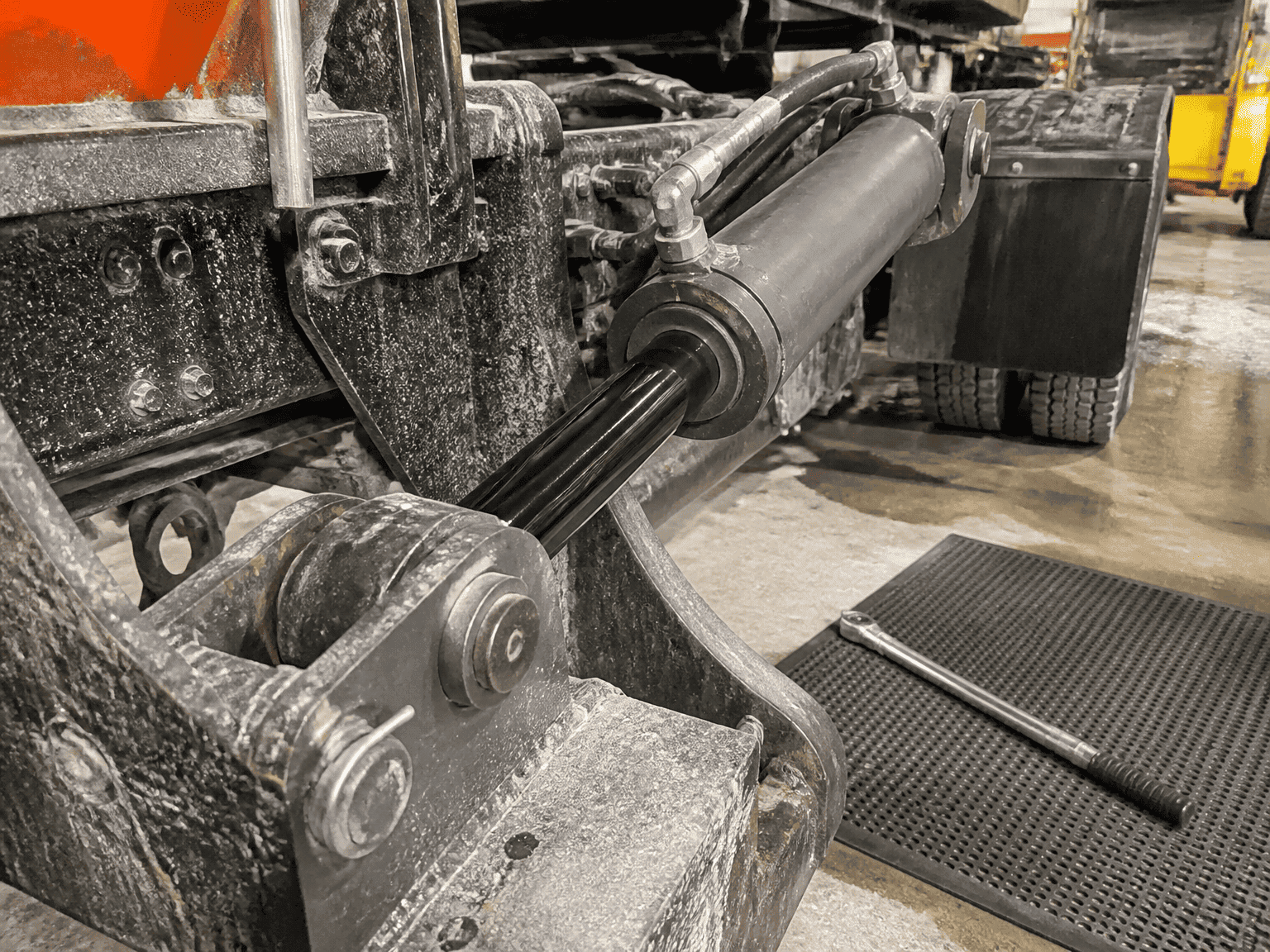

4.1 Машини за чистење снег, распрскувачи на сол и општински камиони: изберете QPQ

Возилата на општинските зимски сервиси возат директно низ облаци под притисок од течен калциум хлорид и влажна камена сол. Сол спреј експлозиите на проширенихидрауличен цилиндарпрачка заедно со патен чакал со голема брзина. Отпорниот на чипови, обединетиот слој на дифузија на QPQ го спречува локализираното дупчење, додека неговата елегантна црна завршница го намалува сончевиот отсјај за сообраќајот што доаѓа.

4.2 Распрснувачи на ѓубрива и земјоделски распрскувачи: изберете QPQ

Течните азотни ѓубрива и кашеста маса од поташа се озлогласено агресивни против стандардниот електричен хром. QPQ обезбедува хемиска пасивност потребна за да се преживее сезонската хемиска изложеност без запленување на заптивките на жлездата.

4.3 Морски дигалки, крајбрежни докови и офшор апаратури: изберете никел-хром

Во морските зони со прскање каде опремата е трајно изложена на океанска магла и плимно прскање, двослојниот никел-хром е признат глобален стандард. Поголемата почетна инвестиција се компензира со спречување на хидраулично истекување на море и скапи застој на бродот.

---

V. 3 Критични детали за производството што мора да ги бараат инженерите на OEM

1. Индуктивно стврднување на основниот материјал:Без оглед на облогата, мобилните цилиндри подложени на отклонување од странично оптоварување и удар од камен мора да се зацврстат со индукција до длабочина од 1,5 до 3,0 mm (HRC 52 до 58). Ова го спречува „дробењето на лушпата од јајцето“ - каде што металот со меко јадро попушта под незацврстената површина на шипката под точкасти оптоварувања.

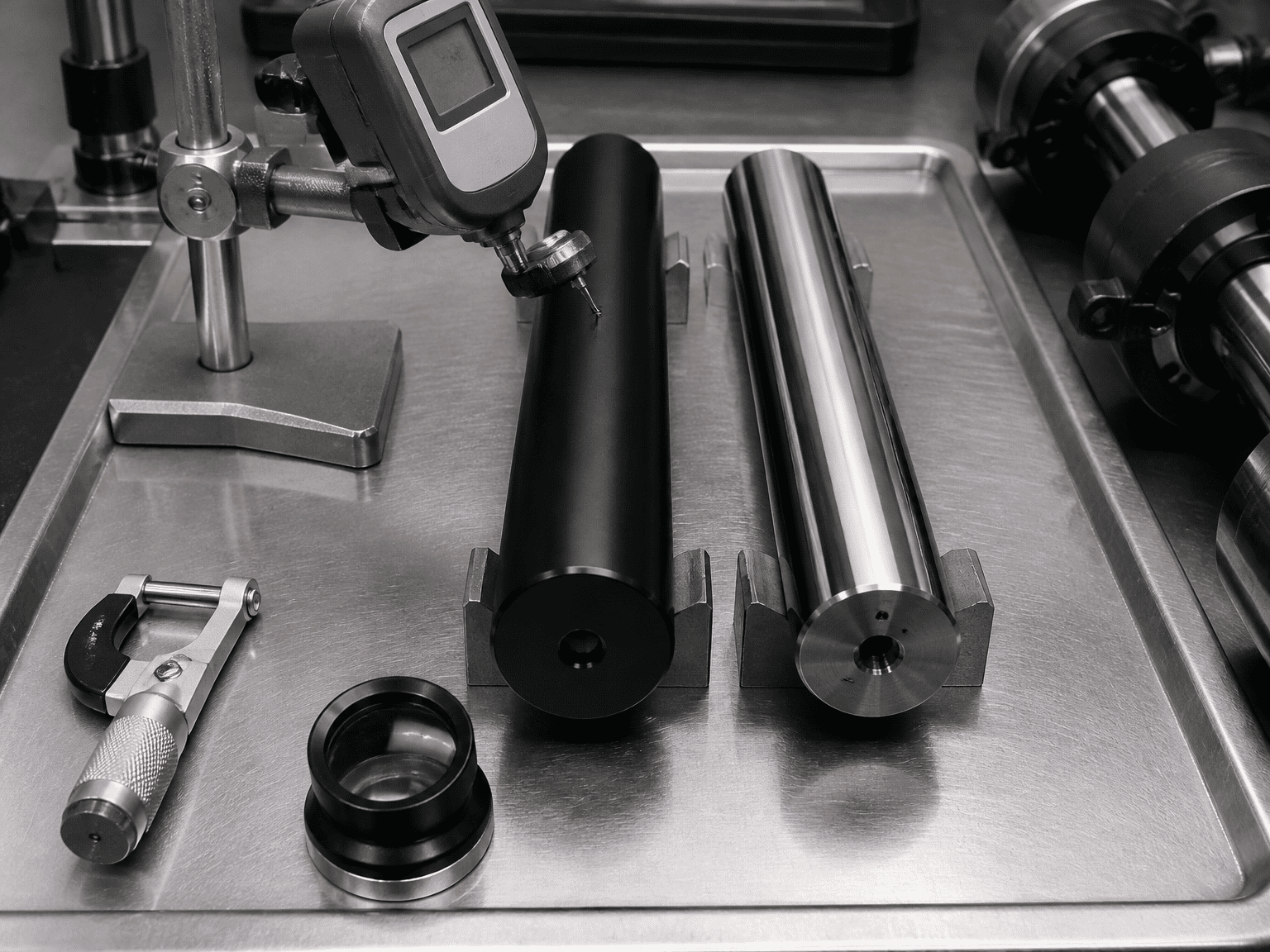

2. Контрола на грубост на површината (Ra 0,1 до 0,2 µm):Прекумерното полирање на прачка (Ra под 0,05 µm) го изгладнува заптивката на граничното подмачкување, предизвикувајќи квичење и предвремено абење на заптивките. Недоволно полирање (Ra над 0,3 µm) ја пресекува заптивната усна. Од суштинско значење е контролирана микро-завршница со вкрстени отвори.

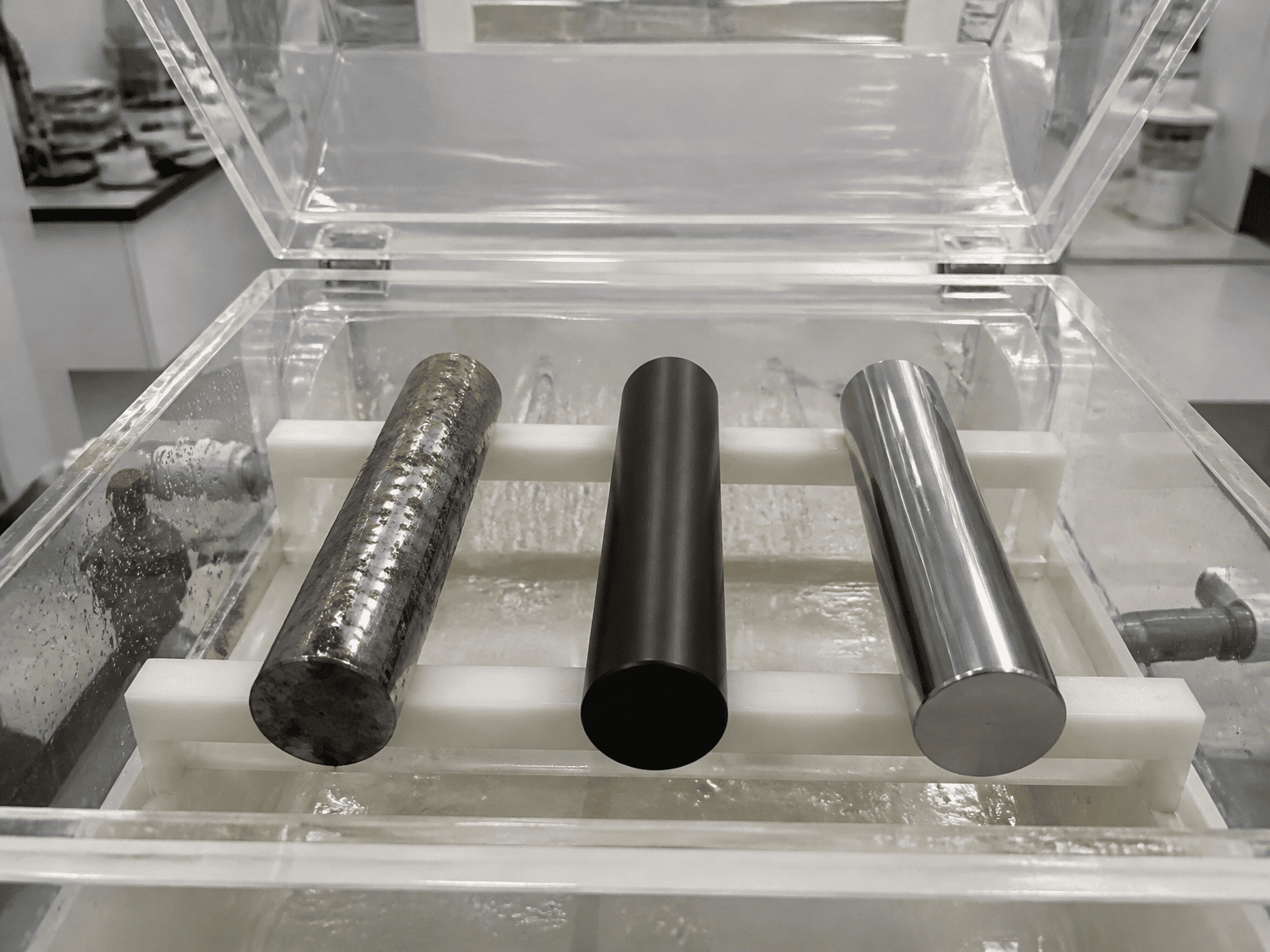

3. Сертифицирана верификација за тестирање ASTM B117:Побарајте извештаи од трета страна или фабрички лабораториски тестови за спреј за сол со документирани ISO 10289 оценки за корозија наместо да прифаќате нејасни маркетиншки тврдења како „отпорен на временски услови“.

---

⭐⭐⭐VI. Одрекување од одговорност за техничка граница и металургија

Оценките за перформансите на корозија наведени во ова упатство се засноваат на стандардно лабораториско тестирање со неутрален спреј за сол ASTM B117. Животниот век на теренот може да варира во зависност од локалните хемиски концентрации, циклусите на механичко абразија, ултравиолетова изложеност и протоколите за миење на флотата.

---

VII. Консултирајте се со HCIC за инженерски хидраулични цилиндри отпорни на корозија

HCIC произведува прецизни прилагодени хидраулични цилиндри дизајнирани со индукциски стврднат тврд хром, течно нитридирање QPQ и шипки од никел-хром од морска класа за производители на опрема ширум светот.
