Кога натоварен бум или кофахидрауличен цилиндарпаѓа без влез на операторот, дефектот произлегува од еден од четирите различни хидраулични механизми:
| Механизам за неуспех | Физичка коренска причина | Звучен/визуелен симптом |
|---|---|---|
| Бајпас на клипната заптивка (внатрешно истекување) | Екструдирана U-шолја или прстени за абење протекуваат масло од крајот на капачето до крајот на шипката | Жешка точка на цилиндрично буре; наносот престанува кога прачката е механички поддржана |
| Противбаланс Вентил Седиште плаче | Контаминација под столчето со шипки, носот на кертриџот со забиен нос или уморна пружина | Маслото плаче покрај отворот на вентилот; стабилно лизгање без оглед на состојбата на заптивката |
| Насочено истекување на ValveSpool | Прекумерно абење на расчистување на макарата во системи со отворен центар | Се појавува само ако не е инсталиран вентил за заклучување во колото на бравата |
| Термичка контракција на масло | Топлото масло (65°C) ладењето до околината (15°C) го намалува волуменот на течноста за 3% до 4% | Почетен пад од 10-20 mm во текот на првиот час, а потоа целосно се стабилизира со нулта загуба на притисок |

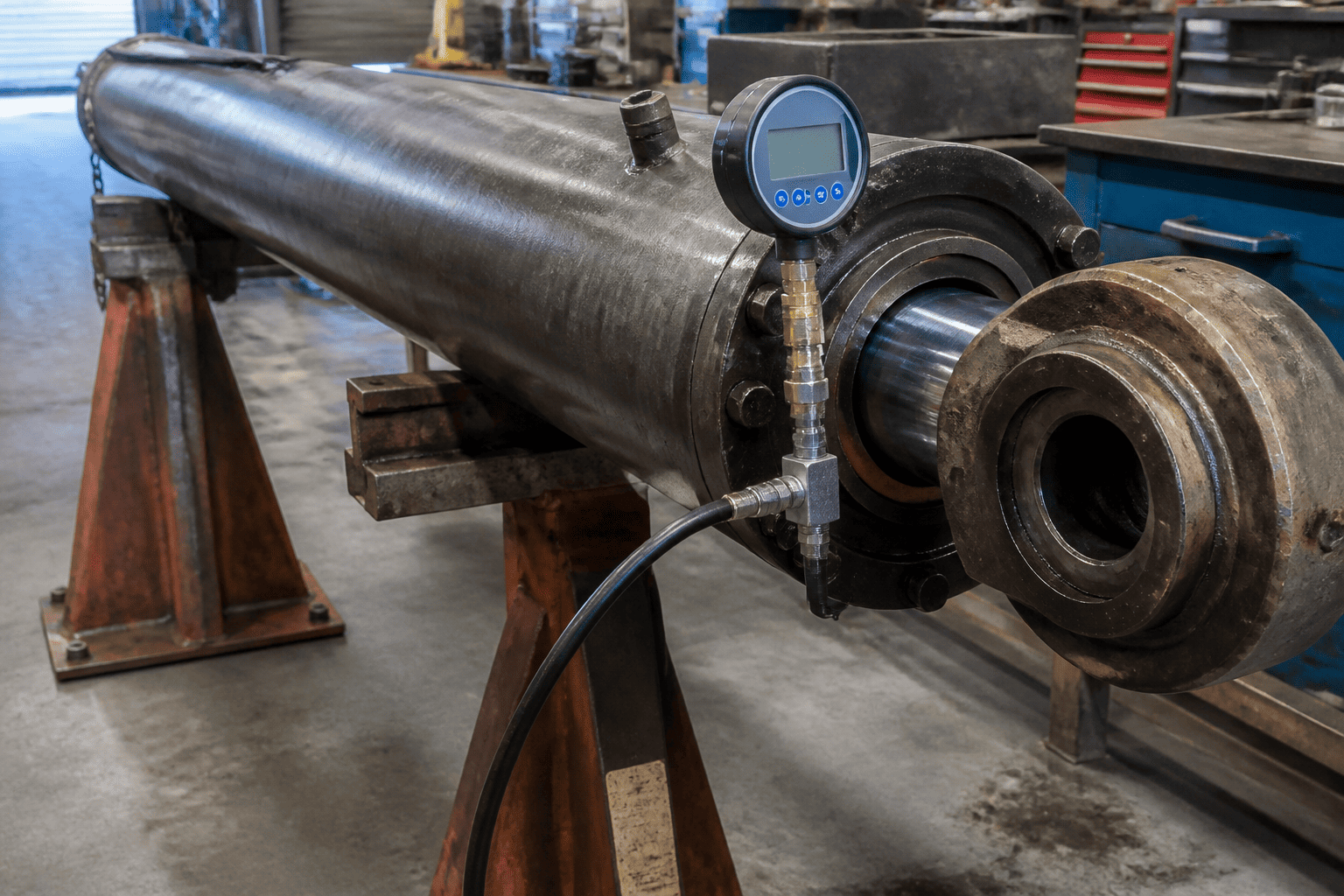

Никогаш не отстранувајте aцилиндар со тежок бумод машина пред да го завршите овој дефинитивен тест за изолација:
1. Подигнете ја бравата до 45 степени со номинално оптоварување: доведете го хидрауличкото масло до нормална работна температура (приближно 50°C до 55°C).
2. Заклучете го и механички поддржете го стрелата: Инсталирајте инженерски одобрен држач или кран за да обезбедите апсолутна безбедност.
3. Изолирајте ја линијата за враќање на шипката: откачете го хидрауличкото црево поврзано со крајот на шипката (прстенестата страна) на цилиндерот и затворете го цревото. Оставете го отворот на крајот на шипката на цилиндарот над чист сад за мерење.
4. Отстранете ја механичката потпора: Дозволете целосната гравитација да виси на маслената колона на крајот на капачето на цилиндерот.
5. Набљудувајте го празнењето на пристаништето до крајот:

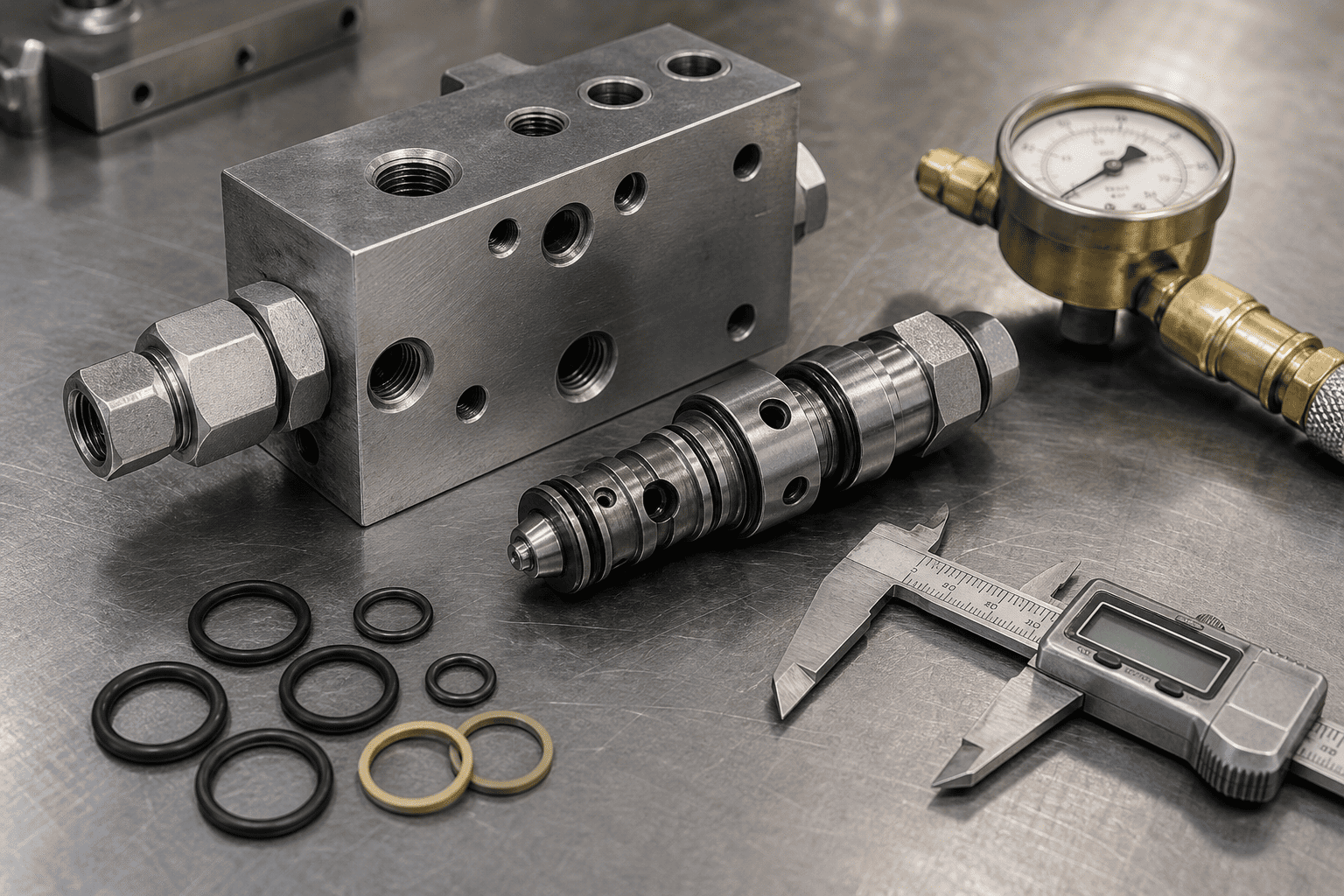

Противбалансните вентили (надцентрални вентили) извршуваат две критични задачи: тие го задржуваат маслото за да спречат пад на оптоварувањето доколку пукне линијата, и го мерат повратниот проток, така што претекуваните гравитациски оптоварувања не можат да ја надминат хидрауличната пумпа.
Кога операторот ќе ја спушти силната стрела и машината почнува насилно да се навива и брборе, вентилот за противтежа е заглавен во нестабилност на притисокот на пилотот (лов):
| Чекор | Опис на процесот |
|---|---|
| 1 | Операторот испраќа пониска команда → пилотскиот притисок го отвора вентилот за противтежа |
| 2 | Се отвора вентилот → Маслото истекува од крајот на капачето на цилиндерот → Бумот се забрзува надолу |
| 3 | Бумот паѓа побрзо отколку што пумпата може да снабдува масло → Притисокот на пилотот паѓа на нула |
| 4 | Губење на притисокот на пилотот → Вентилот ненадејно се затвора → Хидрауличен ударен бран, тресење на бум |
Примарната инженерска грешка што го активира ловот на противтежа е изборот на прекумерно агресивен пилот сооднос за флексибилен, структурен бум:
1. Исплакнете ги шуплините за контрабаланс пред да се заврти:Дури и челичен чип од 20 микрони кој е заглавен помеѓу носот и колекторското седиште ќе предизвика повлекување на бравата од 50 mm на час. Секогаш измијте ги дупчењата на колекторот според стандардите за чистота ISO 16/14/11.
2. Наведете резервни прстени Viton/HNBR за држење под висок притисок:Осигурете се дека пакувањата за заптивки на клипот користат резервни прстени од термопластични антиекструзиони способни да издржат континуирано статичко држење од 4.000+ psi без микро-ползење.
3. Разлика термичка контракција од вистинско протекување:Кога тестирате ново паркирани машини, оставете триесет минути за стабилизирање на температурата на маслото пред да ги запишете одредниците за провлекување.
4. Инсталирајте противтежа со директни прирабници:Избегнувајте далечински вентили монтирани на линија. Завртувањето на блокот на вентилот директно на прирабничките приклучоци SAE со 4 завртки на цевката на цилиндерот обезбедува крути повратни информации од пилотот и нула ризик од кинење на надворешното црево.
