Балон со хидрауличен цилиндар: форензичко откривање на бајпас под притисок и отекување на цевката во средината на ударот

I. Парадоксот на бајпас во средината на ударот: Зошто не успева тестирањето со крајна капа

Кога теренските техничари се сомневаат дека внатрешната клипна заптивка е неуспешна, стандардниот тест во продавницата е да се стави дното на цилиндерот со целосен удар, да се притисне приклучокот и да се провери спротивната порта за истурање на маслото. Во цилиндрите со балон, овој тест постојано дава лажно-негативни резултати:

Бидејќи нахидрауличен цилиндарбурето е структурно зацврстено на двата краја со ковањето на тешката челична основа и жлездата со навојна глава.

---

II. 4 Корени причини кои предизвикуваат оток на барел

1. Инерцијални кинетички удари:Кофата на багерот што удира во гранит со полна брзина предизвикува моментален скок на притисокот на забавување што ги надминува границите на пукнатините на главниот вентил за ослободување на системот пред да може физички да се отвори отворот на вентилот.

2. Шок бранови за декомпресија:Во високотонажните хидраулични преси и цилиндрите за набивање, брзото поместување на вентилот ослободува бранови за декомпресија на акустична течност што го зачукуваат ID на внатрешната цевка.

3. Супстандардна металургија на цевки:Користење на стандардни комерцијални ладно влечени цевки од јаглероден челик со ниска цврстина на отпуштање (под 350 MPa) наместо легиран челик со висок затегнување (однос над 520 MPa).

4. Прекумерен додаток за усовршување на цевката: Прекумерното брусење на веќе истрошената цевка од цилиндрите за да се отстранат длабоките ознаки за бодување, ја намалува преостанатата дебелина на ѕидот на цевката под минималните инженерски безбедносни маргини.

---

III. Форензичка метрологија: 10-точка инспекција на мерач на бирање

За конечна дијагноза на балонирање на бурето за време на уривањето на продавниците, механичарите мора да ја мапираат внатрешната геометрија на отворот низ повеќекратни интервали на удари наместо да ги мерат само лесно достапните краеви на цевката:

---

IV. Протокол за инспекција:

• Исчистете го остатокот од хидрауличното масло и јаглеродниот лак од отворот на цевката користејќи минерални жестоки пијалаци.

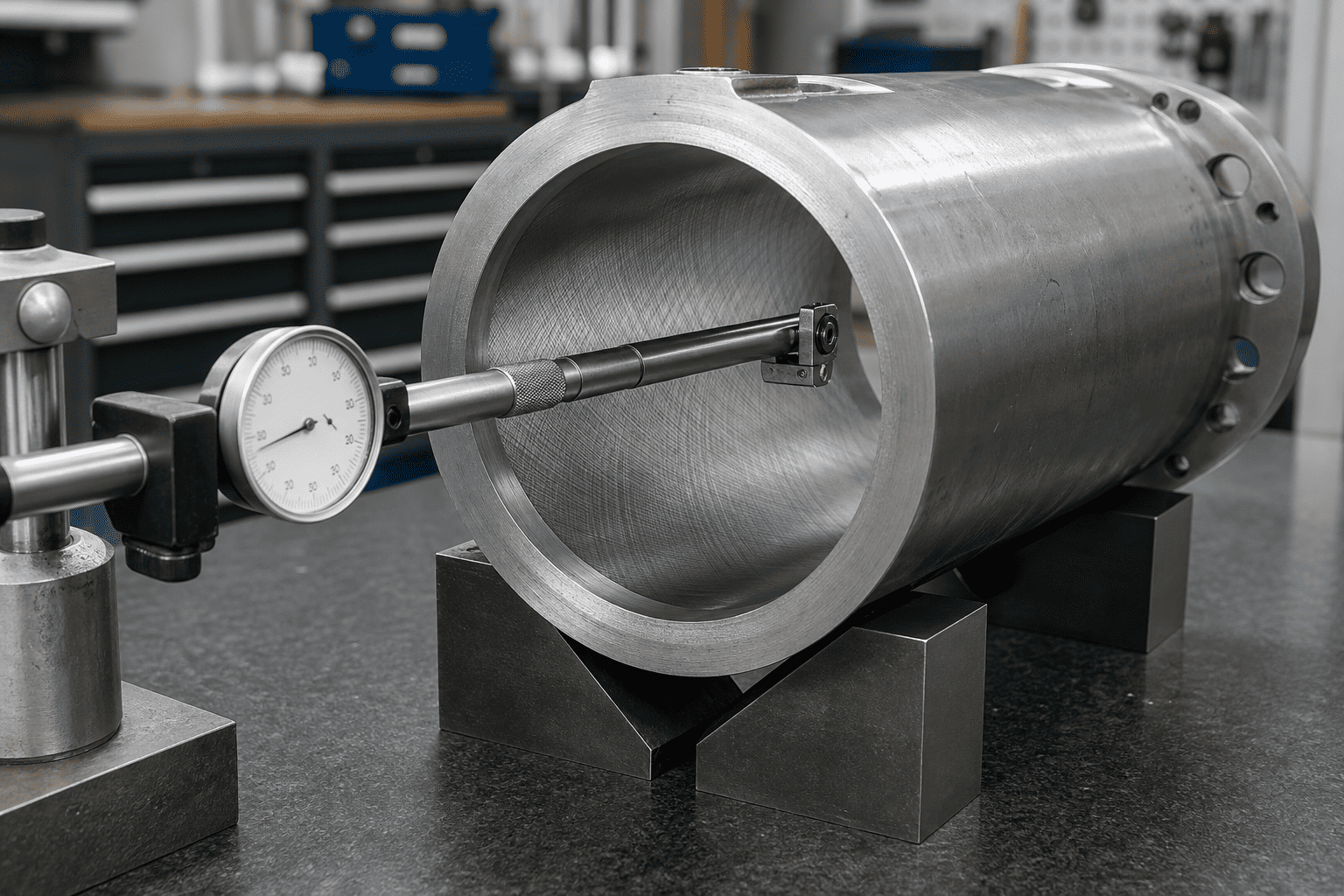

• Калибрирајте високопрецизен мерач на отвори за бирање или внатрешен микрометар со три точки во однос на главниот мерач на прстен на нула.
• Измерете го внатрешниот дијаметар преку две нормални оски (вертикална оска X, хоризонтална оска Y) во интервали од 100 mm од заварувањето на основата до навоите на жлездата.
• Критериуми за евалуација:Секое зголемување на дијаметарот кое надминува 0,12 mm (0,005") над номиналната толеранција на отворот укажува на постојан принос на пластиката.

---

V. Металургија и дебелина на ѕидот: одредување буриња од легура со тешка должност

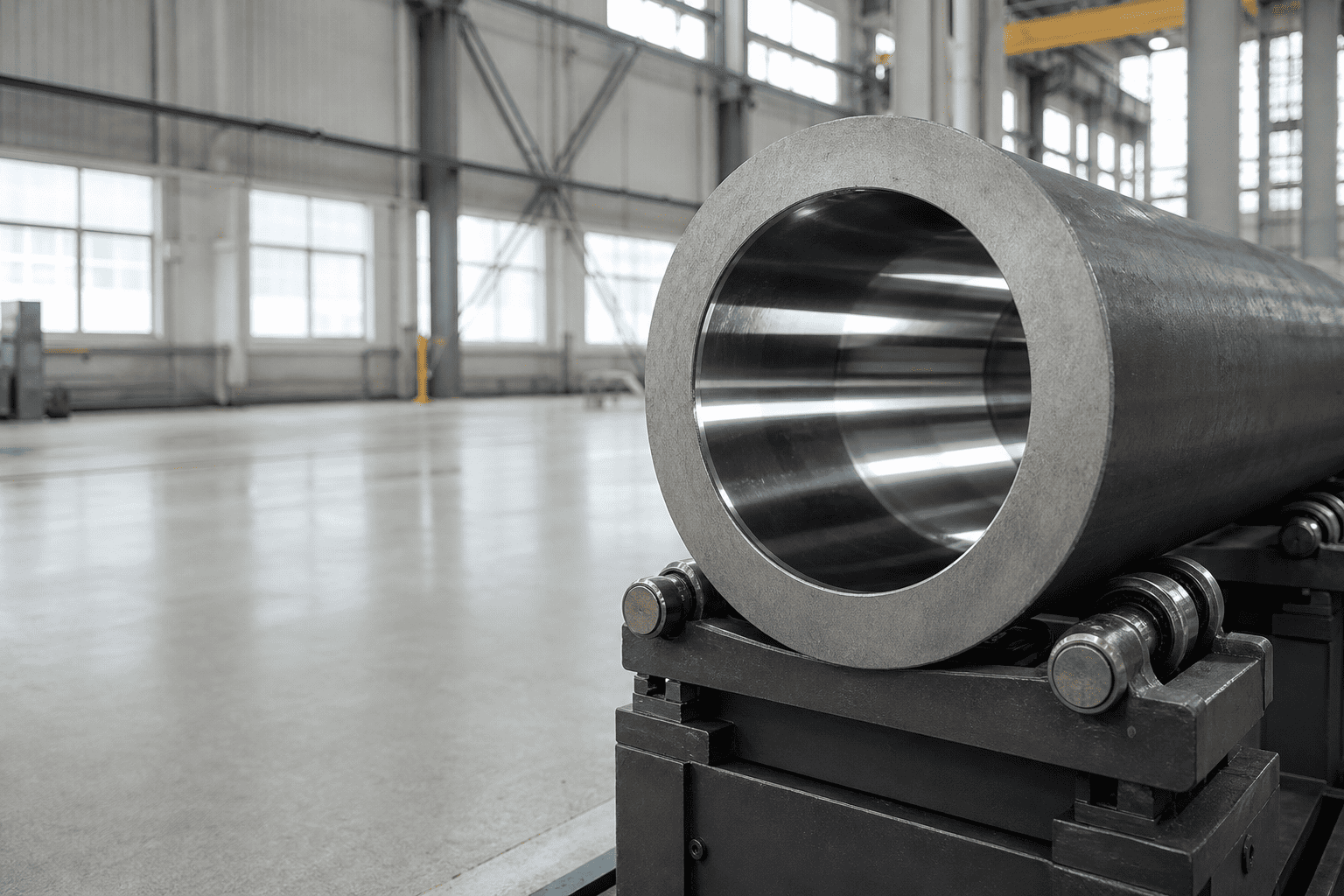

Спречувањето на балонирање на барел во хидраулични кола со висок удар бара надградба од стандардни јаглеродни DOM цевки до беспрекорни легирани челици со висока цврстина:

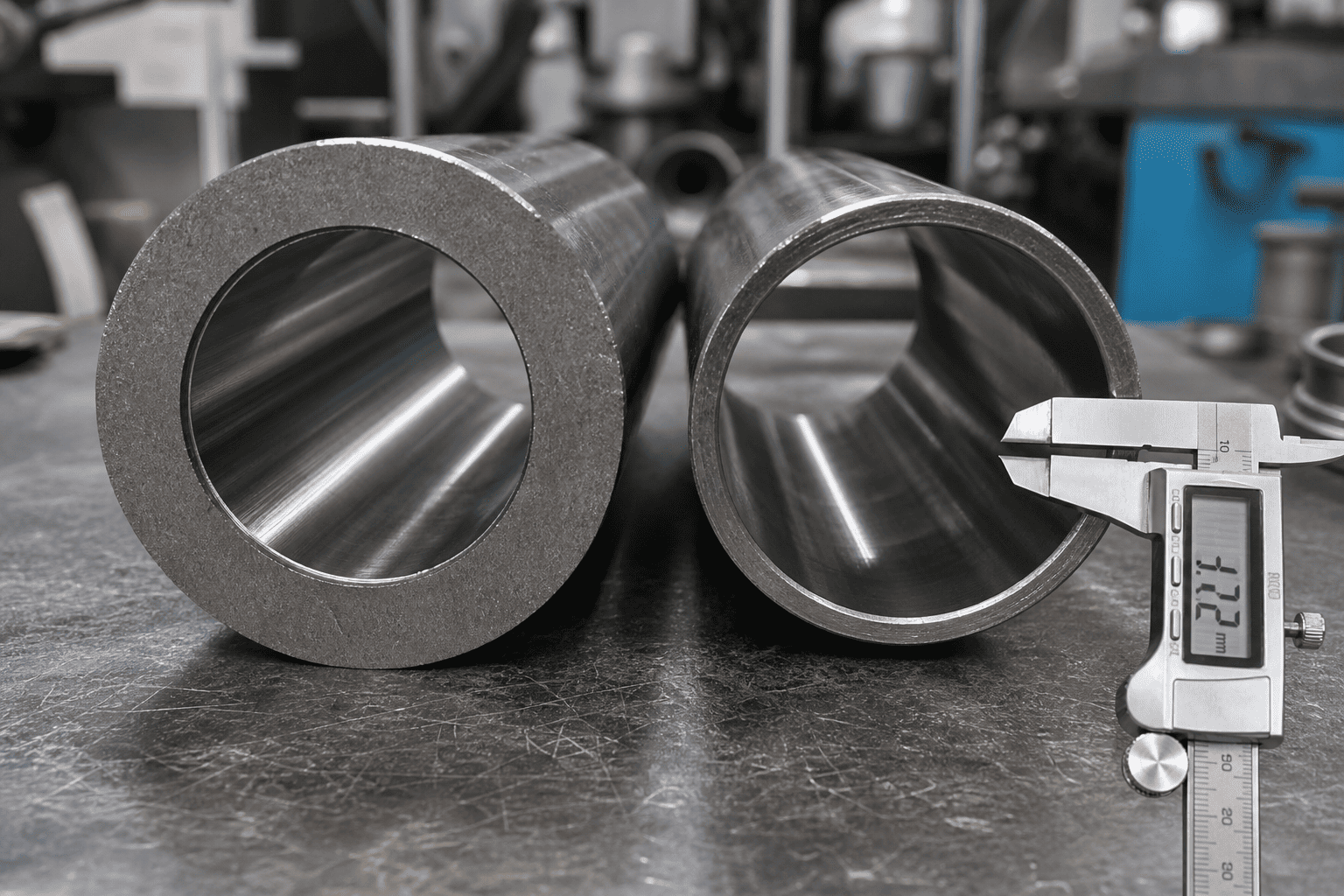

Покрај изборот на легура со висок принос, упатствата за тешки инженерски работи бараат специфицирање на односот на тешките ѕидови каде што надворешниот дијаметар на цевката е најмалку 1,25 до 1,35 пати од номиналниот дијаметар на отворот во мобилната опрема со голем удар.

---

VI. 4 инженерски стратегии за елиминирање на неуспесите во извлекувањето на цевките

1. Инсталирајте директни монтирани средства против удари со брз одговор: заштитете ги портите на цилиндрите со брзо-дејствувачки вентили за ослободување на касетите поставени 250 psi над притисокот на главниот систем за да ги исечат ударните шила од милисекунда пред да го напнат ѕидот на цевката.
2. Вклучете внатрешни перничиња за прогресивно забавување: Скалите или параболичните копја на перницата непречено ги забавуваат тешките маси на клипот, елиминирајќи ги брановите на акустичен притисок при крајот на ударот.
3. Надградба на термопластични клипни водилки со висок модул: заменете ги меките најлонски прстени за водилки со тефлонски тефлонски наполнети со висока цврстина на компресија или фенолни ленти за абење засилени со ткаенина што го одржуваат усогласувањето на клипот без да ги нагризуваат ѕидовите на проширените цевки.
4. Мандат 1,5x Хидростатско докажувачко тестирање: Секојцилиндар за замена за тешка работатреба да се подложи на фабричко хидростатско тестирање при 1,5 пати поголем работен притисок со ултразвучна верификација на дебелината на ѕидот.

---

VII. Инженерски консултации и извори за замена со тешки должности

Се справувате со необјаснето губење на силата на избивање при средината на ударот или отекување на барел во опрема со тешка работа?

Консултирајте се со специјализираниот тим за инженерство за хидрауличен дизајн на HCIC. Ние доставуваме склопови на цилиндри од легура со тешки ѕидови, со висок принос, конструирани со сертифицирани 27SiMn/4140 беспрекорни цевки, прецизни пробиени и изгорени дупки и сеопфатна CAD верификација за тешки мобилни и индустриски машини ширум светот.
