A хидрауличен цилиндарможе да пристигне во добра состојба и сепак да се оштети пред да стигне до машината. Незаштитените пристаништа собираат контаминација. Откриената клипна шипка може да кородира. Цилиндарот складиран во погрешна положба може да развие проблеми со заптивка или внатрешна корозија што може да се избегне.
Затоа приемот и складирањето треба да се третираат како дел од процесот на инсталација, а не како домаќинство во магацин. Целта е едноставна: одржувајте го цилиндерот чист, заштитен и може да се следи додека обучен техничар не биде подготвен да го поврзе.
Овој водич е наменет за купувачите на OEM, тимовите за одржување и дистрибутерите кои ракуваат со хидраулични цилиндри пред инсталацијата. Се фокусира на практично складирање и проверки пред пуштање во употреба. Не го заменува упатството за производ на производителот на цилиндарот или безбедносната процедура за машината.

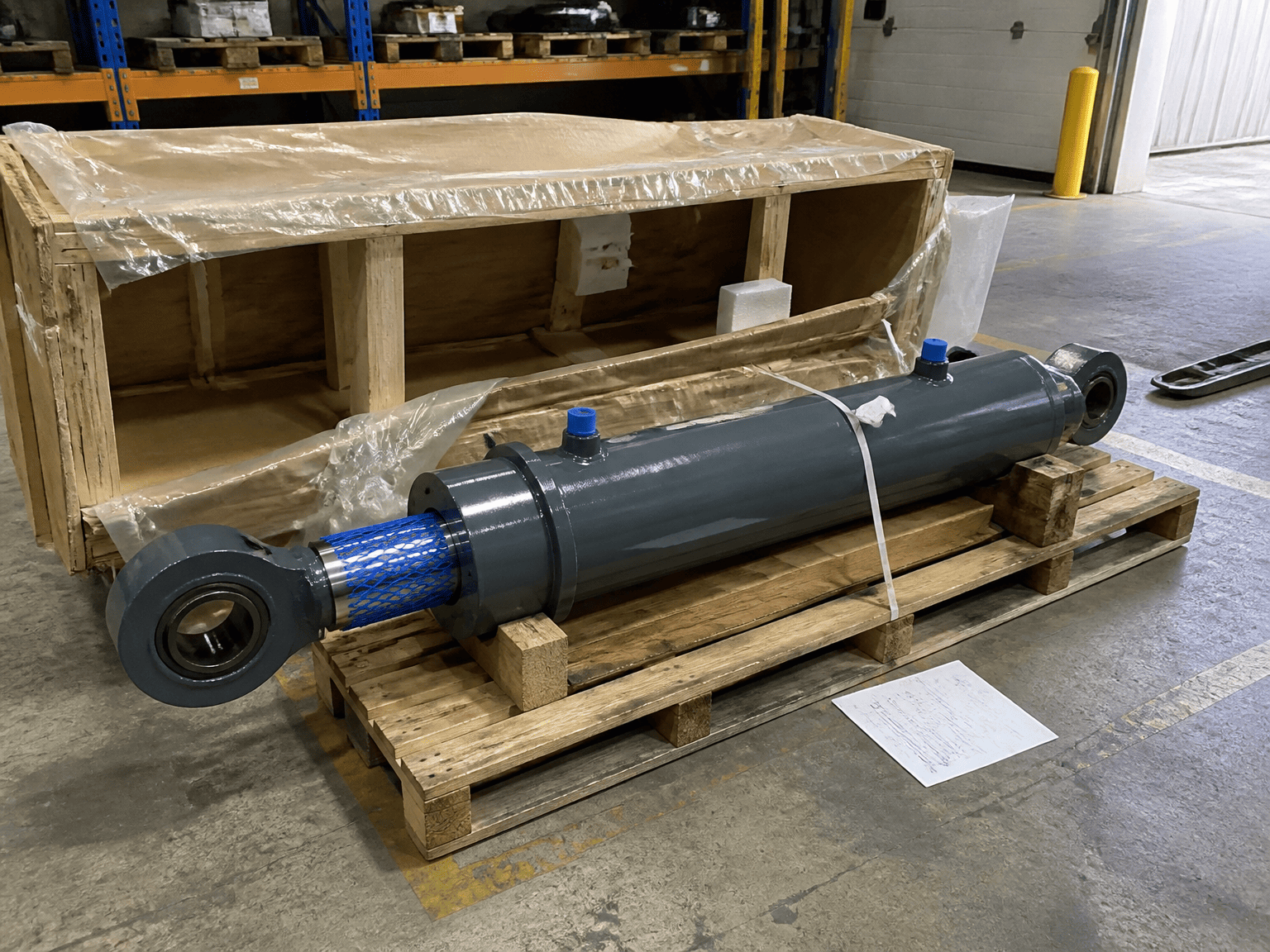

Започнете ја проверката додека пакувањето и транспортната заштита се уште се поставени. Запишете го моделот, количината, видливи оштетувања и кој било додаток што недостасува. Фотографирајте пред да ги отстраните заштитните материјали ако гајбата, палетата или цилиндерот покажуваат траги од удар.
Проверете ги следните точки:
Упатствата за инсталација на Hänchen започнуваат со проверка на комплетноста и оштетувањето на испораката. Тоа е корисна дисциплина за која било замена или OEM проект: не откривајте дел за монтирање што недостасува откако цилиндерот веќе е преместен во складиште.
Ако оштетувањето е видливо, изолирајте го предметот и документирајте го пред да го чистите, фарбате или да се обидете да ја поместите шипката на клипот.
Водичот за цилиндрите на Паркер вели дека приклучоците за заштита на портите треба да останат на место до инсталацијата. Причината е практична. Отворените хидраулични приклучоци обезбедуваат директен пат за прашина, метални чипови, влага и друга контаминација во цилиндерот.
Не вадете ги приклучоците само за да го проверите конецот. Потврдете го типот на порта од цртежот или документацијата за производот. Кога цевководот е подготвен за монтирање, исчистете ги водовите и фитинзите пред да го направите поврзувањето. Паркер, исто така, предупредува дека цевките треба темелно да се исчистат за да се отстранат чиповите и брусите од работата со навој или палење.
Чистата врска не е само предност за пуштање во работа. Контаминацијата може да ги оштети заптивките, вентилите и завршените површини на цилиндрите откако машината ќе почне да работи.
Паркер препорачува внатрешен простор за складирање со сува, чиста и некорозивна атмосфера. Цилиндерот треба да биде заштитен од внатрешна корозија, како и од надворешно влијание.
Областа за складирање исто така треба да ограничи:
Не користете го цилиндерот како потпора за други материјали. Чувајте ги документите за идентификација и производот со предметот или во складиште што може да се следи. Цилиндарот што ги губи информациите за моделот или нарачката станува потешко да се потврди кога машината е конечно подготвена.
За конвенционалните индустриски цилиндри, Паркер препорачува вертикално складирање со клипот нагоре секогаш кога е можно. Оваа позиција може да го намали ризикот од корозија од кондензација во внатрешноста на цилиндерот и да помогне да се минимизира оштетувањето на заптивките.
Правилната положба може да зависи од дизајнот на цилиндерот, ударот, тежината, инсталираните додатоци и упатствата на производителот. Телескопските цилиндри, цилиндрите со едно дејство и цилиндрите со посебни барања за складирање не треба да се поставуваат според генеричко правило за складиште.
Ако цилиндерот мора да се складира хоризонтално, потпрете го преку соодветни точки за да не се свиткаат или оштетат цевката, шипката и додатоците за монтирање. Спречете тркалање и заштитете ја клипната шипка од контакт со решетката или подот.
Ако цилиндерот се чува полн со хидраулична течност, Паркер забележува дека треба да се земе предвид проширувањето на течноста предизвикано од температурните промени. Ова е точка што треба да ја потврди производителот или хидрауличниот инженер пред долгорочно складирање.
Клипната шипка е една од најважните површини за заштита при складирање. Рѓата, вдлабнатините и гребаниците може да го оштетат заптивката и водилката на шипката кога цилиндерот ќе почне да се движи.
Паркер препорачува да се обложат изложените необоени површини, како што е клипната шипка, со соединение што спречува 'рѓа кога опремата се чува надвор подолго време. Правилниот заштитен производ и методот на отстранување треба да се потврдат за финишот на шипката, материјалот за заптивка и времетраењето на складирањето.
Пред инсталацијата, проверете ја шипката под добро светло. Побарајте:
Не полирајте, песок или пребојувајте оштетена прачка како брзо решение. Запишете ја состојбата и прашајте го добавувачот на цилиндрите или квалификуваниот тим за поправка дали делот може да се прифати.
Пред склопување, споредете го цилиндерот со одобрениот цртеж и нарачајте детали. Потврдете ја вкупната должина, ударот, стилот на монтирање, ориентацијата на портата, поврзувањето со крајот на шипката и вклучените додатоци.
Hänchen им наложува на инсталатерите да ги отстранат запечатувачките приклучоци или покривните плочи што се користат за заштита на производот за време на транспортот пред склопувањето. Отстранете ги овие заштити во правилната фаза: држете ги хидрауличните порти затворени додека цевководите и фитинзите не се подготвени, а потоа исчистете ја областа за поврзување пред да го отворите колото.
Тимот за инсталација исто така треба да потврди дека:
Паркер и Ханхен нагласуваат дека инсталацијата на цилиндрите е специјалистичка задача. Следете ги процедурите за блокирање, кревање и ослободување од притисокот на машинскиот конструктор.

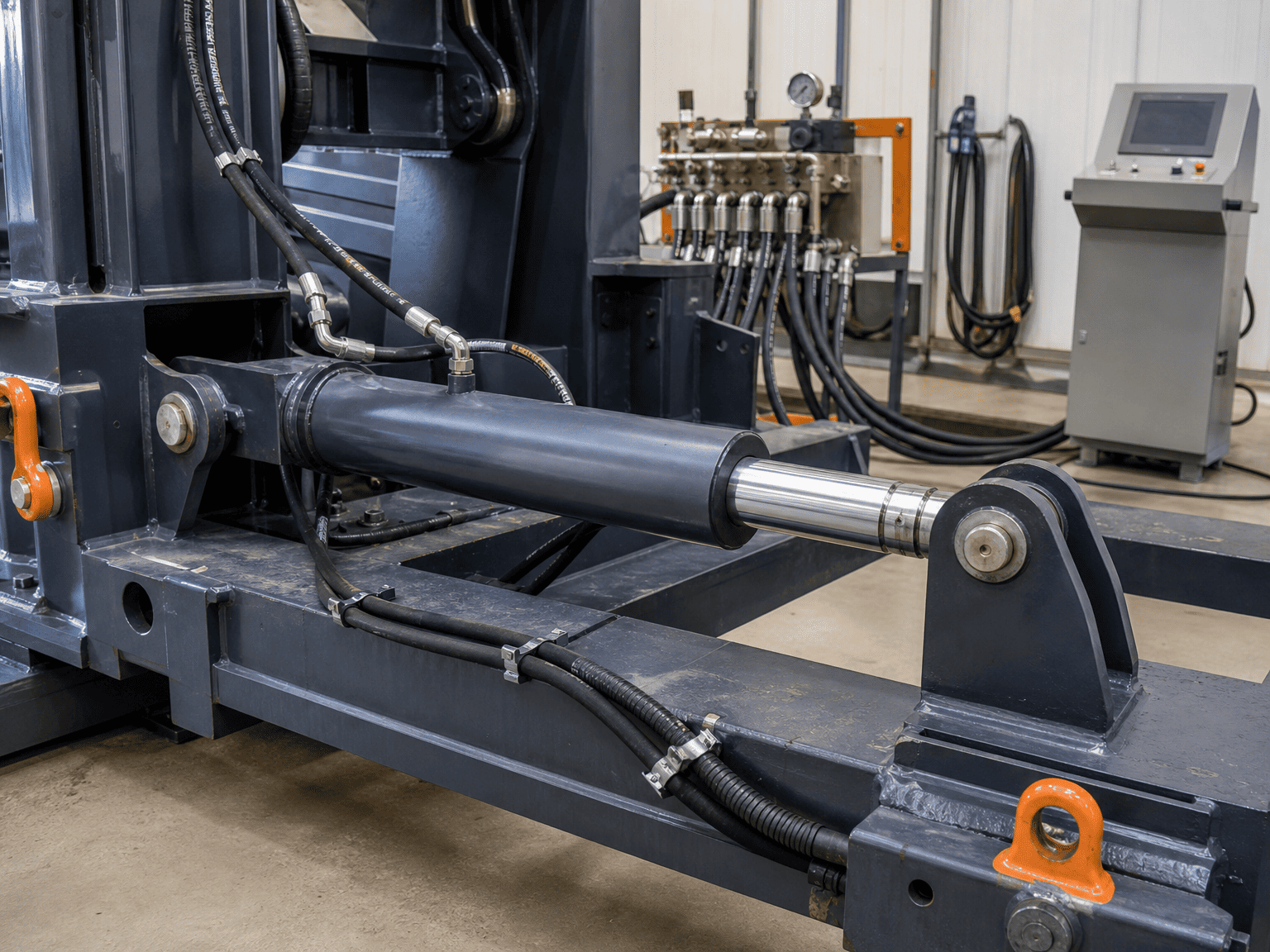

A хидрауличен цилиндарне треба да се користи за повлекување на машинската структура во позиција. По складирањето, тимот за инсталација треба да потврди дека потпорните точки, монтажните лица и поврзаните членови на машината се спојуваат без присилување на цилиндерот на своето место. Hänchen советува инсталација без стрес и предупредува да не се надминува дозволеното странично оптоварување на клипната шипка.
Пред пуштање во работа, проверете ја инсталацијата од цилиндерот кон надвор:
- Лицата за монтирање се чисти и целосно поставени
- Цилиндерот е поддржан без извртување на цевката
- Врската со крајот на шипката не ја присилува шипката настрана
- Шипката може да ги достигне двата краја на предвидениот удар без контакт
- Цревата имаат доволно движење и не се тријат на рамката
- Штитниците и блиските делови го оставаат потребното растојание
Упатството за безбедност на Паркер исто така го третира усогласувањето како одговорност за инсталација. Направете ја оваа проверка пред да се притисне притисок, додека сите пречки сè уште може да се коригираат без да се вчита цилиндерот или структурата на машината.
Воздухот заробен во хидрауличен цилиндар може да влијае на работата и однесувањето на компонентите. Упатството за инсталација на Hänchen препорачува позиционирање на отворите за вентилација на врвот каде што е применливо и проветрување на цилиндерот пред да се вклучи.
Точната процедура за вентилација зависи од дизајнот на цилиндерот и колото на машината. Користете ги упатствата на производителот, контролирајте го притисокот и проверете дали испуштената течност и воздухот не можат да создадат опасност.
По проветрувањето, Hänchen препорачува бавно движење без оптоварување и низок притисок пред нормалното работење. Тимот за пуштање во работа треба да набљудува:
- Непречено продолжување и повлекување
- Протекување на пристаништа, заптивки и фитинзи
- Движење и усогласување на прачка
- Неочекуван шум, џагор или удар
- Движење на цревото и контакт со рамката
- Однесување на крајот од ударот и амортизирање, доколку е вградено
Не преместувајте директно од складиштето на тест за целосно оптоварување без оваа контролирана фаза на проверка.
За секој цилиндар, водете краток запис кој содржи:
- Референца за модел и серија или нарачка
- Датум на прием и локација за складирање
- Оштетување на пакувањето или транспортот
- Состојба за заштита од приклучок и прачка
- Положба на складирање и датуми на проверка
- Видлива корозија или оштетување на површината
- Одобрено прирачник за цртање и инсталација
- Име на лицето кое го пуштило на инсталација
Овој запис му помага на OEM да ги одвои оштетувањата од транспортот, оштетувањето на складирањето и оперативните оштетувања кога ќе се појави проблем подоцна. Исто така, му дава на тимот за инсталација јасна почетна точка наместо да се потпира на меморијата.
Ако цилиндарот е складиран подолг период, изложен на временски услови или примен со оштетувања од транспортот, испратете ги информациите за моделот, фотографиите, историјата на складирање и цртежот на инсталацијата пред да го поврзете со машината. Добавувачот потоа може да помогне да се разликува нормалната проверка пред инсталацијата од состојба која бара поправка или замена.
Најдобриот резултат од пуштањето во употреба започнува пред првиот тест за притисок: заштитете го цилиндерот, одржувајте ги портите чисти, потврдете ја инсталацијата и запишете го она што сте го нашле
