HCIC објави посветен ресурс заHCIC-310 американски моќен дигалка, ставајќи ги информациите за монтирање базирани на инчи на моделот и прегледот на апликацијата во центарот на разговорот со купувачот.
Ресурсот е наменет за конструктори на комерцијални возила, производители на каросерија, тимови за одржување на возниот парк и северноамерикански дистрибутери кои треба да проверат дигалка од вистинска шасија. Неговиот корисен придонес не е ветување дека една дигалка одговара на секое возило. На купувачите им дава дефинирана почетна точка: прегледајте ги објавените димензии, споредете ги со шасијата и идентификувајте ги промените потребни за нестандардна инсталација.
Ова е ажурирање на јавен производ-ресурс. Тоа не е најава за именувана нарачка од клиент, договор за возниот парк, резултат на испорака или универзално одобрение за монтирање. Конечната соодветност сè уште зависи од рамката на возилото, оптоварувањето, геометријата на каросеријата, хидрауличкото коло и цртежите за инсталација.
Купувачот на комерцијални возила може да започне со барање за „американска дигалка за напојување“. Тој опис не е доволен за објавување на нарачка. Дигалката мора да се поврзе со одредена рамка, да работи низ дефинирана патека за подигнување и да работи со хидрауличните контроли на возилото.
Истиот проблем се појавува во работата за замена. Дигалката што изгледа слично на старата единица сè уште може да создаде проблем ако се разликуваат основниот отпечаток, шаблонот на дупката за монтирање, движењето на рацете или хидрауличниот интерфејс. Правилната споредба е помеѓу објавените податоци за дигалката и вистинскиот интерфејс на шасијата.
Затоа, ресурсот HCIC-310 ги прикажува димензиите во инчи и дискутира за прилагодување на рачката за подигање, големината на основата и позициите на дупките за монтирање за неправилни распореди на шасијата. Објавените информации му даваат на тимот на OEM нешто конкретно да провери пред да побара понуда.
Страницата HCIC го идентификува моделот како американски моќен дигалка за апликации, вклучително и камиони за ѓубре, камиони за ѓубре и модифицирани комерцијални возила. Ги објавува следните референтни димензии:
- Должина на горниот попречен зрак:24.00 часот
- Издолжена должина на главната рака за кревање:26,63 инчи
- Должина на главната кревачка рака вовлечена:19,63 инчи
- Должина на основата:28,50 инчи
- Ширина на предната основа:14,25 инчи
- Ширина на задната основа:5.00 инчи
- Дебелина на предната монтажа:4,00 инчи
Овие бројки треба да се третираат како објавени референтни податоци за прегледот на HCIC-310, а не како замена за тековниот цртеж за инсталација. Купувачот треба да потврди дали димензиите се компатибилни со шасијата, каросеријата, распоредот на шарките, безбедносните празнини и хидрауличните врски на целното возило.

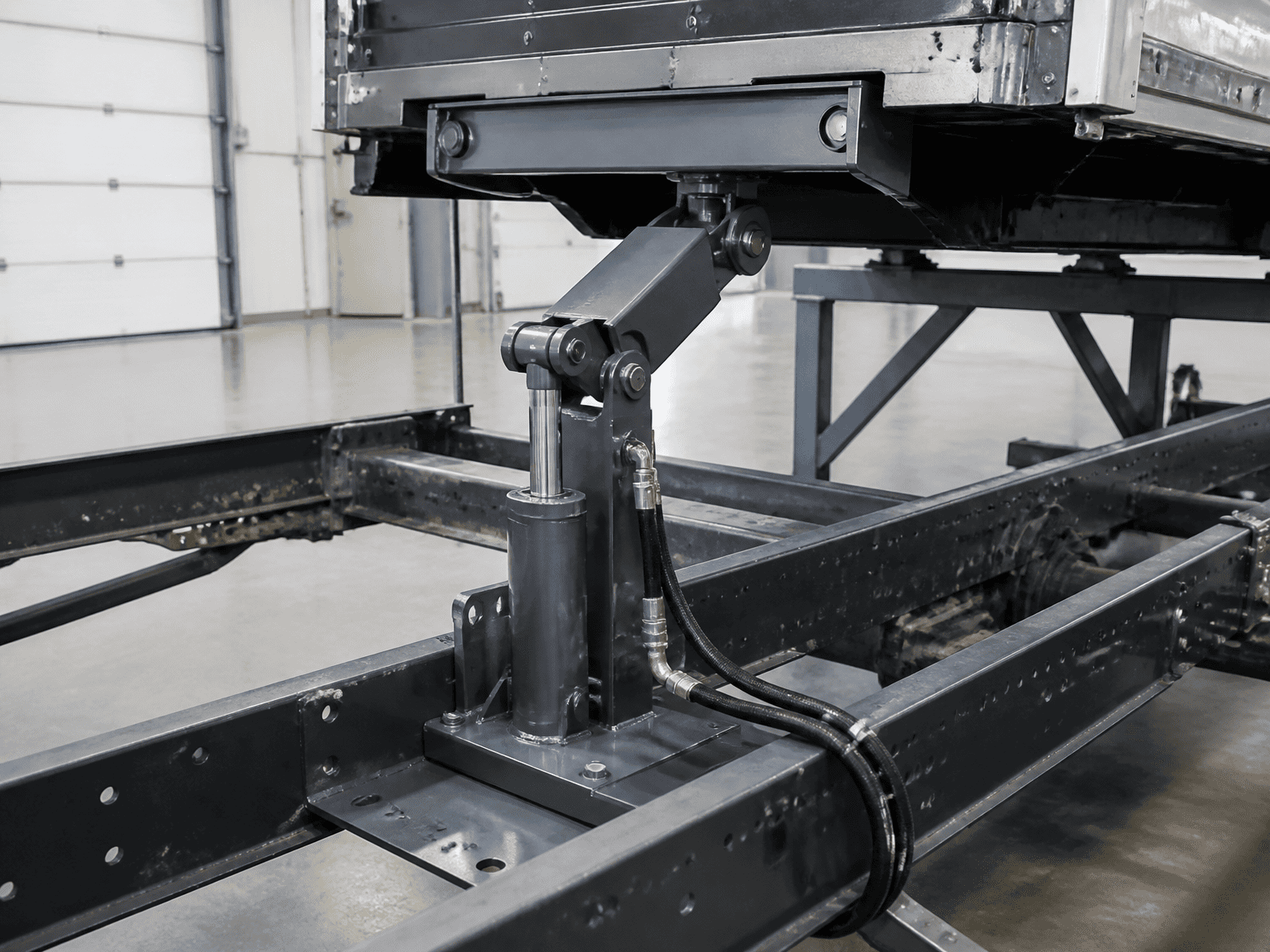

Ресурсот исто така наведува дека моделот може да се прилагоди за специјални структури на рамки. Наведената насока е практична: ударот на раката за кревање, големината на основата и позициите на отворот за монтирање може да се ревидираат според вистинските барања на шасијата. Секоја промена треба да се потврди на одобрениот цртеж пред производството.
Многу северноамерикански комерцијални возила се дизајнирани и одржувани околу димензии засновани на инчи. Презентирањето на почетните димензии во инчи го намалува чекорот на конверзија што може да се избегне за време на првата споредба на шасијата.
Тоа не ја отстранува потребата од инженерски преглед. Тоа едноставно ја прави првата дискусија поконкретна. Купувачот може да ги испрати мерењата на шасијата, да ги означи точките за монтирање и да побара од добавувачот да го прегледа интерфејсот според референцата HCIC-310.
Камионите за ѓубре, возилата за отпадоци и изменетите тела може да имаат различна ширина на рамката, празнини на каросеријата, патеки за подигање и хидраулични контроли. Дигалката избрана за еден распоред не треба да се пренесува на друго возило само врз основа на името.
Испитувањето треба да ја идентификува функцијата на возилото, типот на каросеријата, расположливата обвивка за монтирање, барањето за подигање и хидрауличната врска. Ако цртежот е недостапен, јасните фотографии со измерени референтни точки сепак може да го подобрат првиот технички преглед.
Ресурсот HCIC опишува прилагодувања за неправилни услови на шасијата, вклучувајќи ги позициите на дупките за монтирање и димензиите на основата. За купувачот OEM, важна контролна точка е ревизијата на документот: конечните димензии, материјали, врски и барања за инспекција треба да се запишат на одобрената понуда или цртеж.
Вербалната промена за време на склопувањето не е сигурна производна спецификација. Инженерскиот тим, тимот за набавки и фабриката треба да работат од истите одобрени информации.
Корисен пакет за прашања треба да вклучува:
1. Марка на возило, модел, година и тип на каросерија.
2. Цртеж на шасија или измерени димензии на рамката.
3. Постоечки фотографии на дигалки, вклучувајќи ја основата и точките за монтирање.
4. Потребна функција за подигнување и геометрија на телото или контејнерот.
5. Празна телесна тежина, очекувана носивост и работна должност.
6. Достапна должина на основата, ширина, висина и околниот клиренс.
7. Шема на дупка за монтирање и детали за поврзување.
8. Информации за хидрауличен притисок, проток, пристаниште или црево и уредување за контрола.
9. Количина, дестинација и дали барањето е OEM, замена или модификација работа.
10. Потребен цртеж, запис за инспекција, информации за пакување или други документи за нарачка.

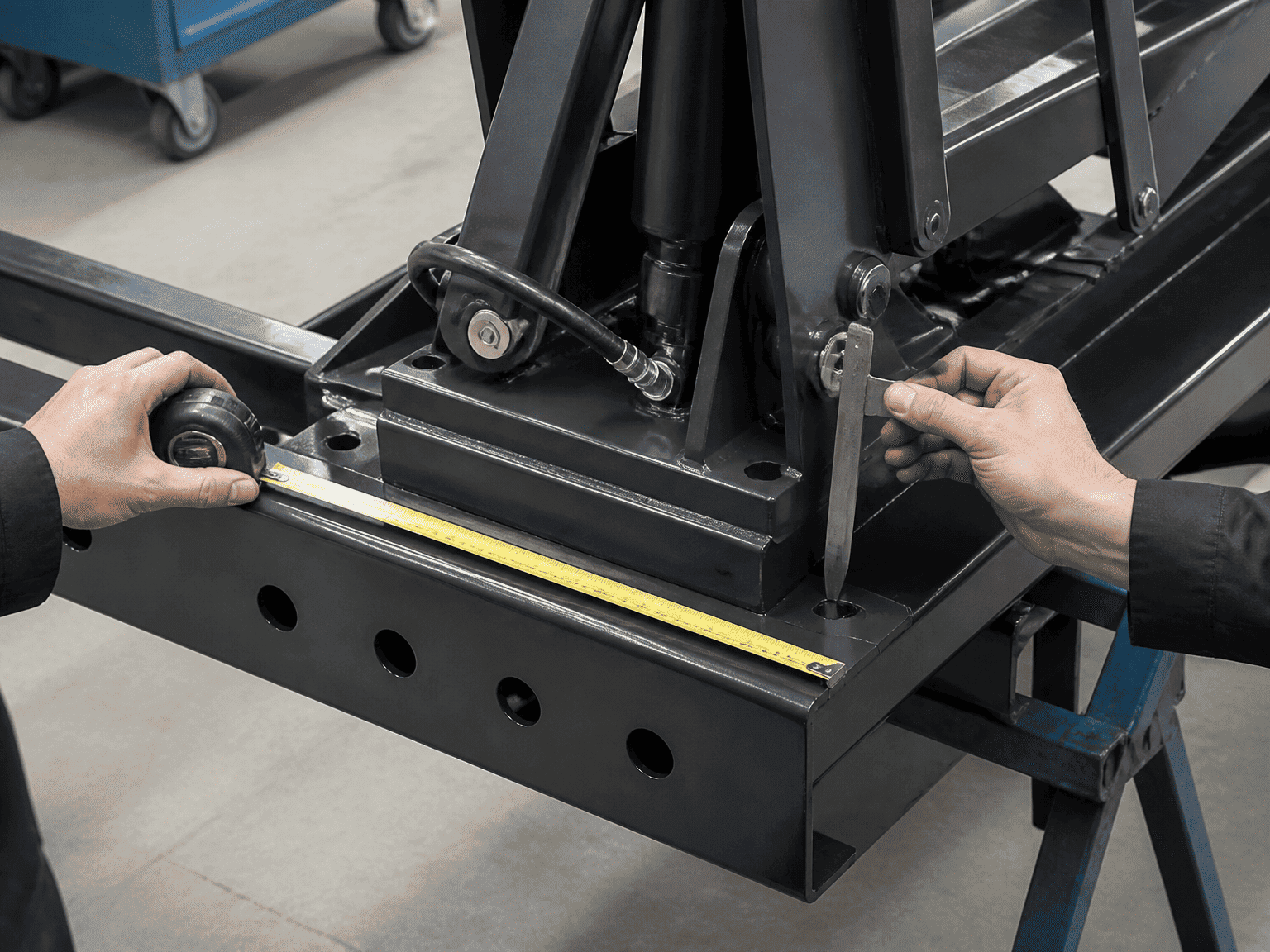

Мерната лента поставена покрај точките за монтирање е често покорисна отколку само фотографијата на дигалката. Ако единицата е замена, вклучете го стариот број на дел, сериски информации и какви било докази за оригиналната геометрија на инсталацијата.
Објавениот ресурс најдобро се користи во раната фаза на поставување:
- Фаза 1 - Идентификувајте го возилото:дефинирање на депонијата, отпадот или модифицираната апликација за комерцијални возила.
- Фаза 2 - Споредете го интерфејсот:проверете ги објавените димензии HCIC-310 во однос на шасијата и распоредот на каросеријата.
- Фаза 3 - Означете ги исклучоците:идентификувајте ги нестандардните ширини на рамката, позициите на дупките, патувањето на рацете или хидраулични врски.
- Фаза 4 - Потврдете го цртежот: договорете се за конечната конфигурација пред производство или измена.
- Фаза 5 - Прегледајте ги потребите за инспекција и испорака:наведете ги документите и проверките потребни за нарачката.
Овој процес помага да се одвои дискусија за стандардна опрема од прилагодена конфигурација. Исто така, спречува вообичаена грешка при набавката: одобрување дигалка од име на каталог додека механичкиот интерфејс останува недефиниран.
Ресурсот HCIC-310 не утврдува дека секој северноамерикански камион за ѓубре или возило за отпад може да го прифати моделот без измена. Исто така, не го заменува цртежот на шасијата, прегледот на силата на кревање, проверката на хидрауличното коло или проценката на безбедноста на машината.
Објавената страница содржи информации за апликацијата и димензиите, но конечната конфигурација мора да биде потврдена за вистинското возило. Тврдењата за одреден клиент, флота, обем на нарачка, перформанси на испорака или резултат на терен не треба да се заклучуваат од ресурсот на производот, освен ако HCIC не ги објави тие детали одделно.
Таа дистинкција е важна во B2B хидраулични набавки. Корисното ажурирање на компанијата треба да го направи следниот технички чекор на купувачот појасен без да ја претвори страницата со стандарден производ во неподдржана студија на случај.
